उत्पाद विवरण:
|
| मानक या अमानक: | मानक | दबाव: | ०। 3 - 0। 8MPA |
|---|---|---|---|
| शक्ति: | solenoid | 90903-63014 असर का आकार: | अल्युमीनियम |
| डायाफ्राम: | दोहरा डायाफ्राम | संरचना: | अन्य |
| सामग्री: | मिश्र धातु | पोर्ट आकार: | G1-1/2 ", G2", G2-1/2 ", G3" |
| मीडिया का तापमान: | सामान्य तापमान | मिडिया: | अन्य |
| मध्यम: | साफ़ हवा | आर्मेचर: | 430FR स्टेनलेस स्टील |
| प्रकार: | दायां कोण प्रकार | ||
| प्रमुखता देना: | hydraulic valve solenoid coil,replacement solenoid coil |
||

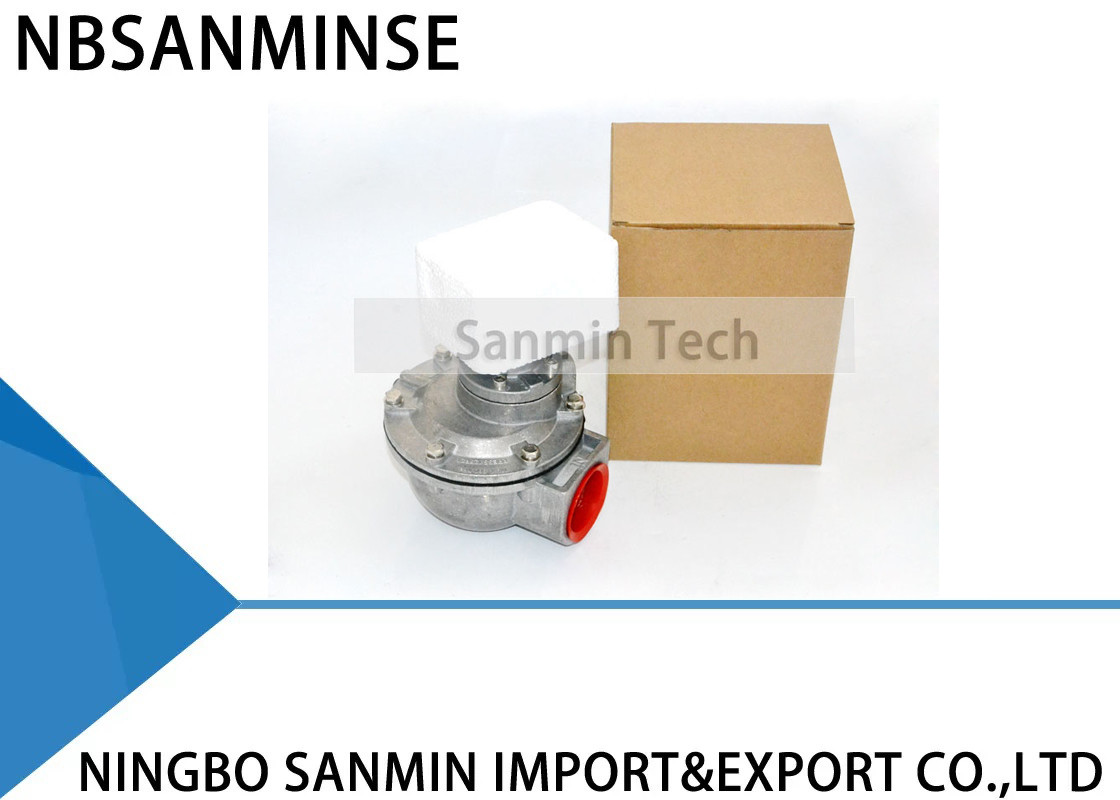

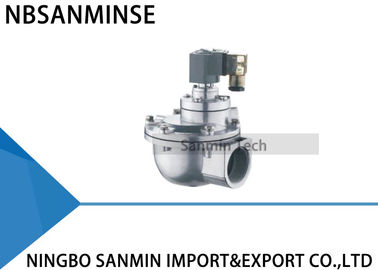

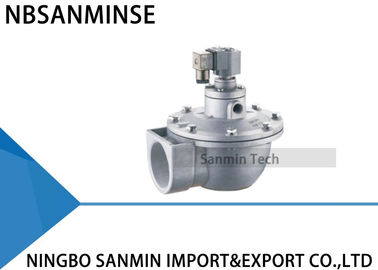

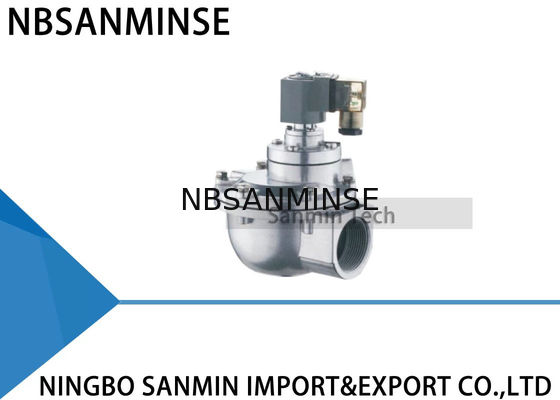

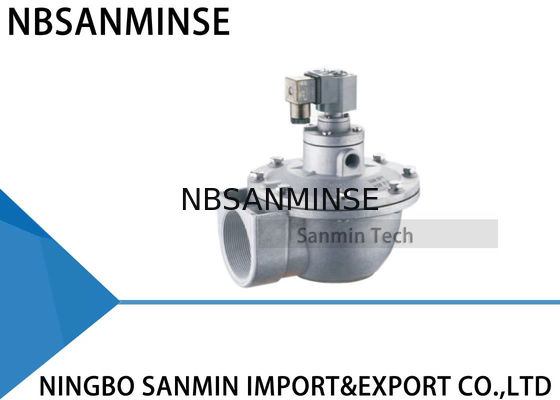

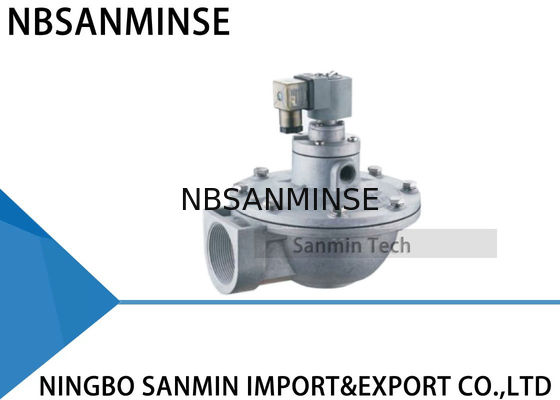

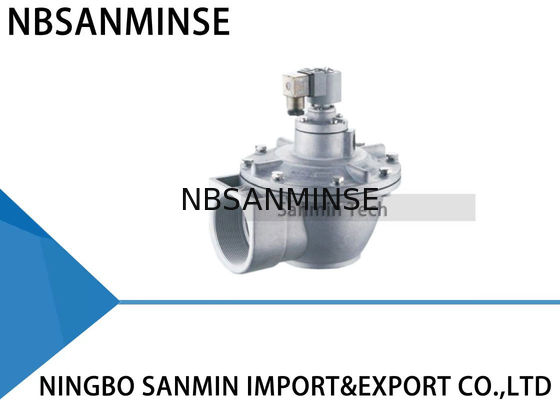

Nbsanminse Qg - Z 1-1/2 2 2-1/2 3 इंच प्रतिस्थापित गोयेन सोलेनोइड पल्स वाल्व धूल कलेक्टर डबल डायफ्राम वाल्व
| 15 = G1/2" |
| 20 = G3/4" |
| 25 = G1" |
| 35 = G1-1/4" |
| 40 = G1-1/2" |
| 50 = G2 |
| 62 = G2-1/2" |
| 75 = G3" |
| 76 = G3" |
| 89 = G3" |
| 102 = G4" |
पल्स वाल्व में पायलट के सिर, डायफ्राम और वाल्व के एल्यूमीनियम बॉडी होते हैं। डायफ्राम की पिछली गुहा का क्षेत्रफल सामने वाले से बड़ा होता है।बड़े दबाव के प्रभाव के कारण डायफ्राम को बंद स्थिति में रखा जाता है.
विद्युत धड़कन नियंत्रक इनपुट सिग्नल भेजता है ताकि विद्युत चुम्बकीय आर्मचर चलती पट्टी को आकर्षित करे।डायफ्राम के पीछे गुहा में दबाव गैस जल्दी से जारी करने के लिए संतुलन छेद खोलने; सामने की गुहा में दबाव वाली गैस डायफ्राम को खोलती है और वाल्व साफ करना शुरू कर देता है।
पल्स सिग्नल गायब हो जाता है और बैलेंसिंग छेद को बंद करने के लिए चलती पट्टी को फिर से शुरू करने के लिए फ्रिंज तुरंत काम करती है।डायफ्राम के पीछे गुहा में दबाव गैस और वसंत एक साथ काम मार्ग बंद करने के लिए वाल्व सफाई बंद हो जाता है.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.
तकनीकी पैरामीटर
| सीधा कोण | सम्मिलित | इनलाइन | प्लग | |
| डिजाइन दबाव | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| कामकाजी दबाव | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| परिवेश का तापमान | -25~60°C निम्न या उच्च तापमान के लिए अनुकूलित | |||
| सापेक्ष आर्द्रता | ≤85% | |||
| कामकाजी मध्यम | स्वच्छ हवा | |||
| वोल्टेज | AC220V/DC24V/AC110V/AC24V अनुकूलित | |||
| सुरक्षा वर्ग | IP65 | |||
| डायफ्राम जीवन | दस लाख से ज़्यादा चक्र | |||
| सीवी/केवी | विवरण के लिए हमें कॉल करें | |||
सामग्री निर्माण
| शरीर | एडीसी12 डाई कास्ट |
| कवच | 430FR स्टेनलेस स्टील |
| डायफ्राम | नाइट्रिल या विटन |
| वसंत | 321 स्टेनलेस |
| फास्टनर | 302 स्टेनलेस |
सामान्य विफलता और समस्या निवारण
|
उपयोग की अवधि
|
विफलता की घटनाएं
|
संभावित कारण
|
समस्या निवारण
|
|
स्थापना और कमीशन के दौरान
|
सभी वाल्व नहीं खोले जा सकते, लेकिन अग्रणी भाग कार्य करता है।
|
यह देखने के लिए गैस गुंबद दबाव की जाँच करें कि यह बहुत कम है या नहीं।
|
रिसाव की जाँच करें
|
|
कुछ वाल्व काम नहीं करते हैं, लेकिन अन्य सामान्य हैं।
|
वाल्व कॉइल कनेक्शन और कॉइल की जाँच करें
|
सहायक उपकरण बदलें
|
|
|
सभी वाल्व बंद नहीं किया जा सकता है, वहाँ एक रिसाव है, वहाँ एक गैस गुंबद स्थापित करने का कोई तरीका नहीं है।
|
वाई वाल्व. एक ही गैस गुंबद के लिए कुछ वाल्व लीक हो रहे हैं, इस प्रकार सभी वाल्वों के लिए लीक का कारण बनता है.
|
रिसाव की जाँच करें
|
|
|
Z-वाल्व, वाल्व इनलेट और ब्लोइंग मुट्ठी पीछे की ओर स्थापित हैं।
|
पुनः स्थापित करें
|
||
|
कुछ वाल्व बंद नहीं किए जा सकते हैं। वहाँ रिसाव है।
|
झिल्ली पर कुछ गंदगी या मलबे हैं, जो चलती लोहे के नाभिक को अवरुद्ध कर रहे हैं।
|
झिल्ली को साफ करें और जांचें कि झिल्ली पूरी हो गई है। चलती लोहे के कोर और वायु लॉक की जाँच करें।
|
|
|
एक वाल्व बंद धीरे-धीरे होता है।
|
झिल्ली छेद अवरुद्ध है।
|
झिल्ली के छेद को ड्रेग करें
|
|
|
उपयोग अवधि के दौरान
|
कुछ वाल्व लीक हो रहे हैं। झिल्ली कसकर बंद नहीं हो सकती और वाल्व हमेशा खुला रहता है।
थोड़ा।
|
झिल्ली पर कुछ गंदगी या मलबे हैं, अग्रणी भाग क्षतिग्रस्त है। चलती लोहे का कोर अवरुद्ध है।
|
झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। चलती लोहे के कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सामान बदलें।
|
|
कॉइल गर्म है और जल गया है।
|
यह बहुत लंबे समय के लिए चालू किया गया है.
|
नियंत्रण प्रणाली की कार्य स्थिति की जाँच करें।
|
|
|
वोल्टेज मौजूद है लेकिन वाल्व काम नहीं करता है।
|
झिल्ली क्षतिग्रस्त है और छेद अवरुद्ध है।
|
सामानों को समय पर बदल दें।
|
|
|
परिवेश का तापमान -20°C से नीचे है। वाल्व लीक हो रहा है और खोला नहीं जा सकता है।
|
परिवेश का तापमान बहुत कम है और यहाँ वाल्व में ठंढ है।
|
इन्सुलेशन और उचित तापमान बनाए रखने पर ध्यान दें।
|
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
