उत्पाद विवरण:
|
| पाइपिंग पोर्ट आकार: | M5 × 0। 8, आरसी 1/8 | तरल पदार्थ: | वायु |
|---|---|---|---|
| कार्रवाई: | दुगना अभिनय | परिचालन दाब: | ०। 15 से 0। 7 एमपीए |
| बोर आकार (स्ट्रोक मिमी): | 25 ~ 300 | वोल्टेज: | DC24V, DC12V, DC5V, AC100V |
| प्रमुखता देना: | smc air cylinders,guided pneumatic cylinder |
||

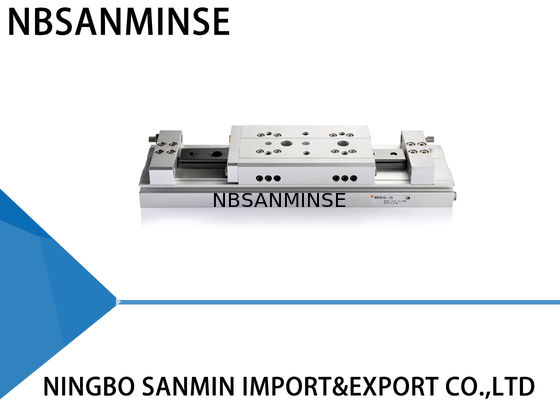

MXW एयर स्लाइड टेबल डबल एक्टिंग नॉन-ल्यूब लुब्रिकेशन एयर न्यूमेटिक सिलेंडर
विनिर्देश
| मॉडल | MXW8 | MXW12 | MXW16 | MXW20 | MXW25 |
| बोर साइज़ (मिमी) |
Φ8 × 2 (Φ11 या इसके बराबर) |
Φ12 × 2 (Φ17 या इसके बराबर) |
Φ16 × 2 (Φ23 या इसके बराबर) |
Φ20 × 2 (Φ28 या इसके बराबर) |
Φ25 × 2 (Φ35 या इसके बराबर) |
| पाइपिंग पोर्ट साइज़ | M5 × 0 . 8 | RC 1 / 8 | |||
| फ्लूइड | एयर | ||||
| एक्शन | डबल एक्टिंग | ||||
| ऑपरेटिंग प्रेशर | 0.15 से 0.7 MPa | ||||
| प्रूफ प्रेशर | 1 . 05 से 0.7 MPa | ||||
| परिवेश और फ्लूइड तापमान | - 10 से + 60 ℃ | ||||
|
ऑपरेटिंग स्पीड रेंज (औसत ऑपरेटिंग स्पीड) नोट) |
50 से 500 मिमी/सेकंड | ||||
| कुशन |
दोनों सिरों पर यूरेथेन बम्पर (मानक) दोनों सिरों पर शॉक एब्जॉर्बर (वैकल्पिक) |
||||
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | नॉन-ल्यूब | ||||
| ऑटो स्विच (वैकल्पिक) |
रीड ऑटो स्विच सॉलिड स्टेट ऑटो स्विच (2-वायर, 3-वायर) 2-कलर इंडिकेशन सॉलिड स्टेट ऑटो स्विच (2-वायर, 3-वायर) |
||||
| स्ट्रोक लेंथ टॉलरेंस |
+1 मिमी 0 मिमी |
||||
| स्ट्रोक एडजस्टमेंट रेंज | एक तरफ: 5 मिमी (दोनों तरफ: 10 मिमी) | ||||
नहीं) औसत ऑपरेटिंग स्पीड: वह स्पीड जिससे स्ट्रोक को ऑपरेशन शुरू होने से लेकर अंत तक पहुंचने के समय से विभाजित किया जाता है।
थियोरेटिकल आउटपुट
डुअल रॉड सिलेंडर स्टैंडर्ड सिलेंडर से दोगुना थ्रस्ट उत्पन्न करता है। (N)
| बोर साइज़ (मिमी) | रॉड साइज़ (मिमी) |
ऑपरेटिंग दिशा |
पिस्टन एरिया (mm²) | ऑपरेटिंग प्रेशर (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||
| 8 | 4 | R | 101 | 20 | 30 | 40 | 51 | 61 | 71 |
| L | 75 | 15 | 23 | 90 | 38 | 45 | 53 | ||
| 12 | 6 | R | 226 | 45 | 68 | 90 | 113 | 136 | 158 |
| L | 170 | 34 | 51 | 68 | 85 | 102 | 119 | ||
| 16 | 8 | R | 402 | 80 | 121 | 161 | 201 | 241 | 281 |
| L | 302 | 60 | 91 | 121 | 151 | 181 | 211 | ||
| 20 | 10 | R | 628 | 126 | 188 | 251 | 314 | 377 | 440 |
| L | 471 | 94 | 141 | 188 | 236 | 283 | 330 | ||
| 25 | 12 | R | 982 | 196 | 295 | 393 | 491 | 589 | 687 |
| L | 756 | 151 | 227 | 302 | 378 | 454 | 529 | ||
हमें क्यों चुनें
1: सैंपल ऑर्डर और छोटी मात्रा का ऑर्डर स्वीकार्य है।
2: आपके विशेष अनुरोध के अनुसार अनुकूलित करें।
3: मुफ्त उत्पाद जानकारी प्रदान करें।
4: विश्वसनीय गुणवत्ता सुनिश्चित और सक्रिय बिक्री के बाद सेवा
5: एक साल की गुणवत्ता की गारंटी
प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं?
ए: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय दायरा क्या है?
ए: हमारा व्यवसाय दायरा हैनिर्यातकों के ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, ब्रास वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
प्रश्न:आप किस प्रकार के उत्पाद बना सकते हैं?ए: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चप्रेशरवाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / वाटर वाल्व/न्यूमेटिक वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
ए: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्रश्न: क्या आप मूल प्रसिद्ध न्यूमेटिक और हाइड्रोलिक, इंस्ट्रूमेंट्स ब्रांड के सामान की आपूर्ति कर सकते हैं?
ए: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्कट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमोंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? ए: हाँ, सामान्य रूप से उत्पादों की एक साल की गुणवत्ता की गारंटी होती है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT और G थ्रेड्स में क्या अंतर है?
ए:
जी थ्रेड बेलनाकार है और खुद को सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। जी-थ्रेड एक बेलनाकार स्ट्रेट पाइप है जिसका उपयोग गैर-सीलिंग कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका टूथ प्रोफाइल एंगल 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
ए: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का कारण आमतौर पर क्या होता है?
ए: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ का प्रवेश, वाल्व कोर और स्प्रिंग की समस्या,
पर्यावरणगर्म, भारी कंपन आदि। प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील्स |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | लुब्रिकेशन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एड्सॉर्प्शन टाइप), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री का चयन करें, कोल्ड श्रिंकेज के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च ताप-प्रतिरोधी ग्रेड कॉइल, हीट डिसिपेशन, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, कोल्ड कंडेनसेशन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, हीट इंसुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
