उत्पाद विवरण:
|
| जनम का आकार: | 6, 8, 10, 12, 16 | पाइपिंग पोर्ट आकार: | M3 × 0। 5, M5 × 0। 8 |
|---|---|---|---|
| तरल पदार्थ: | वायु | कार्रवाई: | दुगना अभिनय |
| परिचालन दाब: | ०। 15 से 0। 7 एमपीए | स्नेहन: | गैर -चिकनाई |
| प्रमुखता देना: | smc air cylinders,guided pneumatic cylinder |
||

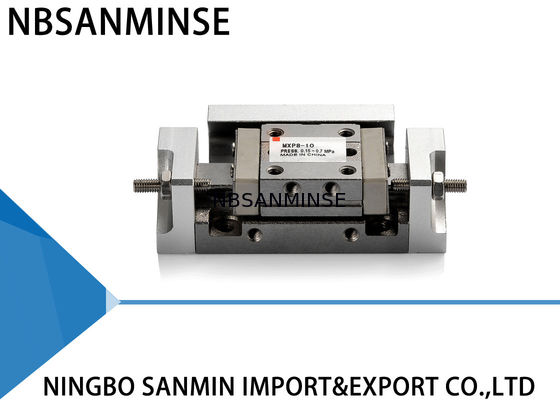

MXP एयर स्लाइड टेबल सीरीज न्यूमेटिक सिलेंडर डबल एक्टिंग बोर साइज 6 - 16 मिमी
विनिर्देश
| मॉडल | MXP6 | MXP8 | MXP10 | MXP12 | MXP16 |
| बोर साइज (मिमी) | 6 | 8 | 10 | 12 | 16 |
| पाइपिंग पोर्ट साइज | M3 × 0 . 5 | M5 × 0 . 8 | |||
| फ्लूइड | एयर | ||||
| एक्शन | डबल एक्टिंग | ||||
| ऑपरेटिंग प्रेशर | 0 . 15 से 0 . 7 MPa | ||||
| प्रूफ प्रेशर | 1 . 05 MPa | ||||
| परिवेश और फ्लूइड तापमान | - 10 से 60 ℃ | ||||
|
ऑपरेटिंग स्पीड रेंज (औसत ऑपरेटिंग स्पीड) |
50 से 500 मिमी/से (एडजस्टर विकल्प / मेटल स्टॉपर: 50 से 200 मिमी / सेकंड |
||||
| कुशन |
रबर बम्पर शॉक एब्जॉर्बर (सीरीज MXP और MXP8 के लिए विकल्प उपलब्ध नहीं है) नॉन (एडजस्टेबल विकल्प / मेटल स्टॉपर) |
||||
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | नॉन-ल्यूब | ||||
| स्ट्रोक एडजस्टेबल | स्टैंडर्ड इक्विपमेंट (केवल एक तरफ एडजस्टेबल, MX के लिए | ||||
| ऑटो स्विच |
रीड ऑटो स्विच (2-वायर, 3-वायर) सॉलिड स्टेट ऑटो स्विच (2-वायर, 3-वायर) 2-कलर इंडिकेशन सॉलिड स्टेट ऑटो स्विच (2-वायर, 3-वायर) |
||||
| स्ट्रोक लेंथ टॉलरेंस |
+1मिमी 0मिमी |
||||
कोई नहीं) औसत ऑपरेटिंग स्पीड: वह स्पीड जिससे स्ट्रोक को ऑपरेशन शुरू होने से लेकर अंत तक पहुंचने की अवधि से विभाजित किया जाता है।
थियोरेटिकल आउटपुट
( N )
|
बोर साइज (मिमी) |
पिस्टन एरिया (मिमी²) | ऑपरेटिंग प्रेशर (MPa) | |||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||
| 6 | 28 | 6 | 8 | 11 | 14 | 17 | 20 |
| 8 | 50 | 10 | 15 | 20 | 25 | 30 | 35 |
| 10 | 79 | 16 | 21 | 32 | 40 | 47 | 55 |
| 12 | 113 | 23 | 34 | 45 | 57 | 68 | 79 |
| 16 | 201 | 40 | 60 | 80 | 101 | 121 | 141 |
बोर साइज / स्टैंडर्ड स्ट्रोक (मिमी)
| 6 | 5 , 10 |
| 8 | 10 , 20 |
| 10 | 10 , 20 |
| 12 | 15 , 25 |
| 16 | 20 , 30 |
एडजस्टर ऑप्शन
सिंबल: एडजस्टर ऑप्शन
निल: रबर स्टॉपर
B: शॉक एब्जॉर्बर
C: मेटल स्टॉपर
मैग्नेट / स्विच रेल
निल: मैग्नेट और रेल के साथ
N: मैग्नेट और रेल के बिना
ऑटो स्विच
निल: ऑटो स्विच के बिना (बिल्ट-इन मैग्नेट)
ऑटो स्विच की संख्या
निल: 2 पीस
S: 1 पीस
N: "n" पीस
हमें क्यों चुनें
1: प्रत्येक उत्पाद और पूरी तरह से सीरीज न्यूमेटिक उत्पादों के लिए विभिन्न स्टाइल।
2: तेज शिपिंग के लिए बड़ा स्टॉक।
3: आपके विशेष अनुरोध के अनुसार अनुकूलित करें।
4: मुफ्त उत्पाद जानकारी प्रदान करें।
5: प्रतिस्पर्धी मूल्य के साथ उच्च गुणवत्ता।
Q: क्या आप मुफ्त नमूने पेश कर सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
Q: आपका बिजनेस स्कोप क्या है?
A: हमारा बिजनेस स्कोप हैनिर्यातकों के लिए ऑटोमेशन पार्ट्स की सेवा, फुल कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व,ब्रास वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
Q:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,ब्रास, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे हाईप्रेशरवाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / वाटर वाल्व/न्यूमेटिक वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM सप्लायर हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध न्यूमेटिक और हाइड्रोलिक, इंस्ट्रूमेंट्स ब्रांड के सामान की आपूर्ति कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमोंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखना चाहिए? A: हाँ, सामान्य रूप से उत्पादों की एक साल की गुणवत्ता की गारंटी होती है।
Q: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT, और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार होता है और खुद सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गैस्केट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है G-थ्रेड एक बेलनाकार स्ट्रेट पाइप है जिसका उपयोग गैर-सीलिंग कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है
Q: प्रेशर यूनिट्स को कैसे कन्वर्ट करें: MPa, बार, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, बार-बार स्विचिंग, पायलट हेड में तरल पदार्थ का प्रवेश, वाल्व कोर और स्प्रिंग की समस्या,
वातावरणगर्म, भारी कंपन आदि। Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | लुब्रिकेशन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन टाइप), हीट ट्रेसिंग | मेटल कंपोनेंट्स |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री चुनें, कोल्ड श्रिंकेज के कारण रिसाव को रोकें | कंट्रोल कंपोनेंट्स |
| उच्च ताप-प्रतिरोधी ग्रेड कॉइल, हीट डिसिपेशन, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, कोल्ड कंडेनसेशन को रोकें | इंस्टॉलेशन |
| हीट सोर्स से दूर रखें, हीट इंसुलेशन प्लेट्स जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री से लपेटें |
