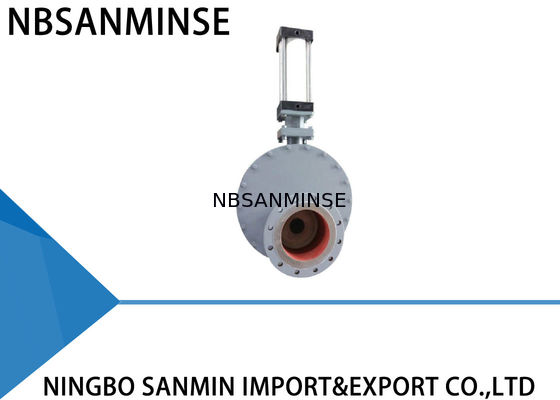

न्यूमेटिक सर्कुलर डबल डिस्क वाल्व वेयरप्रूफ कास्ट आयरन बॉडी SMWZ644 -DNA - आर

वायवीय परिपत्र डबल डिस्क वाल्व पहनने के लिए प्रतिरोधी कास्ट आयरन शरीर SMWZ644 -DNA - R

मुख्य प्रदर्शन

मॉडल WZ644-10Q डबल-डिस्क वाल्व में डबल-डिस्क सीलिंग का उपयोग किया जाता है और सीलिंग सतहों को पहनने के प्रतिरोधी मिश्र धातु या सिरेमिक से बनाया जाता है। सील 100% वायुरोधी है और वाल्व लंबे सेवा जीवन को प्राप्त करता है।,विशेष रूप से अनुप्रयोगों में. नतीजतन, समग्र प्रणाली विश्वसनीयता नाटकीय रूप से बढ़ जाती है.

परिचालन प्रदर्शन

जब हवा को ऊपरी सिलेंडर पोर्ट में डाला जाता है, पिस्टन रॉड डबल-डिस्क को नीचे धकेलता है और वाल्व बंद हो जाता है. जब हवा को निचले सिलेंडर पोर्ट में डाला जाता है,पिस्टन रॉड डबल-डिस्क को ऊपर धकेलता है और वाल्व खोला जाता है।डिस्क और सील रिंग के बीच स्थित संपीड़न स्प्रिंग डिस्क को सील रिंग के खिलाफ मजबूर करती है और डिस्क की ऊर्ध्वाधर गति को भी अनुमति देती है,जो भागों के थर्मल विस्तार और संकुचन की भरपाई करने में मदद करता है और सभी परिस्थितियों में एक वायुरोधी सील सुनिश्चित करता है जब वाल्व को चालू किया जाता है, तो डबल-डिस्क मुहर लगाने और सील सतहों को चमकाने के लिए घूमता है। जब उत्पाद वाल्व के माध्यम से बहता है,आंतरिक कक्ष में प्रवेश करने वाली कोई भी सामग्री भंवर प्रवाह क्रिया द्वारा हटा दी जाती है इसलिए, वाल्व स्वयं-साफ होता है. स्थान पर सफाई के प्रदर्शन को सुनिश्चित करने के लिए अतिरिक्त वायु शुद्धिकरण प्रदान किया जा सकता है.ये सभी विशेषताएं वाल्व के लिए लंबे समय तक सेवा जीवन की गारंटी देती हैं और आपके सिस्टम की विश्वसनीयता को बढ़ाती हैं .

आवेदन

कोयले से चलने वाले बिजली संयंत्रों, smelters, लोहा और इस्पात संयंत्रों, दवा और रासायनिक उद्योगों में किसी भी धूल, पाउडर, और दानेदार उत्पादों.

तकनीकी मापदंड

अधिकतम संचालन दबावः 1.0 एमपीए

अधिकतम परीक्षण दबावः 1.5 एमपीए

ऑपरेटिंग तापमानः <=200°C

रिसाव परीक्षण दबावः 1.1 एमपीए

स्थापना और अनुप्रयोग

1स्थापना से पहले यह सुनिश्चित करें कि वायवीय एक्ट्यूएटर किसी भी तरह के दोषों से मुक्त है जैसे कि टूटना और घुमावदार होना।

2सुनिश्चित करें कि संयुक्त फ्लैंज, संरचनात्मक लंबाई, अधिकतम संचालन दबाव और नाममात्र व्यास आवश्यकताओं के अनुरूप हैं।

3. स्थापना के दौरान, मूल रूप से संलग्न किए गए स्टड और नट्स को फिर से समायोजित करने की अनुमति नहीं है. दो पाइपलाइनों के केंद्र और वाल्व व्यास को समाक्षीय होने के लिए संरेखित करें. फ्लैंज सतह को सपाट रखें.बोल्ट को कसने के लिए समान रूप से बल लागू करें .

4. स्थापना के बाद, यह देखने के लिए कि वाल्व सामान्य रूप से खोला या बंद किया जा सकता है या नहीं, सिलेंडर के ऊपरी और निचले बंदरगाहों से हवा डालें.

5. नियंत्रण स्विच (यदि मौजूद हो) की जाँच करें कि क्या यह विश्वसनीय रूप से संलग्न है, क्या इसका पैरामीटर एक्सेस पावर स्रोत के साथ संगत है,और यह पूरी तरह से खोलने और पूरी तरह से बंद करने की स्थिति में ठीक से काम कर सकता है .

समस्या निवारण विधि

स्थापना आयाम, रूपरेखा चित्र

मुख्य भाग और सामग्री

प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?

उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055

प्रश्न: आपका व्यवसाय क्या है?

A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।

प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?

एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.

प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?

एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.

प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?

उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।

प्रश्न: क्या कोई वारंटी उपलब्ध है?

एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।

प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?

A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है

जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है

प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?

उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम

प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?

A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।

प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
