उत्पाद विवरण:
|
| नाममात्र दबाव: | 1.0 (एमपीए) | प्रकार: | आउटलेट वाल्व |
|---|---|---|---|
| तापमान: | ≤200℃ | अधिकतम परीक्षण प्रेस: | 1.5 (एमपीए) |
| डीएन: | 50 , 65 , 80 , 100 , 125 , 150 , 200 , 225，250,300 | वाल्व बॉडी: | कच्चा लोहा |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

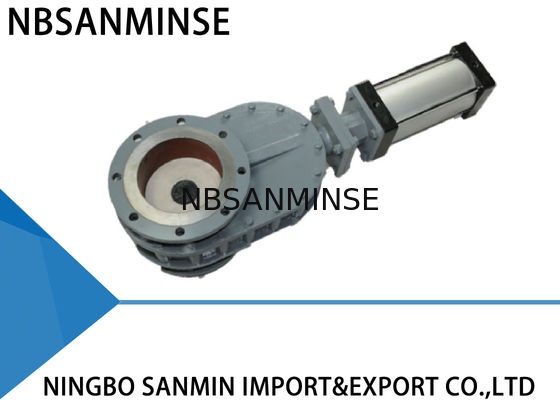

SMWZ644 -डीएनए -सी स्प्लिट डिस्क चेक वाल्व डबल बीट 100% एयरटाइट इको फ्रेंडली
मुख्य प्रदर्शन
मॉडल WZ644-10Q डबल-डिस्क वाल्व डबल-डिस्क सीलिंग का उपयोग करता है और सीलिंग सतहें घिसाव-प्रतिरोधी मिश्र धातु या सिरेमिक से बनी होती हैं। सील 100% एयरटाइट है और वाल्व एक लंबा सेवा जीवन प्राप्त करता है, विशेष रूप से अनुप्रयोगों में। परिणामस्वरूप, समग्र सिस्टम विश्वसनीयता में नाटकीय रूप से वृद्धि होती है।
संचालन प्रदर्शन
जब ऊपरी सिलेंडर पोर्ट में हवा डाली जाती है, तो पिस्टन रॉड डबल-डिस्क को नीचे धकेलता है और वाल्व बंद हो जाता है। जब निचले सिलेंडर पोर्ट में हवा डाली जाती है, तो पिस्टन रॉड डबल-डिस्क को ऊपर धकेलता है और वाल्व खुल जाता है। डिस्क और सील रिंग के बीच संपीड़न स्प्रिंग, डिस्क को सील रिंग के खिलाफ धकेलता है, और डिस्क की ऊर्ध्वाधर गति की भी अनुमति देता है, जो भागों के थर्मल विस्तार और संकुचन की भरपाई करने में मदद करता है और सभी परिस्थितियों में एक एयरटाइट सील सुनिश्चित करता है। वाल्व को सक्रिय करते समय, डबल-डिस्क सीलिंग सतहों को लैप और पॉलिश करने के लिए घूमता है। जब उत्पाद वाल्व से होकर बहता है, तो आंतरिक कक्ष में प्रवेश करने वाली कोई भी सामग्री भंवर प्रवाह क्रिया द्वारा हटा दी जाती है। इसलिए, वाल्व स्व-सफाई है। क्लीन-इन-प्लेस प्रदर्शन सुनिश्चित करने के लिए अतिरिक्त हवा की शुद्धि प्रदान की जा सकती है। ये सभी विशेषताएं वाल्व के लिए एक लंबा सेवा जीवन सुनिश्चित करती हैं और आपके सिस्टम की विश्वसनीयता बढ़ाती हैं।
अनुप्रयोग
कोयला-आधारित बिजली संयंत्रों, स्मेल्टरों, लौह और इस्पात संयंत्रों, दवा और रासायनिक उद्योगों में कोई भी धूल, पाउडर और दानेदार उत्पाद।
तकनीकी पैरामीटर
अधिकतम-संचालन दबाव: 1.0MPa
अधिकतम परीक्षण दबाव: 1.5MPa
संचालन तापमान: <200℃
रिसाव परीक्षण दबाव: 1.1MPa
स्थापना और अनुप्रयोग
1. स्थापना से पहले, सुनिश्चित करें कि वायवीय एक्चुएटर टूटने और अवतल जैसे किसी भी दोष से मुक्त है।
2. सुनिश्चित करें कि संयुक्त निकला हुआ किनारा, संरचनात्मक लंबाई, अधिकतम संचालन दबाव और नाममात्र व्यास आवश्यकताओं के अनुरूप हैं।
3. स्थापना के दौरान, मूल रूप से कसे गए स्टड और नट को फिर से समायोजित करने की अनुमति नहीं है। दो पाइपलाइनों के केंद्र और वाल्व व्यास को समअक्षीय संरेखित करें। निकला हुआ किनारा सतह को सपाट रखें। बोल्ट को कसने के लिए समान रूप से बल लगाएं।
4. स्थापना के बाद, ऊपरी और निचले सिलेंडर पोर्ट से हवा का परिचय कराएं ताकि यह देखा जा सके कि वाल्व सामान्य रूप से खुल या बंद हो सकता है या नहीं।
5. नियंत्रण स्विच (यदि मौजूद हो) की जाँच करें कि क्या यह मज़बूती से कसा हुआ है, क्या इसका पैरामीटर एक्सेस पावर स्रोत के अनुरूप है, और क्या यह पूर्ण खोलने और पूर्ण बंद होने की स्थिति में सही ढंग से काम कर सकता है।
समस्या निवारण विधि
| समस्याएं | कारण | समस्या निवारण विधि |
| सीलिंग सतह में रिसाव | डिस्क और सीलिंग सतह के बीच गंदगी | गंदगी हटा दें |
| सील रिंग जोड़े को नुकसान | मरम्मत या बदलें | |
| फ्लैंज जोड़ में रिसाव | बोल्ट असमान रूप से पेंच किया गया है | बोल्ट को समान रूप से पेंच करें |
| फ्लैंज सतह को नुकसान | फ्लैंज सतह की मरम्मत करें | |
| स्पेस को नुकसान | स्पेस को बदलें | |
| वाल्व ठीक से नहीं खुलता या बंद होता है | धूल जमाव | नियमित रूप से धूल हटा दें |
| अपर्याप्त हवा का दबाव, गंभीर रिसाव | हवा आपूर्ति पाइपलाइन की मरम्मत करें | |
| वायवीय घटक बूढ़े हो गए हैं और दक्षता खो चुके हैं | क्षतिग्रस्त घटकों को बदलें | |
| स्टफिंग बॉक्स का रिसाव | स्टफिंग बूढ़ा हो गया है और गंभीर रूप से घिस गया है | स्टफिंग बदलें |
मुख्य भाग और सामग्री
| वस्तु | नाम | सामग्री | वस्तु | नाम | सामग्री |
| 1 | वाल्व बॉडी | डक्टाइल आयरन | 5 | कनेक्टिंग टी-पीस | कास्ट स्टील |
| 2 | साइड वाल्व बॉडी | डक्टाइल आयरन | 6 | एंड कैप | 45# स्टील |
| 3 | सीलिंग रिंग | कार्बन स्टील + विशेष मिश्र धातु | 7 | लिंकिंग नेक | हॉड्यूलर कास्ट आयरन |
| 4 | डिस्क | कार्बन स्टील + विशेष मिश्र धातु | 8 | वायवीय एक्चुएटर एल्यूमीनियम | एल्यूमीनियम सिलेंडर |
प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय दायरा क्या है?
उत्तर: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेल फिटिंग, दबाव गेज आदि।
प्रश्न:आप किस प्रकार के उत्पाद बना सकते हैं?उत्तर: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
उत्तर: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन यदि संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
उत्तर: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोस माउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? उत्तर: हाँ, सामान्यतः उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी थ्रेड्स के बीच क्या अंतर है?
उत्तर:
जी थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: एमपीए, बार, साई, किग्रा/सेमी ²?
उत्तर: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
उत्तर: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान पर्यावरण प्रतिवाद | चरम ठंड पर्यावरण प्रतिवाद | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
