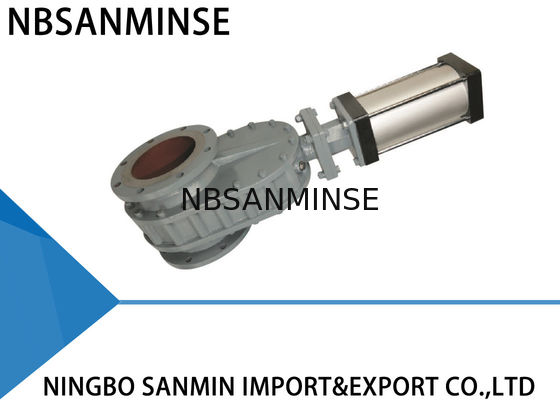

उच्च विश्वसनीयता डबल डिस्क वाल्व मिश्र धातु / सिरेमिक सामग्री डीएन 50 65 80

न्यूनतम आदेश मात्रा : 20 मूल्य : Negotiation
पैकेजिंग विवरण : प्लास्टिक बैग, बक्से, कार्टन, पैलेट या ग्राहक सलाह के रूप में प्रसव के समय : चर्चा
भुगतान शर्तें : एल/सी, टी/टी, पश्चिमी संघ आपूर्ति की क्षमता : चर्चा
उत्पत्ति के प्लेस: चीन ब्रांड नाम: NBSANMINSE
प्रमाणन: ISO9001 मॉडल संख्या: SMWZ644 (1) -10 (2) -DNA - (3)

विस्तार जानकारी

नाममात्र का दाब: 1.0 (एमपीए) प्रकार: इनलेट वाल्व / बैलेंस वाल्व
तापमान: ≤200 ℃ अधिकतम परीक्षण प्रेस: 1.5 (एमपीए)
डी. एन.: 50, 65, 80, 100, 125, 150, 200, 225, 250, 300 वाल्व बोडी: कच्चा लोहा
हाई लाइट:

electromagnetic pulse valve

,

pulse air valve

उत्पाद विवरण

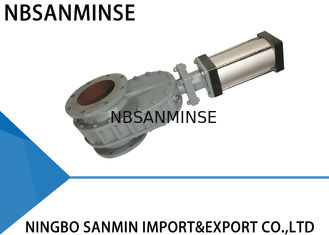

उच्च विश्वसनीयता डबल डिस्क वाल्व मिश्र धातु / सिरेमिक सामग्री डीएन 50 65 80


मुख्य इत्र

मॉडल WZ644-10Q डबल-डिस्क वाल्व एक डबल-डीस्क सीलिंग का उपयोग करता है और सीलिंग सतहों को पहनने के लिए प्रतिरोधी मिश्र धातु या सिरेमिक से बनाया जाता है। सील 100% वायुरोधी है और वाल्व एक लंबी सेवा जीवन प्राप्त करता है, विशेष रूप से अनुप्रयोगों में। नतीजतन, समग्र प्रणाली विश्वसनीयता नाटकीय रूप से बढ़ जाती है।

ऑपरेटिंग प्रदर्शन

जब हवा को ऊपरी सिलेंडर पोर्ट में पेश किया जाता है, तो पिस्टन रॉड डबल-डिस्क को नीचे धकेलता है और वाल्व बंद हो जाता है। जब हवा को निचले सिलेंडर पोर्ट में पेश किया जाता है, तो पिस्टन रॉड डबल-डिस्क को ऊपर धकेलती है और वाल्व खोला जाता है। डिस्क और सील की अंगूठी के बीच रखा जाने वाला संपीड़न वसंत, डिस्क को सील की अंगूठी के खिलाफ मजबूर करता है, और डिस्क को ऊर्ध्वाधर आंदोलन के लिए भी अनुमति देता है, जो भागों के थर्मल विस्तार और संकुचन की भरपाई करने में मदद करता है और कई परिस्थितियों में एयरटाइट सील सुनिश्चित करता है। वाल्व को सक्रिय करते समय, डबल-डिस्क सीलिंग सतहों को गोद और पॉलिश करने के लिए घूमती है। जब उत्पाद वाल्व से बहता है, तो आंतरिक कक्ष में प्रवेश करने वाली कोई भी सामग्री भंवर प्रवाह क्रिया द्वारा हटा दी जाती है। इसलिए, वाल्व स्वयं-सफाई है। जगह-जगह प्रदर्शन को सुनिश्चित करने के लिए अतिरिक्त एयर प्यूरिंग दी जा सकती है। ये सभी विशेषताएं वाल्व के लिए एक लंबी सेवा की गारंटी देते हैं और आपके सिस्टम की विश्वसनीयता बढ़ाते हैं।

अनुप्रयोगों

कोयले से चलने वाले पावर प्लांट, स्मेल्टर, आयरन और स्टील प्लांट, फार्मास्युटिकल और केमिकल इंडस्ट्रीज में कोई भी धूल, पाउडर और दानेदार उत्पाद।

तकनीकी पैमाने

अधिकतम-ऑपरेटिंग दबाव: 1.0MPa

अधिकतम टेस्ट दबाव: 1.5MPa

ऑपरेटिंग तापमान:। 200 ℃

रिसाव परीक्षण दबाव: 1.1MPa

स्थापना और अनुप्रयोग

1. स्थापना से पहले, सुनिश्चित करें कि वायवीय actuator टूटना और अवतल जैसे किसी भी दोष से मुक्त है।

2. सुनिश्चित करें कि संयुक्त निकला हुआ किनारा, संरचनात्मक लंबाई, अधिकतम परिचालन दबाव और नाममात्र व्यास आवश्यकताओं के साथ अनुरूप हैं।

3. स्थापना के दौरान, मूल रूप से बन्धन किए गए स्टड और नट्स को पढ़ने की अनुमति नहीं है। समाक्षीय होने के लिए दो पाइपलाइनों और वाल्व व्यास के केंद्र को संरेखित करें। निकला हुआ किनारा सतह समतल रखें। बोल्ट को कसने के लिए समान रूप से बल लागू करें।

4. स्थापना के बाद, ऊपरी और निचले सिलेंडर बंदरगाहों से हवा को देखें कि क्या वाल्व आमतौर पर खोला या बंद किया जा सकता है।

5. नियंत्रण स्विच को गाल (यदि मौजूदा है) यह देखने के लिए कि क्या यह मज़बूती से बन्धन है, चाहे इसका पैरामीटर एक्सेस पॉवर स्रोत के साथ जोड़ा गया हो, और क्या यह सही रूप से पूर्ण उद्घाटन और पूर्ण समापन परिस्थितियों में काम कर सकता है।

समस्या निवारण विधि

मुसीबतों कारण समस्या निवारण विधि
सीलिंग सतह में रिसाव डिस्क और सीलिंग सतह के बीच की गंदगी गंदगी हटाओ
अंगूठी जोड़े को सील करने के लिए नुकसान मरम्मत या प्रतिस्थापित करना
निकला हुआ किनारा संयुक्त में रिसाव बोल्ट असमान रूप से खराब हो गया है समान रूप से बोल्ट पेंच
निकला हुआ किनारा सतह को नुकसान निकला हुआ किनारा सतह की मरम्मत करें
स्पेसर को नुकसान स्पेसर बदलें
वाल्व सही ढंग से खोला या बंद होने में विफल रहता है धूल जमा नियमित रूप से धूल हटाएं
अपर्याप्त वायु दबाव, गंभीर रिसाव मरम्मत हवा की आपूर्ति पाइपलाइन
वायवीय घटक वृद्ध और खोई हुई क्षमता वाले हैं क्षतिग्रस्त घटकों को बदलें
भराई बॉक्स का रिसाव भराई वृद्ध और गंभीर रूप से खराब हो गई है स्टफिंग बदल दें

मुख्य भाग और सामग्री

मद नाम सामग्री मद नाम सामग्री
1 वाल्व बोडी नरम लोहा 5 टी-पीस को जोड़ना कच्चा इस्पात
2 साइड वाल्व बॉडी नरम लोहा 6 खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल 45 # स्टील
3 अंगूठी की सील कार्बन स्टील + विशेष मिश्र धातु 7 गर्दन जोड़ना लोहे का कच्चा लोहा
4 dise कार्बन स्टील + विशेष मिश्र धातु 8 वायवीय actuator एल्यूमीनियम एल्यूमीनियम सिलेंडर
