उत्पाद विवरण:
|
| दबाव: | 0 . 0 . 3 ~ 0 . 3~0 . 6 MPa 6 एमपीए | तापमान: | - 25 ~ 60 ℃ |
|---|---|---|---|
| सापेक्षिक आर्द्रता: | ≤ 85 % | मध्यम: | साफ़ हवा |
| वोल्टेज: | AC220V / DC24V / AC110V / AC24V | व्यास: | 3/4 ", 1" |
| 90903-63014 असर का आकार: | डायाफ्राम | डायाफ्राम: | एकल डायाफ्राम |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

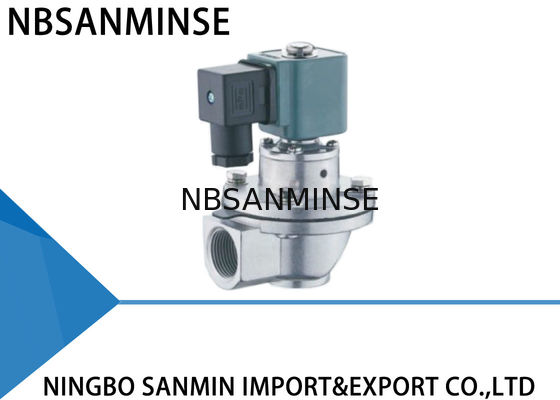

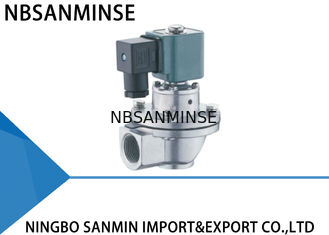

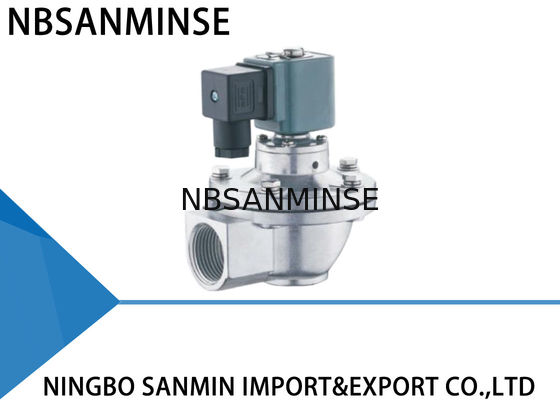

दाहिने कोण न्यूमेटिक पल्स वाल्व, विद्युत चुम्बकीय पल्स वाल्व QD-Z-20 / 25 सीरीज SBFEC प्रकार
पल्स वाल्व पायलट हेड, डायाफ्राम और वाल्व एल्यूमीनियम बॉडी से बना होता है। डायाफ्राम का पिछला कैविटी क्षेत्र सामने वाले से बड़ा होता है। बड़े दबाव के प्रभाव के कारण डायाफ्राम बंद स्थिति में रखा जाता है।
पल्स सिग्नल गायब हो जाता है और आर्मेचर का स्प्रिंग तुरंत चलती बार को फिर से चालू करने के लिए काम करता है ताकि संतुलन छेद बंद हो जाए। डायाफ्राम के पिछले कैविटी में दबाव गैस और स्प्रिंग मिलकर वाल्व को बंद करने के लिए मार्ग को बंद कर देते हैं, जिससे सफाई बंद हो जाती है।
डायाफ्राम में डंपिंग छेद तब एयरफ्लो को डंप करने का कार्य करता है जब आर्मेचर की चलती बार संतुलन के लिए रुक जाती है और जैसे ही संतुलन छेद बंद हो जाता है, वाल्व को बंद करने और सफाई बंद करने के लिए हवा को पिछले कैविटी में स्थानांतरित कर देता है।
सामान्य विफलता और समस्या निवारण
स्थापना और कमीशनिंग के दौरान
विफलता के लक्षण
1. वाल्व पूरी तरह से नहीं खुल सकते हैं, लेकिन अग्रणी भाग कार्य करता है।
2. कुछ वाल्व काम नहीं करते हैं, लेकिन अन्य सामान्य हैं।
3. वाल्व पूरी तरह से बंद नहीं हो सकते हैं। रिसाव है। गैस डोम स्थापित करने का कोई तरीका नहीं है।
4. कुछ वाल्व बंद नहीं हो सकते हैं। रिसाव है।
5. एक वाल्व धीरे-धीरे बंद हो रहा है।
1. डायाफ्राम पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। चलती लोहे का कोर अवरुद्ध है।
1. गैस डोम दबाव की जांच करें कि क्या यह बहुत कम है।
2. वाल्व कॉइल कनेक्शन और कॉइल की जांच करें।
3 (1). वाई-वाल्व। एक ही गैस डोम के लिए कुछ वाल्व लीक हो रहे हैं, जिससे सभी वाल्वों में रिसाव हो रहा है।
3 (2). जेड-वाल्व। वाल्व इनलेट और ब्लोइंग मजल उल्टे स्थापित हैं।
4. डायाफ्राम पर कुछ गंदगी या मलबा है, यह चलती लोहे के कोर को अवरुद्ध कर रहा है।
5. डायाफ्राम छिद्र अवरुद्ध है।
1. डायाफ्राम को साफ करें और जांचें कि डायाफ्राम का टुकड़ा पूरा है। चलती लोहे के कोर और एयर लॉक की जाँच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
1. रिसाव की जाँच करें।
2. सहायक उपकरण बदलें।
3 (1). रिसाव की जाँच करें।
3 (2). पुनः स्थापित करें।
4. डायाफ्राम को साफ करें और जांचें कि डायाफ्राम पूरा है। चलती लोहे के कोर और एयर लॉक की जाँच करें।
5. डायाफ्राम छिद्र को साफ करें।
उपयोग अवधि के दौरान
विफलता के लक्षण
1. कुछ वाल्व लीक हो रहे हैं। डायाफ्राम कसकर बंद नहीं हो सकता है और वाल्व हमेशा थोड़ा खुला रहता है।
2. कॉइल गर्म है और जल गया है।
3. वोल्टेज मौजूद है लेकिन वाल्व संचालित नहीं होता है।
4. परिवेश का तापमान -20°C से नीचे है। वाल्व लीक हो रहा है और खुल नहीं सकता है।
संभावित कारण
1. डायाफ्राम पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। चलती लोहे का कोर अवरुद्ध है।
2. यह बहुत लंबे समय से चालू है।
3. डायाफ्राम क्षतिग्रस्त है और छिद्र अवरुद्ध है।
4. परिवेश का तापमान बहुत कम है और वाल्व में पाला है।
समस्या निवारण
1. डायाफ्राम को साफ करें और जांचें कि डायाफ्राम का टुकड़ा पूरा है। चलती लोहे के कोर और एयर लॉक की जाँच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
2. नियंत्रण प्रणाली की कार्य स्थिति की जाँच करें।
3. समय पर सहायक उपकरण बदलें।
4. इन्सुलेशन पर ध्यान दें और उचित तापमान बनाए रखें।
सामग्री निर्माण
बॉडी
| ADC12 डाई कास्ट | आर्मेचर |
| 430FR स्टेनलेस स्टील | डायाफ्राम |
| नाइट्राइल या विटॉन | स्प्रिंग |
| 321 स्टेनलेस स्टील | फास्टनर |
| 302 स्टेनलेस स्टील | सभी वाल्वों के लिए अच्छी गुणवत्ता वाले डायाफ्राम का चयन और उपयोग किया जाना चाहिए, प्रत्येक भाग का प्रत्येक निर्माण प्रक्रिया में निरीक्षण किया जाना चाहिए, और सभी प्रक्रियाओं के अनुरूप असेंबली लाइन में रखा जाना चाहिए। प्रत्येक तैयार वाल्व का इलेक्ट्रिफाइड ब्लोइंग टेस्ट लिया जाएगा। |
तकनीकी पैरामीटर
दाहिने कोण
| एम्बेडेड | इनलाइन | प्लग | डिजाइन-दबाव | |
| 0.3~0.8MPa | 0.2~1.0MPa | 0.3~0.8MPa | 0.2~1.0MPa | कार्य-दबाव |
| 0.3~0.6MPa | 0.2~0.6MPa | परिवेश तापमान | 0.2~0.6MPa | परिवेश तापमान |
| -25~60°C कम या उच्च तापमान के लिए अनुकूलित | सापेक्ष आर्द्रता | |||
| ≤85% | कार्य माध्यम | |||
| साफ हवा | वोल्टेज | |||
| AC220V/DC24V/AC110V/AC24V अनुकूलित | सुरक्षा वर्ग | |||
| IP65 | डायाफ्राम जीवन | |||
| एक मिलियन से अधिक चक्र | Cv/Kv | |||
| विवरण के लिए हमें कॉल करें | प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं? | |||
उत्तर: हाँ,
लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055 प्रश्न: आपका व्यावसायिक दायरा क्या है?
उत्तर: हमारा व्यावसायिक दायरा है
निर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटर चालित वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर,हवा और तेल फिटिंग, दबाव गेजआदि।प्रश्न:
आप किस प्रकार के उत्पाद बना सकते हैं?उत्तर: हम कई तरह के स्टेनलेस स्टील बना सकते हैं,
पीतल, एल्यूमीनियमसामग्री प्रसंस्करण। जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी वाल्व/ न्यूमेटिक वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?उत्तर: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन यदि संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्रश्न: क्या आप मूल प्रसिद्ध न्यूमेटिक और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
उत्तर: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोज़माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
क्या कोई वारंटी उपलब्ध है?
फोकस पॉइंट प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी थ्रेड्स के बीच क्या अंतर है?
उत्तर:
जी थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है।
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है। प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm²?
उत्तर: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
उत्तर: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरण
गर्म, भारी कंपन आदि।प्रश्न: उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए?
फोकस पॉइंट उच्च तापमान वातावरण के उपाय
| अत्यधिक ठंड वातावरण के उपाय | सील | फ्लोरोरबर, पीटीएफई |
| कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) |
| कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन |
| अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक | विस्तार क्लीयरेंस आरक्षित करें |
| कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे सिकुड़न के कारण रिसाव को रोकें | नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत |
| इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
