उत्पाद विवरण:
|
| दबाव: | 0 . 0 . 3 ~ 0 . 3~0 . 6 MPa 6 एमपीए | तापमान: | - 25 ~ 60 ℃ |
|---|---|---|---|
| सापेक्षिक आर्द्रता: | ≤ 85 % | मध्यम: | साफ़ हवा |
| वोल्टेज: | DC24V / AC110V / आदि | डायाफ्राम: | दोहरा डायाफ्राम |
| व्यास: | जी1-1/2"/जी2-1/2" | शरीर: | ADC12 डाई कास्ट |
| प्रमुखता देना: | electromagnetic pulse valve,नाड़ी जेट solenoid वाल्व |
||

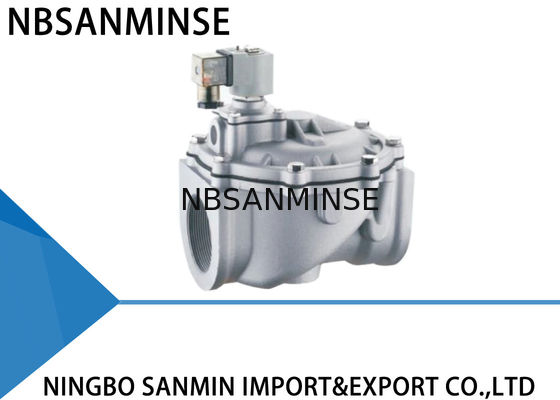

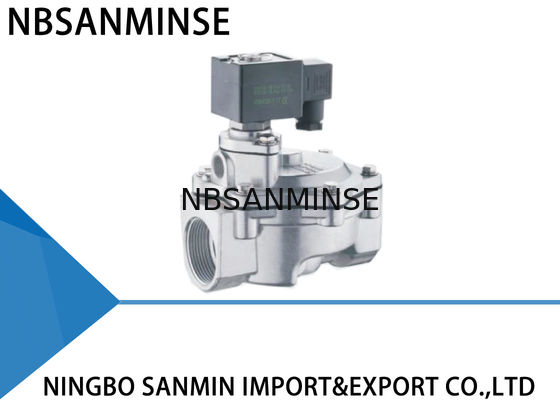

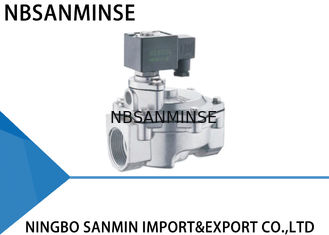

सैनमिन न्यूमेटिक पल्स वाल्व डस्टप्रूफ वाल्व स्वच्छ वायु 1 - 1 / 4 " एएससीओ प्रकार
पल्स वाल्व पायलट हेड, डायाफ्राम और वाल्व एल्यूमीनियम बॉडी से बना है।डायाफ्राम का पिछला गुहा क्षेत्र सामने वाले से बड़ा होता है।बड़े दबाव के प्रभाव के कारण डायाफ्राम को बंद स्थिति में रखा जाता है।
विद्युत पल्स नियंत्रक इनपुट सिग्नल भेजता है ताकि विद्युत चुम्बकीय आर्मेचर चलती हुई पट्टी को आकर्षित करे।डायाफ्राम की पिछली गुहा में दबाव गैस को जल्दी से छोड़ने के लिए संतुलन छेद को खोलें;सामने की गुहा में दबाव वाली गैस मार्ग को खोलने के लिए डायाफ्राम को ऊपर रखती है और वाल्व साफ होना शुरू हो जाता है।
पल्स सिग्नल गायब हो जाता है और आर्मेचर का स्प्रिंग चलती हुई पट्टी को फिर से शुरू करने के लिए तुरंत काम करता है ताकि संतुलन छेद को बंद किया जा सके।डायाफ्राम और स्प्रिंग की पिछली गुहा में दबाव गैस उस मार्ग को बंद करने के लिए मिलकर काम करती है जिससे वाल्व सफाई करना बंद कर देता है।
डायाफ्राम में भिगोना छेद हवा के प्रवाह को नम करने का कार्य करता है जब आर्मेचर की चलती पट्टी संतुलन के लिए पकड़ती है और जैसे ही संतुलन छेद बंद हो जाता है तो मार्ग को बंद करने और सफाई बंद करने के लिए हवा को पीछे की गुहा में स्थानांतरित कर देता है।
सामग्री निर्माण
| शरीर | ADC12 डाई कास्ट |
| आर्मेचर | 430FR स्टेनलेस स्टील |
| डायाफ्राम | नाइट्राइल या विटन |
| वसंत | 321 स्टेनलेस स्टील |
| फास्टनर | 302 स्टेनलेस स्टील |
सभी वाल्वों के लिए अच्छी गुणवत्ता वाली झिल्लियों का चयन और उपयोग किया जाएगा, प्रत्येक निर्माण प्रक्रिया में प्रत्येक भाग की जांच की जाएगी, और सभी प्रक्रियाओं के अनुरूप असेंबली लिंग में डाल दिया जाएगा।प्रत्येक तैयार वाल्व का इलेक्ट्रिफेरस ब्लोइंग परीक्षण लिया जाएगा।
सामान्य विफलता और समस्या निवारण
स्थापना और कमीशनिंग के दौरान
असफलता की घटना
1 .सभी वाल्व नहीं खोले जा सकते, लेकिन मुख्य भाग काम करता है।
2 .कुछ वाल्व काम नहीं करते, लेकिन अन्य सामान्य हैं।
3 .सभी वाल्व बंद नहीं किये जा सकते।लीकेज है.गैस डोम स्थापित करने का कोई तरीका नहीं है।
4 .कुछ वाल्व बंद नहीं किये जा सकते.लीकेज है.
5 .वाल्व धीरे-धीरे बंद होता है।
संभावित कारण
1 .यह देखने के लिए गैस गुंबद का दबाव जांचें कि क्या यह बहुत कम है।
2 .वाल्व कॉइल कनेक्शन और कॉइल की जांच करें
3 ( 1 ) .Y-वाल्व.एक ही गैस डोम के कुछ वाल्व लीक हो रहे हैं, जिससे सभी वाल्वों में रिसाव हो रहा है।
3 ( 2 ) .Z-वाल्व.वाल्व इनलेट और ब्लोइंग थूथन को पीछे की ओर स्थापित किया गया है।
4 .झिल्ली पर कुछ गंदगी या मलबा है, जो गतिशील लौह कोर को अवरुद्ध कर रहा है।
5 .झिल्ली का छिद्र अवरुद्ध हो जाता है।
समस्या निवारण
1 .रिसाव की जाँच करें
2 .सहायक उपकरण बदलें
3 ( 1 ) .रिसाव की जाँच करें
3 ( 2 ) .पुन: इंस्टॉल
4 .झिल्ली को साफ करें और जांचें कि झिल्ली पूरी हो गई है।चलती लोहे की कोर और एयर लॉक की जाँच करें।
5 .झिल्ली छिद्र को खोदें
उपयोग अवधि के दौरान
असफलता की घटना
1 .कुछ वाल्व लीक हो रहे हैं.झिल्ली कसकर बंद नहीं हो सकती और वाल्व हमेशा खुला रहता है
थोड़ा।
2 .कुंडल गर्म है और जल गया है।
3 .वोल्टेज मौजूद है लेकिन वाल्व काम नहीं करता है।
4 .परिवेश का तापमान -20℃ से नीचे है।वाल्व लीक हो रहा है और खुल नहीं सकता।
संभावित कारण
1 .झिल्ली पर कुछ गंदगी या मलबा है, मुख्य भाग क्षतिग्रस्त है।लौह कोर का हिलना अवरुद्ध है।
2 .यह बहुत लंबे समय से चालू है.
3 .झिल्ली क्षतिग्रस्त हो जाती है और छिद्र अवरुद्ध हो जाता है।
4 .परिवेश का तापमान बहुत कम है और यहां वाल्व में ठंढ है।
समस्या निवारण
1 .झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है।चलती लोहे की कोर और एयर लॉक की जाँच करें।यदि आवश्यक हो तो सहायक उपकरण बदलें।
2 .नियंत्रण प्रणाली की कार्यशील स्थिति की जाँच करें।
3 .समय रहते एसेसरीज बदलें।
4 .इन्सुलेशन और उचित तापमान बनाए रखने पर ध्यान दें।
