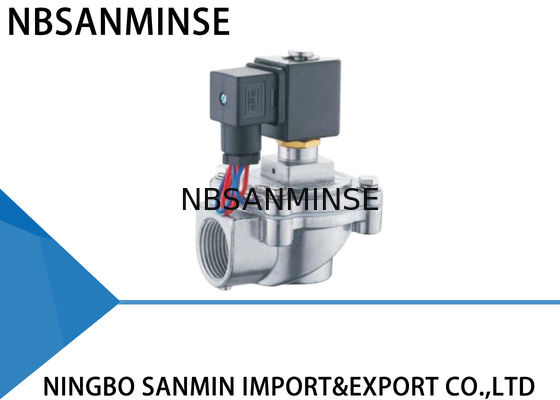

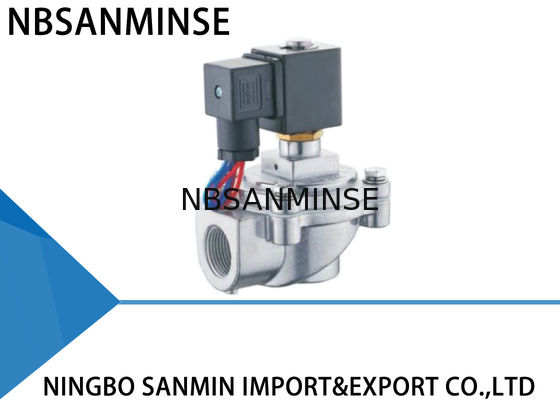

SANMIN QA-Z-20J / 25J वायवीय पल्स वाल्व कम दबाव धूल रोधी सोलनॉइड वाल्व ASCO प्रकार

SANMIN QA-Z-20J / 25J वायवीय पल्स वाल्व कम दबाव धूल रोधी सोलेनॉइड वाल्व ASCO प्रकार

प्रयोग

इलेक्ट्रोमैग्नेटिक वाल्व (जिसे डायाफ्राम वाल्व भी कहा जाता है) पल्स बैग फिल्टर की धूल साफ उड़ाने वाली प्रणाली में संपीड़ित हवा के लिए "स्विच" है।पल्स जेट कंट्रोल डिवाइस के आउटपुट सिग्नल द्वारा नियंत्रित, यह बैगहाउस के प्रतिरोध को निर्धारित सीमा के भीतर रखने के लिए सेल द्वारा फिल्टर बैग सेल में धूल को साफ करता है और इस प्रकार प्रसंस्करण कार्यों और बैगहाउस की धूल इकट्ठा करने की दक्षता की गारंटी देता है।

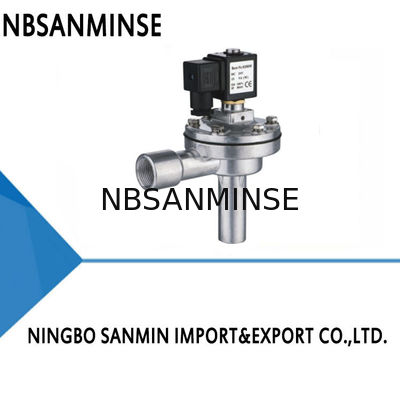

Z प्रकार के इलेक्ट्रोमैग्नेटिक पल्स वाल्व एक समकोण वाल्व है, जिसमें इनलेट और आउटलेट के बीच 90 डिग्री का कोण होता है, जो गैस गुंबद और बैगहाउस ब्लो ट्यूब के बीच इंस्टॉलेशन कनेक्शन के लिए उपयुक्त है, जो आवश्यकताओं को पूरा करते हुए अच्छा वायु प्रवाह और धूल साफ पल्स प्रदान करता है। .

काम के सिद्धांत

विद्युत चुम्बकीय पल्स डायाफ्राम वाल्व दो गैस कोशिकाओं से बना है।जब संपीड़ित हवा जुड़ी होती है, तो यह छिद्र के माध्यम से बैक बैग सेल में आती है, बैक गैस सेल में दबाव वाल्व के आउटलेट के खिलाफ डायाफ्राम को धक्का देता है और विद्युत चुम्बकीय वाल्व "बंद" स्थिति में रहता है।

जब विद्युत चुम्बकीय पल्स वाल्व अपनी मूल स्थिति में लौट आता है।

बैक गैस सेल से हवा का निकास बंद हो जाता है और बैक गैस सेल सेल में दबाव बढ़ जाता है, जो डायाफ्राम को फिर से करीब धकेलता है।

पल्स जेट नियंत्रण उपकरण से विद्युत संकेत विद्युत चुम्बकीय पल्स वाल्व के आर्मेचर को स्थानांतरित करते हैं।बैक गैस सेल का वायु निकास खुल जाता है और बैक बैग गैस सेल तेजी से दबाव खो देता है, इस प्रकार डायाफ्राम पीछे चला जाता है और संपीड़ित हवा वाल्व आउटलेट के माध्यम से बहती है।इलेक्ट्रोमैग्नेटिक पल्स वाल्व "खुली" स्थिति में आ जाता है।

सामग्री निर्माण

तकनीकी मापदण्ड
