उत्पाद विवरण:
|
| नाममात्र दबाव: | 1.0 (एमपीए) | प्रकार: | प्रवेश द्वार का कपाट |
|---|---|---|---|
| तापमान: | ≤200℃ | अधिकतम परीक्षण प्रेस: | 1.5 (एमपीए) |
| Dn1xdn2: | 200x350, 200x530, 250x350, 250x400, 300x450 | वाल्व बॉडी: | कच्चा लोहा |
| प्रमुखता देना: | electromagnetic pulse valve,नाड़ी जेट solenoid वाल्व |
||

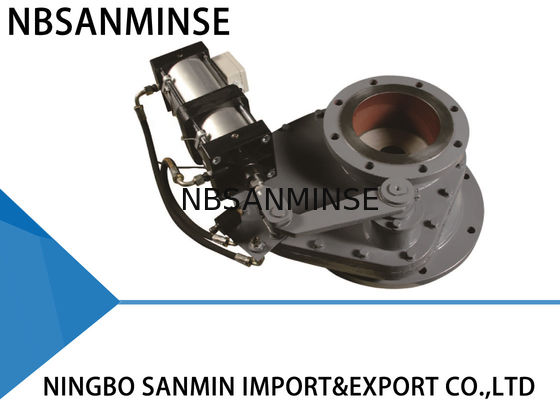

उच्च प्रदर्शन डबल डिस्क वाल्व तापमान ≤ 200°C SMDF-DNA-J
उत्पादन जानकारी
. रोटेटिंग डिस्क वाल्व सिरेमिक या हार्ड मेटल फ्रिक्शन पेयर स्ट्रक्चर को नियोजित करता है, जो इसे अधिक घर्षण प्रतिरोधी और बेहतर सीलिंग बनाता है। अद्वितीय संरचना के कारण इसे केवल एक छोटे शुरुआती लोड की आवश्यकता होती है। इसके अलावा, इसी कारण से वाल्व बॉडी में राख शायद ही जमा होती है। ये सभी विशेषताएं रोटेटिंग डिस्क वाल्व को टिकाऊ बनाती हैं।
संचालन सिद्धांत
अनुप्रयोग
. रोटेटिंग डिस्क वाल्व का उपयोग थर्मल पावर प्लांट में राख परिवहन प्रणाली में किया जा सकता है। इसे खदान, सीमेंट प्लांट, चूना कार्य, धातुकर्म संयंत्र, रासायनिक कारखाने और अन्य क्षेत्रों में भी लागू किया जा सकता है जहां कास्टिक या घर्षण राख को ले जाने की आवश्यकता होती है।
तकनीकी पैरामीटर
. अधिकतम ऑपरेटिंग दबाव: 1.0 MPA
. अधिकतम परीक्षण दबाव: 1.5 MPA
. ऑपरेटिंग तापमान: ≤ 200°C
. रिसाव परीक्षण दबाव: 1.1 MPA
स्थापना
1. स्थापना से पहले, कृपया इस मैनुअल को ध्यान से पढ़ें, और वायवीय एक्चुएटर की स्थिति की जांच करें।
2. सुनिश्चित करें कि फ्लैंज का आयाम, अधिकतम ऑपरेटिंग दबाव और अंदर का नाममात्र व्यास आवश्यकताओं को पूरा करते हैं।
3. बोल्ट और नट को समायोजित न करें। और सुनिश्चित करें कि दो पाइपलाइनों का केंद्र और वाल्व केंद्र सह-अक्षीय हैं। फ्लैंज सतह चिकनी होनी चाहिए और क्षैतिज रखी जानी चाहिए जिसमें अपेक्षाकृत बड़ा ढलान न हो, ताकि यह सुनिश्चित हो सके कि वाल्व ठीक से कस सके और काम कर सके। इसके अलावा, बोल्ट को सममित रूप से कसा जाना चाहिए।
4. स्थापना के बाद, वायवीय एक्चुएटर के दो एयर इनटेक में हवा पंप करें, और सुनिश्चित करें कि वाल्व प्लेट ठीक से काम करे।
5. यदि नियंत्रण स्विच स्थापित है, तो सुनिश्चित करें कि इसके पैरामीटर बाहरी बिजली स्रोत को पूरा कर सकते हैं और यह पूरी तरह से खुले या पूरी तरह से बंद होने पर ठीक से काम कर सकता है।
समस्या निवारण विधि
| समस्याएं | कारण | समस्या निवारण विधि |
| रिसाव | बाहरी वस्तु | बाहरी वस्तु हटा दें |
| सील वॉशर अमान्य है | सील वॉशर बदलें | |
| वाल्व कोर घर्षण | वाल्व कोर बदलें | |
| वाल्व खुल या बंद नहीं हो सकता | घूमने वाले हिस्से लचीले या अमान्य हो जाते हैं | संबंधित भागों को समायोजित या बदलें |
| अपर्याप्त दबाव या रिसाव | आपूर्ति वायु रेखा की जाँच और मरम्मत करें | |
| वायवीय घटक बूढ़े या अमान्य हो जाते हैं | संबंधित वायवीय घटकों को बदलें |
स्थापना आयाम और रूपरेखा
| डीएन | एच | डी | के | डी | एन-सी |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| नहीं। | वस्तु | सामग्री | नहीं। | वस्तु | सामग्री |
| 1 | ऊपरी वाल्व बॉडी | डक्टाइल कास्ट आयरन | 5 | निचला वाल्व बॉडी | डक्टाइल कास्ट आयरन |
| 2 | सील रिंग | सिरेमिक या मिश्र धातु | 6 | रोटेटिंग शाफ्ट | 45# स्टील |
| 3 | वाल्व प्लेट | सिरेमिक या मिश्र धातु | 7 | रोटरी आर्म | डक्टाइल कास्ट आयरन |
| 4 | स्विंग आर्म | डक्टाइल कास्ट आयरन | 8 | वायवीय एक्चुएटर | एल्यूमीनियम |
प्र: क्या आप मुफ्त नमूने दे सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्र: आपका व्यवसाय दायरा क्या है?
A: हमारा व्यवसाय दायरा हैनिर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयलफिटिंग, प्रेशर गेजआदि।
प्र:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्र: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्र: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसेमाउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? A: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्र: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है
प्र: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
प्र: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
