उत्पाद विवरण:
|
| दबाव: | 0 . 0 . 2 - 0 . 2 - 0 . 6MPa 6MPa | तापमान: | - 25 ~ 60 ℃ |
|---|---|---|---|
| सापेक्षिक आर्द्रता: | ≤ 85 % | मध्यम: | साफ़ हवा |
| वोल्टेज: | AC220V / DC24V / AC110V / AC24V | डायाफ्राम: | दोहरा डायाफ्राम |
| व्यास: | 3 | 90903-63014 असर का आकार: | एडीसी 12 डाई कास्ट |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

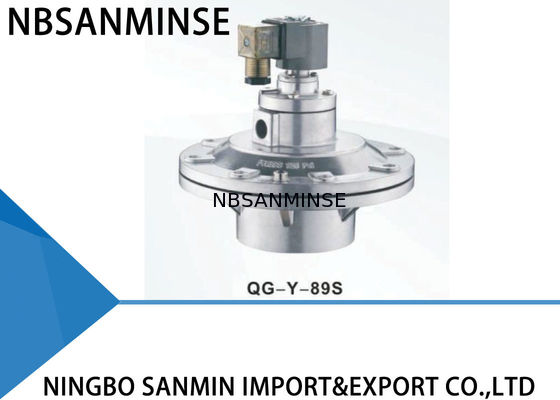

क्यूजी - वाई - 89एस सीरीज इलेक्ट्रोमैग्नेटिक पल्स वाल्व गोयेन समान प्रकार एम्बेडेड टाइप एयर पल्स वाल्व
गोयेन समान प्रकार
एम्बेडेड
पल्स वाल्व पायलट हेड, डायाफ्राम और वाल्व एल्यूमीनियम बॉडी से बना होता है। डायाफ्राम का पिछला कैविटी क्षेत्र सामने वाले से बड़ा होता है। बड़े दबाव के प्रभाव के कारण डायाफ्राम बंद स्थिति में रखा जाता है।
पल्स सिग्नल गायब हो जाता है और आर्मेचर का स्प्रिंग तुरंत मूविंग बार को फिर से स्थापित करने के लिए काम करता है ताकि बैलेंसिंग होल को बंद किया जा सके। डायाफ्राम के पिछले कैविटी में दबाव गैस और स्प्रिंग मिलकर वाल्व को बंद करने वाले पैसेज पर काम करते हैं, जिससे सफाई रुक जाती है।
डायाफ्राम में डैम्पिंग होल आर्मेचर के मूविंग बार के संतुलन के लिए रुकने पर एयरफ्लो को डैम्प करने का काम करता है और पैसेज को बंद करने और सफाई रोकने के लिए बैलेंसिंग होल बंद होते ही हवा को पिछले कैविटी में स्थानांतरित करता है।
सामग्री निर्माण
| बॉडी | एडीसी12 डाई कास्ट |
| आर्मेचर | 430एफआर स्टेनलेस स्टील |
| डायाफ्राम | नाइट्राइल या विटॉन |
| स्प्रिंग | 321 स्टेनलेस स्टील |
| फास्टनर | 302 स्टेनलेस स्टील |
तकनीकी पैरामीटर
| राइट एंगल | एम्बेडेड | इनलाइन | प्लग | |
| डिजाइन-प्रेशर | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| वर्किंग-प्रेशर | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| परिवेश तापमान | -25~60℃ कम या उच्च तापमान के लिए अनुकूलित | |||
| सापेक्ष आर्द्रता | ≤85% | |||
| वर्किंग मीडियम | साफ हवा | |||
| वोल्टेज | AC220V/DC24V/AC110V/AC24V अनुकूलित | |||
| सुरक्षा वर्ग | IP65 | |||
| डायाफ्राम लाइफ | एक मिलियन से अधिक साइकिल | |||
| Cv/Kv | विवरण के लिए हमें कॉल करें | |||
सामान्य विफलता और समस्या निवारण
स्थापना और कमीशनिंग के दौरान
विफलता के लक्षण
1. वाल्व सभी नहीं खुल सकते हैं, लेकिन अग्रणी भाग कार्य करता है।
2. कुछ वाल्व काम नहीं करते हैं, लेकिन अन्य सामान्य हैं।
3. वाल्व सभी बंद नहीं हो सकते हैं। रिसाव है। गैस डोम स्थापित करने का कोई तरीका नहीं है।
4. कुछ वाल्व बंद नहीं हो सकते हैं। रिसाव है।
5. एक वाल्व धीरे-धीरे बंद हो रहा है।
1. झिल्ली पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। मूविंग आयरन कोर अवरुद्ध है।
1. गैस डोम दबाव की जांच करें कि क्या यह बहुत कम है।
2. वाल्व कॉइल कनेक्शन और कॉइल की जांच करें।
3 (1). वाई-वाल्व। एक ही गैस डोम के लिए कुछ वाल्व लीक हो रहे हैं, जिससे सभी वाल्वों में रिसाव हो रहा है।
3 (2). जेड-वाल्व। वाल्व इनलेट और ब्लोइंग मजल उल्टे स्थापित हैं।
4. झिल्ली पर कुछ गंदगी या मलबा है, यह मूविंग आयरन कोर को अवरुद्ध कर रहा है।
5. झिल्ली का छिद्र अवरुद्ध है।
1. झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। मूविंग आयरन कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
1. रिसाव की जाँच करें।
2. सहायक उपकरण बदलें।
3 (1). रिसाव की जाँच करें।
3 (2). पुनः स्थापित करें।
4. झिल्ली को साफ करें और जांचें कि झिल्ली पूरी है। मूविंग आयरन कोर और एयर लॉक की जांच करें।
5. झिल्ली के छिद्र को साफ करें।
उपयोग अवधि के दौरान
विफलता के लक्षण
1. कुछ वाल्व लीक हो रहे हैं। झिल्ली कसकर बंद नहीं हो सकती है और वाल्व हमेशा थोड़ा खुला रहता है।
2. कॉइल गर्म है और जल गया है।
3. वोल्टेज मौजूद है लेकिन वाल्व संचालित नहीं होता है।
4. परिवेश का तापमान -20℃ से नीचे है। वाल्व लीक हो रहा है और खुल नहीं सकता है।
संभावित कारण
1. झिल्ली पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। मूविंग आयरन कोर अवरुद्ध है।
2. यह बहुत लंबे समय से चालू है।
3. झिल्ली क्षतिग्रस्त है और छिद्र अवरुद्ध है।
4. परिवेश का तापमान बहुत कम है और वाल्व में पाला है।
समस्या निवारण
1. झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। मूविंग आयरन कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
2. नियंत्रण प्रणाली की कार्य स्थिति की जांच करें।
3. समय पर सहायक उपकरण बदलें।
4. इन्सुलेशन पर ध्यान दें और उचित तापमान बनाए रखें।
प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं?
ए: हाँ,
लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055 प्रश्न: आपका व्यवसाय दायरा क्या है?
ए: हमारा व्यवसाय दायरा है
निर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटर चालित वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर,एयर और ऑयल फिटिंग, प्रेशर गेजआदि।प्रश्न:
आप किस प्रकार के उत्पाद बना सकते हैं?ए: हम कई तरह के स्टेनलेस स्टील बना सकते हैं,
पीतल, एल्यूमीनियमसामग्री प्रसंस्करण। जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी का वाल्व/ वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?ए: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
ए: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमेंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
क्या कोई वारंटी उपलब्ध है?
फोकस पॉइंट प्रश्न: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? पीटी, एनपीटी और जी थ्रेड्स के बीच क्या अंतर है?
ए:
जी थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है।
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सीलिंग कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है। प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: एमपीए, बार, साई, किग्रा/सेमी²?
ए: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
ए: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, तरल में प्रवेश करने वाला पायलट हेड, वाल्व कोर और स्प्रिंग समस्या,
वातावरण
गर्म, भारी कंपन आदि।प्रश्न: उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए?
फोकस पॉइंट उच्च तापमान वातावरण के उपाय
| अत्यधिक ठंड वातावरण के उपाय | सील | फ्लोरोरबर, पीटीएफई |
| कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) |
| कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन |
| अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक | विस्तार क्लीयरेंस आरक्षित करें |
| कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकोचन के कारण रिसाव को रोकें | नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत |
| इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
