उत्पाद विवरण:
|
| नाममात्र दबाव: | 1.0 (एमपीए) | प्रकार: | इनलेट वाल्व/संतुलन वाल्व |
|---|---|---|---|
| तापमान: | ＜ 450 ℃ | अधिकतम परीक्षण प्रेस: | 1.5 (एमपीए) |
| डीएन: | 50, 65, 80, 125, 150, 200, 250, 300 | वाल्व बॉडी: | कच्चा लोहा |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

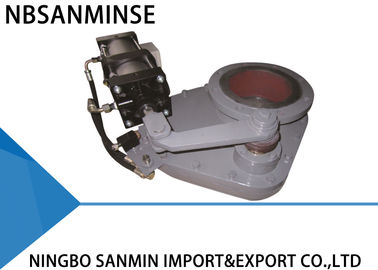

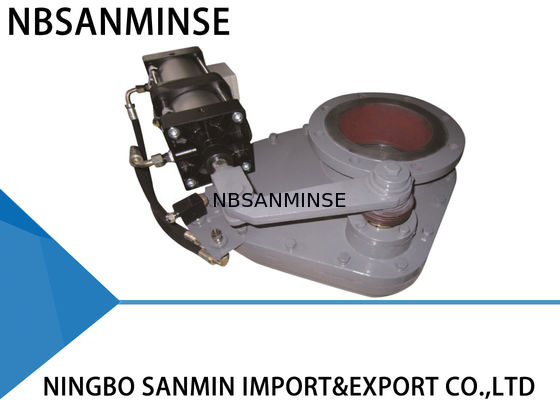

एसएमडीएफ-डीएनबी घुमावदार डिस्क वाल्व, डबल प्लेट स्विंग चेक वाल्व 1.0 एमपीए दबाव
उत्पादन की जानकारी
. घुमावदार डिस्क वाल्व सिरेमिक या हार्ड धातु घर्षण जोड़ी संरचना का उपयोग करता है, जो इसे अधिक घर्षण और बेहतर सघनता बनाता है. यह केवल अद्वितीय संरचना के कारण एक छोटे से प्रारंभिक भार की आवश्यकता है.इसके अलावाइसी कारण से वाल्व के शरीर में राख का संचय कम होता है। ये सभी विशेषताएं घूर्णन डिस्क वाल्व को टिकाऊ बनाती हैं।
संचालन सिद्धांत
आवेदन
घुमावदार डिस्क वाल्व का उपयोग थर्मल पावर प्लांट में राख परिवहन प्रणाली में किया जा सकता है। इसका उपयोग खदान, सीमेंट प्लांट, चूना काम, धातु संयंत्र में भी किया जा सकता है।रासायनिक कारखाने और अन्य क्षेत्रों में ज्वलनशील या घर्षणशील राख को ले जाने की आवश्यकता होती है।.
तकनीकी मापदंड
अधिकतम परिचालन दबावः 1.0 एमपीए
अधिकतम परीक्षण दबावः 1.5 एमपीए
ऑपरेटिंग तापमानः ≤ 200°C
. रिसाव परीक्षण दबावः 1.1 एमपीए
स्थापना
1. स्थापना से पहले कृपया इस मैनुअल को ध्यान से पढ़ें, और वायवीय एक्ट्यूएटर की स्थिति की जांच करें.
2सुनिश्चित करें कि फ्लैंज के आयाम, अधिकतम संचालन दबाव और आंतरिक नाममात्र व्यास आवश्यकताओं को पूरा करते हैं।
3. बोल्ट और नट्स को समायोजित न करें. और सुनिश्चित करें कि दो पाइपलाइनों के केंद्र और वाल्व केंद्र समाक्षीय हैं. फ्लैंज सतह चिकनी होनी चाहिए और अपेक्षाकृत बड़ी ढलान के बिना क्षैतिज रखना चाहिए,यह सुनिश्चित करने के लिए कि वाल्व ठीक से काम कर सके।इसके अलावा, बोल्ट को सममित रूप से बांधा जाना चाहिए।
4स्थापना के बाद, वायवीय एक्ट्यूएटर के दो हवा के इनलेट में हवा पंप करें और सुनिश्चित करें कि वाल्व प्लेट ठीक से काम करती है।
5. यदि नियंत्रण स्विच स्थापित है, तो सुनिश्चित करें कि इसके पैरामीटर बाहरी बिजली स्रोत को पूरा कर सकते हैं और यह पूरी तरह से खुले या पूरी तरह से बंद में ठीक से काम कर सकता है.
समस्या निवारण विधि
| समस्याएं | कारण | समस्या निवारण विधि |
| रिसाव | विदेशी निकाय | विदेशी निकाय निकालें |
| सील वाशर अमान्य है | सील वाशर बदलें | |
| वाल्व कोर घर्षण | वाल्व कोर बदलें | |
| वाल्व खोला या बंद नहीं किया जा सकता | घुमावदार भाग लचीले या अमान्य हो जाते हैं | संबंधित भागों को समायोजित या प्रतिस्थापित करें |
| अपर्याप्त दबाव या रिसाव | जाँच और मरम्मत आपूर्ति वायु लाइन | |
| न्युमेटिक घटक पुराने या अमान्य हो जाते हैं | संबंधित वायवीय घटकों को बदलें |
स्थापना का आयाम और रूपरेखा
| डीएन | H | D | क | d | n-C |
| 150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
| 200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
| 225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
| 250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
| 300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
| 200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
| नहीं। | पद | सामग्री | नहीं। | पद | सामग्री |
| 1 | ऊपरी वाल्व शरीर | लोहे का लोहा | 5 | वाल्व शरीर के नीचे | लोहे का लोहा |
| 2 | मुहर की अंगूठी | सिरेमिक या मिश्र धातु | 6 | घुमावदार शाफ्ट | 45# स्टील |
| 3 | वाल्व प्लेट | सिरेमिक या मिश्र धातु | 7 | घुमावदार बांह | लोहे का लोहा |
| 4 | स्विंग आर्म | लोहे का लोहा | 8 | निविड़ अंधकार कारीगर | एल्यूमीनियम |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
