उत्पाद विवरण:
|
| नाममात्र दबाव: | 1.0 (एमपीए) | प्रकार: | इनलेट/बैलेंस/आउटलेट |
|---|---|---|---|
| तापमान: | ≤200℃ | अधिकतम परीक्षण प्रेस: | 1.5 (एमपीए) |
| डीएन: | 50, 80, 100, 125, 150, 200, 250, 300 | वाल्व बॉडी: | कच्चा लोहा |
| प्रमुखता देना: | electromagnetic pulse valve,नाड़ी जेट solenoid वाल्व |
||

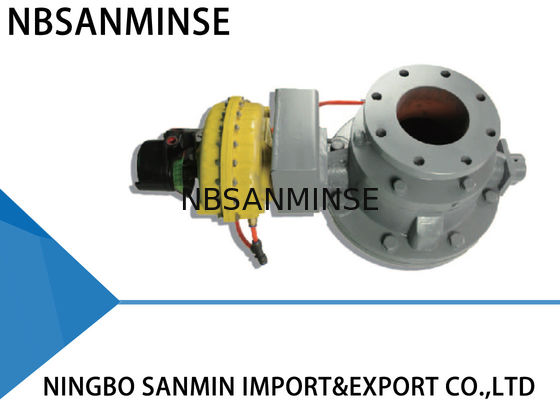

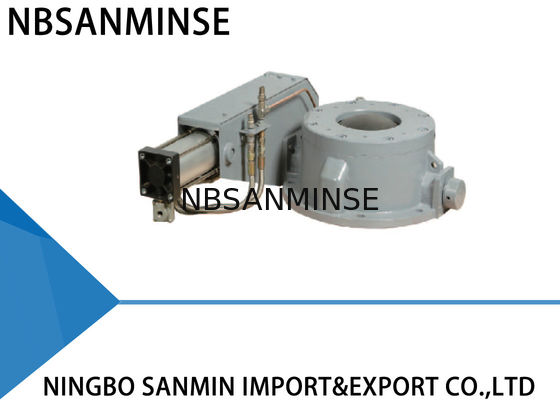

प्रोफेशनल इनलेट / बैलेंस एसएमडीएफ डोम वाल्व, डबल डिस्क चेक वाल्व
उत्पादन जानकारी
. डोम वाल्व को थोक सामग्री की वायवीय कन्वेयरिंग सिस्टम में एक ऑन-ऑफ डिवाइस के रूप में डिज़ाइन किया गया है, जो कंटेनर या पाइपलाइन में स्विचिंग ऑन और ऑफ के अपने प्रदर्शन के माध्यम से है। यह थोक सामग्री के लिए वायवीय कन्वेयरिंग सिस्टम में लागू होता है जो ढीले, सूखे, गैर-चिपचिपे और तरल होते हैं। विशेष रूप से, यह राख निपटान के लिए थर्मल पावर प्लांट में अच्छी तरह से उपयोग किया जाता है।
. डोम वाल्व को एक गोलार्ध वाल्व कोर और एक हवादार सील वॉशर का उपयोग करके चालू और बंद किया जाता है। कोर और सील वॉशर के बीच कोई घर्षण नहीं होता है क्योंकि ऑन-ऑफ की प्रक्रिया गैर-दबाव वाले वातावरण में संसाधित होती है।
. विभिन्न ऑपरेटिंग वातावरण के अनुसार, डोम वाल्व कोर विभिन्न सामग्रियों और सतह की कठोरता को नियोजित करता है। यह सुनिश्चित कर सकता है कि सील वॉशर स्थिर और उत्कृष्ट सील प्राप्त करे। रबर सील वॉशर विशेष घटकों के कारण उच्च तापमान, घर्षण, उम्र बढ़ने और अन्य प्रतिकूल प्रभावों का सामना कर सकता है। परिणामस्वरूप, रबर सील वॉशर टिकाऊ है।
डोम वाल्व का अनुप्रयोग: गैस, तरल, अर्ध-तरल और ठोस पाउडर।
संचालन सिद्धांत
. डोम वाल्व एक गोलार्ध डोम है। ऑन-ऑफ ऑपरेशन के दौरान, कोर और सील वॉशर के बीच 0.2~0.4 मिमी की दूरी बनाए रखी जाती है, जो उन्हें एक-दूसरे को छुए बिना चलने में सक्षम बनाती है। यह न्यूनतम घर्षण के उद्देश्य को पूरा करने के लिए डिज़ाइन किया गया है क्योंकि कोर और सील वॉशर के बीच कोई घर्षण नहीं होता है। वायवीय एक्चुएटर डबल एक्टिंग संस्करण का एक रैखिक सिलेंडर है। जब डोम वाल्व बंद होता है, तो सील वॉशर फूल जाता है और बाद में गोलार्ध कोर के खिलाफ दबाव डालता है, जो एक बहुत ही ध्वनि हर्मेटिकली सील रिंग बनाता है। पाइपलाइन में सामग्री की खामियों को इस प्रकार अवरुद्ध किया जाता है।
. वाल्व चक्रों में काम करता है: बंद (सील वॉशर फूल जाता है) → बंद (सील वॉशर वेंट हो जाता है) → कोर घूमता है → पूरी तरह से खुला (सील वॉशर में कोई मुद्रास्फीति क्रिया नहीं) → कोर घूमता है → बंद (सील वॉशर में कोई मुद्रास्फीति क्रिया नहीं) → बंद (सील वॉशर फूल जाता है)
सामान्य स्थिति: वाल्व कोर बंद स्थिति में है, जब रोटरी आर्म में एडजस्टमेंट बोल्ट एयर लिमिट स्विच स्टेम को नीचे रखता है और संपीड़ित हवा सील वॉशर में चार्ज हो रही है। सील वॉशर के खिलाफ दबाव दबाव गेज में इंगित किया जाता है।
खुली स्थिति: रैखिक सिलेंडर चलना शुरू कर देता है, जब रोटरी आर्म में एडजस्टमेंट बोल्ट क्विक एग्जॉस्ट वाल्व के माध्यम से हवा की सीमा से दूर हो जाता है। फिर वाल्व कोर इसके साथ घूमता है। कोर चलने की अवधि के दौरान, कोर और सील वॉशर एक-दूसरे को नहीं छूते हैं।
बंद स्थिति: टर्निंग ऑफ ऑर्डर पर, सिलेंडर वापस मुड़ना शुरू कर देता है, जब कोर एक पूर्ण बंद स्थिति तक विपरीत दिशा में चलता है और रोटरी आर्म में एडजस्टमेंट बोल्ट एयर लिमिट स्विच स्टेम को नीचे रखता है। फिर एयर सप्लाई सील वॉशर को फीड करने के लिए चालू हो जाती है। (कुल बंद से हवा रिचार्ज तक का समय एडजस्टमेंट बोल्ट द्वारा नियंत्रित होता है।)
तकनीकी पैरामीटर
अधिकतम ऑपरेटिंग दबाव: 1.0 MPA
अधिकतम परीक्षण दबाव: 1.5 MPA
ऑपरेटिंग तापमान: ≤ 250℃
लीकेज परीक्षण दबाव: 1.1 MPA
सिलेंडर का ऑपरेटिंग दबाव 0.4 MPA~0.6 MPA है। हालांकि, सील वॉशर का मुद्रास्फीति दबाव 0.4 MPA~0.6 MPA है, जो फीड दबाव - 0.15MPA से अधिक है। कृपया स्वच्छ, सूखे और तेल-मुक्त संपीड़ित हवा का उपयोग करें।
स्थापना
1. स्थापना से पहले, कृपया इस मैनुअल को ध्यान से पढ़ें, और वाल्व मॉडल, डीएन और तकनीकी मापदंडों की जांच करें।
2. संपीड़ित हवा को निकालने के बाद डोम वाल्व खोलें।
3. डोम वाल्व को पानी और गीली सामग्री से दूर रखा जाना चाहिए।
4. स्थापना पूरी होने के बाद फ्लैंज को वेल्ड न करें, या सील वॉशर क्षतिग्रस्त हो सकता है।
5. दो पाइपलाइन और वाल्व केंद्र का केंद्र सह-अक्षीय होना चाहिए। फ्लैंज सतह चिकनी होनी चाहिए और क्षैतिज रूप से बिना किसी बड़े ढलान के रखी जानी चाहिए, ताकि यह सुनिश्चित हो सके कि वाल्व ठीक से फास्टन और काम कर सके। इसके अलावा, बोल्ट सममित रूप से फास्टन किए जाने चाहिए।
6. डोम वाल्व की ऑपरेटिंग स्थिति नियमित रूप से जांचें। असामान्य स्थितियों को सही ढंग से और तुरंत हल करें।
7. कृपया सुरक्षा संचालन के सापेक्ष नियमों का पालन करें जब आप विंचिंग, स्थापना, संचालन, डिबगिंग या मरम्मत की प्रक्रिया में शामिल हों।
8. प्रत्येक डोम वाल्व ने डायनामिक परीक्षण और सापेक्ष समायोजन पूरा कर लिया है।
समस्या निवारण विधि
| समस्याएं | कारण | समस्या निवारण विधि |
| रिसाव | विदेशी वस्तु | विदेशी वस्तु हटा दें |
| सील वॉशर अमान्य है | सील वॉशर बदलें | |
| वाल्व कोर घर्षण | वाल्व कोर बदलें | |
| वाल्व खुल या बंद नहीं हो सकता | घूमने वाले हिस्से लचीले या अमान्य हो जाते हैं | संबंधित भागों को समायोजित या बदलें |
| अपर्याप्त दबाव या रिसाव | आपूर्ति हवा लाइन की जांच और मरम्मत करें | |
| वायवीय घटक उम्र बढ़ने या अमान्य हो जाते हैं | संबंधित वायवीय घटकों को बदलें |
मुख्य घटक और सामग्री
| नहीं। | वस्तु | सामग्री | नहीं। | वस्तु | सामग्री |
| 1 | वाल्व बॉडी | कास्ट आयरन | 8 | संयुक्त सील रिंग | टेट्राफ्लोरो + रबर |
| 2 | टॉप प्लेट | डक्टाइल कास्ट आयरन | 9 | गोलार्ध ब्रैकेट | डक्टाइल कास्ट आयरन |
| 3 | स्पिगोट रिंग | डक्टाइल कास्ट आयरन | 10 | रोटेटिंग शाफ्ट | 45# |
| 4 | इनर रिंग | डक्टाइल कास्ट आयरन | 11 | रोटरी आर्म | डक्टाइल कास्ट आयरन |
| 5 | सील वॉशर | विशेष रबर | 12 | मैकेनिकल स्लाइड वाल्व | एल्यूमीनियम |
| 6 | गोलार्ध | डक्टाइल कास्ट आयरन | 13 | एडजस्टिंग बोल्ट | एल्यूमीनियम |
| 7 | शाफ्ट हाउसिंग | टिन कांस्य + ग्रेफाइट | 14 | वायवीय एक्चुएटर | एल्यूमीनियम |
प्र: क्या आप मुफ्त नमूने पेश कर सकते हैं?
ए: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्र: आपका व्यवसाय दायरा क्या है?
ए: हमारा व्यवसाय दायरा हैनिर्यातकों के लिए ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयलफिटिंग, प्रेशर गेजआदि।
प्र:आप किस प्रकार के उत्पाद बना सकते हैं?ए: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्र: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
ए: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन आपको हमें प्राधिकरण देना होगा यदि यह संभव है।
प्र: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
ए: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमेंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? ए: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्र: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी थ्रेड्स में क्या अंतर है?
ए:
जी थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स को कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का आमतौर पर उपयोग किया जाता है। जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्र: दबाव इकाइयों को कैसे परिवर्तित करें: एमपीए, बार, साई, किग्रा/सेमी²?
ए: 1MPa=10bar≈145psi≈10kg
प्र: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
ए: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | चरम ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाले सामग्री का चयन करें, ठंडे सिकुड़न के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
