उत्पाद विवरण:
|
| दबाव: | 0 . 0 . 3 - 0 . 3 - 0 . 6MPa 6MPa | तापमान: | - 25 ~ 60 ℃ |
|---|---|---|---|
| सापेक्षिक आर्द्रता: | ≤ 85 % | मध्यम: | साफ़ हवा |
| वोल्टेज: | DC24V / AC110V / आदि | 90903-63014 असर का आकार: | एडीसी 12 डाई कास्ट |
| आर्मेचर: | 430FR स्टेनलेस स्टील | डायाफ्राम: | नाइट्राइल या विटॉन |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

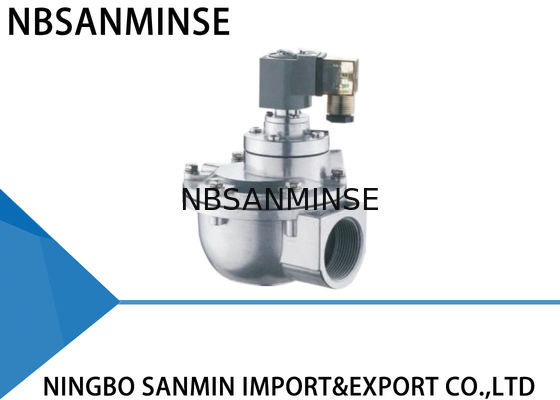

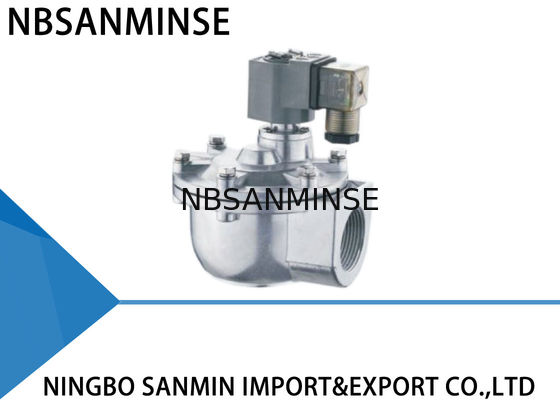

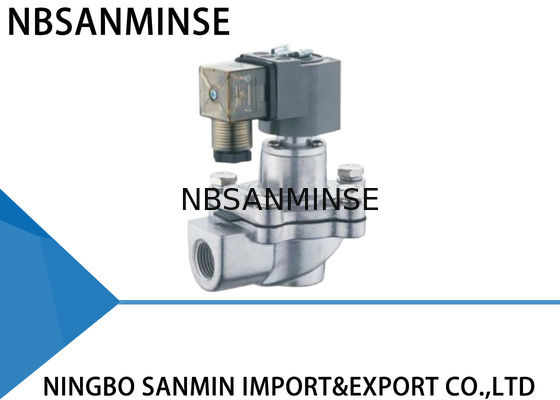

नाइट्राइल / विटॉन डायाफ्राम पल्स फ्लो वाल्व IP65 सापेक्ष आर्द्रता ≤ 85% गोयेन प्रकार
गोयेन समान प्रकार
दाहिने कोण का प्रकार
पल्स वाल्व पायलट हेड, डायाफ्राम और वाल्व एल्यूमीनियम बॉडी से बना होता है। डायाफ्राम का पिछला कैविटी क्षेत्र सामने वाले से बड़ा होता है। बड़े दबाव के प्रभाव के कारण डायाफ्राम बंद स्थिति में रखा जाता है।
इलेक्ट्रिकल पल्स कंट्रोलर इनपुट सिग्नल भेजता है ताकि इलेक्ट्रोमैग्नेटिक आर्मेचर मूविंग बार को आकर्षित करे। डायाफ्राम के पिछले कैविटी में दबाव गैस को जल्दी से छोड़ने के लिए बैलेंसिंग होल को अनक्लोज करें; सामने कैविटी में दबाव गैस डायाफ्राम को पैसेज खोलने के लिए ऊपर उठाती है और वाल्व सफाई शुरू करता है।
पल्स सिग्नल गायब हो जाता है और आर्मेचर की स्प्रिंग मूविंग बार को फिर से शुरू करने के लिए तुरंत काम करती है ताकि बैलेंसिंग होल को बंद किया जा सके। डायाफ्राम के पिछले कैविटी में दबाव गैस और स्प्रिंग मिलकर पैसेज को बंद करते हैं और वाल्व सफाई बंद कर देता है।
डायाफ्राम में डैम्पिंग होल, मूविंग बार ऑफ आर्मेचर के बैलेंसिंग के लिए होल्ड अप होने पर एयरफ्लो को डैम्प करने और पैसेज को बंद करने और सफाई रोकने के लिए बैलेंसिंग होल बंद होने पर तुरंत हवा को पिछले कैविटी में ट्रांजिट करने का कार्य करता है।
तकनीकी पैरामीटर
| दाहिने कोण | एम्बेडेड | इनलाइन | प्लग | |
| डिजाइन-दबाव | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| कार्य-दबाव | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| परिवेश तापमान | -25~60℃ कम या उच्च तापमान के लिए अनुकूलित | |||
| सापेक्ष आर्द्रता | ≤85% | |||
| कार्य माध्यम | साफ हवा | |||
| वोल्टेज | AC220V/DC24V/AC110V/AC24V अनुकूलित | |||
| सुरक्षा वर्ग | IP65 | |||
| डायाफ्राम जीवन | एक मिलियन से अधिक चक्र | |||
| Cv/Kv | विवरण के लिए हमें कॉल करें | |||
सामग्री निर्माण
| बॉडी | ADC12 डाई कास्ट |
| आर्मेचर | 430FR स्टेनलेस स्टील |
| डायाफ्राम | नाइट्राइल या विटॉन |
| स्प्रिंग | 321 स्टेनलेस स्टील |
| फास्टनर | 302 स्टेनलेस स्टील |
सामान्य विफलता और समस्या निवारण
स्थापना और कमीशनिंग के दौरान:
विफलता के लक्षण
1. वाल्व पूरी तरह से नहीं खुल सकते हैं, लेकिन अग्रणी भाग कार्य करता है।
2. कुछ वाल्व काम नहीं करते हैं, लेकिन अन्य सामान्य हैं।
3. वाल्व पूरी तरह से बंद नहीं हो सकते हैं। रिसाव है। गैस डोम स्थापित करने का कोई तरीका नहीं है।
4. कुछ वाल्व बंद नहीं हो सकते हैं। रिसाव है।
5. एक वाल्व बंद होना धीमा है।
1. झिल्ली पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। मूविंग आयरन कोर अवरुद्ध है।
1. गैस डोम दबाव की जांच करें कि क्या यह बहुत कम है।
2. वाल्व कॉइल कनेक्शन और कॉइल की जांच करें।
3 (1). वाई-वाल्व। एक ही गैस डोम के लिए कुछ वाल्व लीक हो रहे हैं, जिससे सभी वाल्वों में रिसाव हो रहा है।
3 (2). जेड-वाल्व। वाल्व इनलेट और ब्लोइंग मजल उल्टे स्थापित हैं।
4. झिल्ली पर कुछ गंदगी या मलबा है, यह मूविंग आयरन कोर को अवरुद्ध कर रहा है।
5. झिल्ली छिद्र अवरुद्ध है।
1. झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। मूविंग आयरन कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
1. रिसाव की जांच करें।
2. सहायक उपकरण बदलें।
3 (1). रिसाव की जांच करें।
3 (2). पुनः स्थापित करें।
4. झिल्ली को साफ करें और जांचें कि झिल्ली पूरी है। मूविंग आयरन कोर और एयर लॉक की जांच करें।
5. झिल्ली छिद्र को साफ करें।
उपयोग अवधि के दौरान
विफलता के लक्षण
1. कुछ वाल्व लीक हो रहे हैं। झिल्ली कसकर बंद नहीं हो सकती है और वाल्व हमेशा थोड़ा खुला रहता है।
2. कॉइल गर्म है और जल गया है।
3. वोल्टेज मौजूद है लेकिन वाल्व संचालित नहीं होता है।
4. परिवेश का तापमान -20℃ से नीचे है। वाल्व लीक हो रहा है और खुल नहीं सकता है।
संभावित कारण
1. झिल्ली पर कुछ गंदगी या मलबा है, अग्रणी भाग क्षतिग्रस्त है। मूविंग आयरन कोर अवरुद्ध है।
2. यह बहुत लंबे समय से चालू है।
3. झिल्ली क्षतिग्रस्त है और छिद्र अवरुद्ध है।
4. परिवेश का तापमान बहुत कम है और वाल्व में पाला है।
समस्या निवारण
1. झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। मूविंग आयरन कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सहायक उपकरण बदलें।
2. नियंत्रण प्रणाली की कार्य स्थिति की जांच करें।
3. समय पर सहायक उपकरण बदलें।
4. इन्सुलेशन और उचित तापमान बनाए रखने पर ध्यान दें।
प्र: क्या आप मुफ्त नमूने पेश कर सकते हैं?
A: हाँ,
लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055 प्र: आपका व्यावसायिक दायरा क्या है?
A: हमारा व्यावसायिक दायरा है
निर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटर चालित वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर,एयर और ऑयल फिटिंग, प्रेशर गेजआदि।प्र:
आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियम
सामग्री प्रसंस्करण।जैसे उच्च दबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी वाल्व/वायवीय वाल्व /एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्र: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन आपको हमें प्राधिकरण देना होगा यदि यह संभव है।प्र: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसेनमाउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
प्र:
क्या कोई वारंटी उपलब्ध है?
A: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
उच्च तापमान वातावरण के उपाय A:
जी थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है।
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका टूथ प्रोफाइल कोण 60 डिग्री है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्र: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm²? A: 1MPa=10bar≈145psi≈10kg
प्र: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरण
गर्म, भारी कंपन आदि।
प्र:उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
उच्च तापमान वातावरण के उपाय चरम ठंड वातावरण के उपाय
| सील | फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) |
| एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग |
| धातु घटक | विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकोचन के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें |
| स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
