उत्पाद विवरण:
|
| दबाव: | 0 . 0 . 3 - 0 . 3 - 0 . 6MPa 6MPa | तापमान: | - 25 ~ 60 ℃ |
|---|---|---|---|
| सापेक्षिक आर्द्रता: | ≤ 85 % | मध्यम: | साफ़ हवा |
| वोल्टेज: | AC220V / DC24V / AC110V / AC24V अनुकूलित | 90903-63014 असर का आकार: | एडीसी 12 डाई कास्ट |
| प्रमुखता देना: | electromagnetic pulse valve,pulse air valve |
||

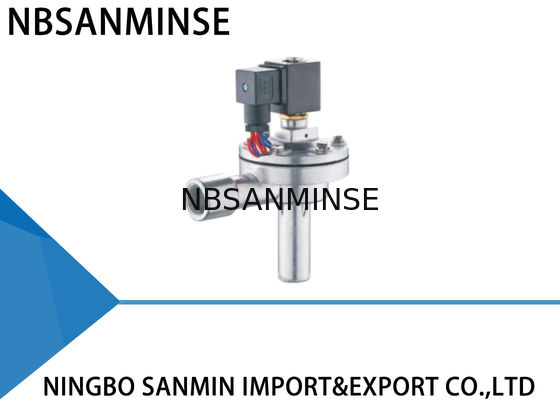

QG-Z-20A सीरीज प्यूमेटिक पल्स वाल्व राइट एंगल टाइप 220VAC / 24VDC / 110VAC GOYEN टाइप
तकनीकी पैरामीटर
| सीधा कोण | सम्मिलित | इनलाइन | प्लग | |
| डिजाइन दबाव | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| कामकाजी दबाव | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| परिवेश का तापमान | -25~60°C निम्न या उच्च तापमान के लिए अनुकूलित | |||
| सापेक्ष आर्द्रता | ≤85% | |||
| कामकाजी मध्यम | स्वच्छ हवा | |||
| वोल्टेज | AC220V/DC24V/AC110V/AC24V अनुकूलित | |||
| सुरक्षा वर्ग | IP65 | |||
| डायफ्राम जीवन | दस लाख से ज़्यादा चक्र | |||
| सीवी/केवी | विवरण के लिए हमें कॉल करें | |||
शरीरः ADC12 मरम्मत कास्ट
आर्मर : 430 FR स्टेनलेस स्टील
डायफ्राम: नाइट्रिल या विटन
स्प्रिंगः 321 स्टेनलेस स्टील
फास्टनरोंः 302 स्टेनलेस स्टील
सभी वाल्वों के लिए अच्छी गुणवत्ता वाले झिल्ली का चयन और उपयोग किया जाना चाहिए, प्रत्येक भाग की प्रत्येक विनिर्माण प्रक्रिया में जांच की जानी चाहिए और सभी प्रक्रियाओं के अनुरूप विधानसभा में रखा जाना चाहिए।प्रत्येक तैयार वाल्व को विद्युतीकृत फूंकने का परीक्षण किया जाएगा।.
स्थापना और कमीशन के दौरान
विफलता की घटनाएं
1. सभी वाल्व नहीं खोले जा सकते, लेकिन अग्रणी भाग कार्य करता है।
2. कुछ वाल्व काम नहीं करते हैं, लेकिन अन्य सामान्य हैं।
3. सभी वाल्व बंद नहीं किए जा सकते हैं। रिसाव है। गैस गुंबद स्थापित करने का कोई तरीका नहीं है।
4. कुछ वाल्व बंद नहीं किए जा सकते।
5. एक वाल्व बंद धीमी गति से होता है।
संभावित कारण
1. गैस गुंबद के दबाव को जांचें कि यह बहुत कम है या नहीं।
2। वाल्व कॉइल कनेक्शन और कॉइल की जाँच करें
वाई-वाल्व. एक ही गैस गुंबद के लिए कुछ वाल्व लीक हो रहे हैं, इस प्रकार सभी वाल्वों के लिए लीक का कारण बनता है।
3 (2) Z-वाल्व. वाल्व इनलेट और ब्लोइंग मुह के पीछे स्थापित कर रहे हैं.
4. झिल्ली पर कुछ गंदगी या मलबे हैं, जो चलती लोहे के नाभिक को अवरुद्ध कर रहे हैं।
5. झिल्ली खोखला अवरुद्ध है।
समस्या निवारण
1. रिसाव की जाँच करें
2. सामानों को बदलें
3 (१) रिसाव की जाँच करें
3 (२) पुनः स्थापित करें
4. झिल्ली को साफ करें और जांचें कि झिल्ली पूरी हो गई है। चलती लोहे के कोर और एयर लॉक की जाँच करें।
5. झिल्ली छेद को ड्रेग करें
उपयोग अवधि के दौरान
विफलता की घटनाएं
1. कुछ वाल्व लीक हो रहे हैं। झिल्ली कसकर बंद नहीं हो सकती है और वाल्व हमेशा खुला रहता है।
थोड़ा।
2. कॉइल गर्म है और जल गई है।
3. वोल्टेज मौजूद है लेकिन वाल्व काम नहीं करता है।
4. परिवेश का तापमान -20°C से नीचे है। वाल्व लीक हो रहा है और खोला नहीं जा सकता है।
संभावित कारण
1। झिल्ली पर कुछ गंदगी या मलबे हैं, अग्रणी भाग क्षतिग्रस्त है। चलती लोहे का कोर अवरुद्ध है।
2. यह बहुत लंबे समय से चालू है।
3. झिल्ली क्षतिग्रस्त है और छेद बंद है।
4. परिवेश का तापमान बहुत कम है और यहाँ वाल्व में ठंढ है।
समस्या निवारण
1. झिल्ली को साफ करें और जांचें कि झिल्ली का टुकड़ा पूरा है। चलती लोहे के कोर और एयर लॉक की जांच करें। यदि आवश्यक हो तो सामान को बदलें।
2. नियंत्रण प्रणाली की कार्य स्थिति की जाँच करें।
3. समय पर सामानों को बदल दें।
4. पृथक्करण और उचित तापमान बनाए रखने पर ध्यान दें।
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
