उत्पाद विवरण:
|
| मिडिया: | आपूर्ति की योग्यता | इंस्टालेशन: | किसी भी स्थिति |
|---|---|---|---|
| आईपी रेटेड: | आईपी66 | नियंत्रण मोड: | एकल विद्युत नियंत्रण |
| हवाई संबंध: | 1/2जी पाइप प्रकार | शक्ति स्तर: | 3.5 डब्ल्यू |
परिचयः

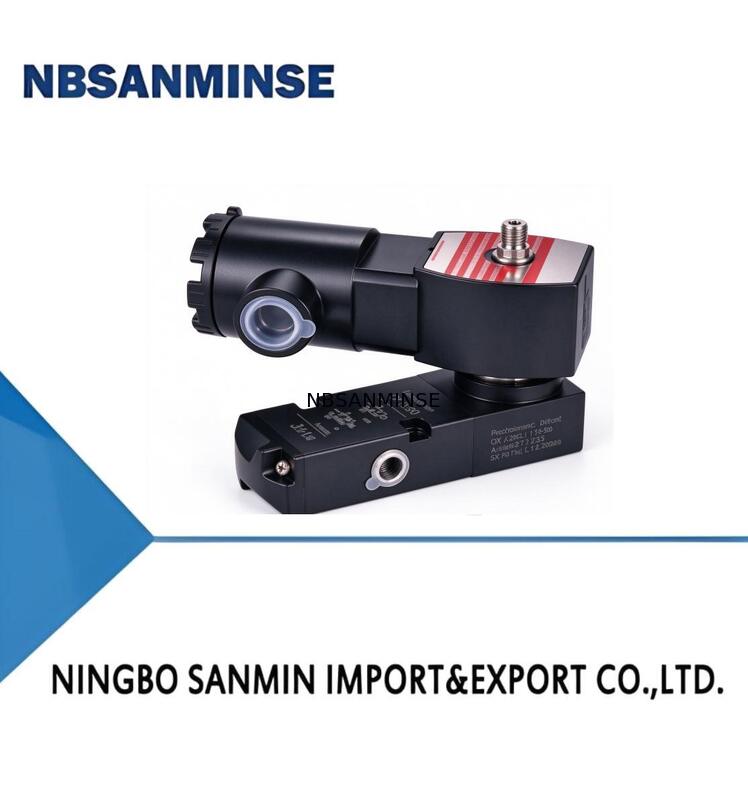

LV600 श्रृंखला सोलेनोइड वाल्व, सोलेनोइड वाल्व के साथ संयोजन में उपयोग के लिए उपयुक्त हैं प्यूमेटिक नियंत्रण वाल्व और पिस्टन actuator के अधिकांश प्रक्रिया उत्पादन में।सोलेनोइड वाल्व केवल सहायक कार्य करता है, लेकिन यह बहुत महत्वपूर्ण है। विशेष रूप से प्रक्रिया उत्पादन श्रृंखला में, सोलेनोइड वाल्व एक बहुत महत्वपूर्ण भूमिका निभाता है,जैसे गैस स्रोत की विफलता प्रक्रिया वाल्व के खोलने और बंद स्थिति को नियंत्रित करती हैजब प्रक्रिया उत्पादन सुरक्षा के लिए वाल्व कार्रवाई की आवश्यकता होती है, उनमें से अधिकांश को सोलेनोइड वाल्वों द्वारा नियंत्रित करने की आवश्यकता होती है। यह तेल में व्यापक रूप से उपयोग किया जाता है,प्राकृतिक गैस और रासायनिक उद्योग और औद्योगिक स्वचालन नियंत्रण प्रणालियों पर तेजी से प्रतिक्रिया और उच्च आवृत्ति सेवा जीवन की आवेदन आवश्यकताओं को भी पूरा कर सकते हैं.
विशेषताएं:
IEC61508 कार्यात्मक सुरक्षा मानक अनुपालन, TÜV प्रमाणित सुरक्षा अखंडता स्तर SIL3
एकल और दोहरी सोलेनोइड संरचनाएं
स्थैतिक सीलिंग डिजाइन
आंतरिक सुरक्षा कॉइल
उपलब्ध कम बिजली की खपत
सोलेनोइड ऑपरेटर के लिए स्वतंत्र दिशा या चार निश्चित दिशाएं
मैनुअल ऑपरेटर उपलब्ध
बाहरी/आंतरिक पायलट उपलब्ध
थ्रेडेड पोर्ट कनेक्शन और NAMUR इंटरफ़ेस
कार्यः
![]()
![]()
तकनीकी विनिर्देश
| आइटम | सिंगल कॉइल/डुअल कॉइल |
| पायलट श्रेणी | आंतरिक/बाहरी पायलट |
| मीडिया | गैस |
| परिवेश का तापमान | -60°C+60°C |
| मीडिया तापमान | -60°C+60°C |
| परिचालन दबाव अंतर | 29 से 145 पीएसआई ((2.0 से 10 बार) |
| प्रवाह गुणांक | 1.11Cv ((1.06m3/h,592K/min) -1/4" 3.85Cv(3.30m3/h,555.00K/मिनट) -1/2" |
| वाल्व निर्माण | स्पूल संरचना या जैकेट संरचना |
| शरीर सामग्री | एल्यूमीनियम/स्टेनलेस स्टील |
| अनुप्रयोग पर्यावरण | आंतरिक/बाहरी |
| स्थापना | कोई भी पद |
| आईपी रेटेड | IP66 |
| धमाका-प्रूफ और अनुमोदन | Ex db IC T6 Gb एक्स एमबी टीबी Ⅲआईसी टी80°C |
सोलेनोइड ऑपरेटरः
| इन्सुलेशन का वर्ग | वाट नामित बिजली की खपत | |
| डीसी वाट्स | एसी वाट्स | |
| (VA) VA HOLDING | ||
| H | 1.8~6.5W | 1.8~4W |
| मानक वोल्टेज | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 पीबीए पीएसएफसीए एससी एन 14एनजी 3 पी 1 एसटी • 24 वीडीसी
| उत्पाद श्रृंखला | डीएलवी600 | LV600 |
| वाल्व शरीर का आकार और सामग्री | पीबीए | पायलट प्रकार के एल्यूमीनियम मिश्र धातु सामग्री |
| पीबीएस | पायलट प्रकार स्टेनलेस स्टील सामग्री | |
| कॉइल श्रेणी | पीएसएफसीए | डालने के सील के साथ एल्यूमीनियम जंक्शन बॉक्स |
| पीएसएफसीएस | डालने के सील के साथ स्टेनलेस स्टील जंक्शन बॉक्स | |
| नियंत्रण मोड | sc | एकल विद्युत नियंत्रण |
| डीसी | दोहरी विद्युत नियंत्रण | |
| विद्युत इंटरफेस | एन | 1/2 "एनपीटी |
| जी | 1/2 ग्राम | |
| 14NG | एम20*1.5 | |
| हवाई कनेक्शन | 14NG | 1/4"एनपीटी पाइप प्रकार |
| 14एनएन | 1/4"एनपीटी नामूर प्रकार | |
| 38NG | 3/8"एनपीटी पाइप प्रकार | |
| 38एनएन | 3/8"एनपीटी नामुर प्रकार | |
| 12NG | 1/2"एनपीटी पाइप प्रकार | |
| 12NN | 1/2"एनपीटी नामूर प्रकार | |
| 14GB | 1/4 जी पाइप प्रकार | |
| 14GB | 1/4G नामुर प्रकार | |
| 38GB | 3/8G पाइप प्रकार | |
| 38GB | 3/8G नामूर प्रकार | |
| 12 जीजी | 1/2 जी पाइप प्रकार | |
| 12GB | 1/2G नामूर प्रकार | |
| फ़ंक्शन प्रकार | 3 | 3 बंदरगाह 2 स्थिति |
| 5 | 5 बंदरगाह 2 स्थिति | |
| 35 | 5/3 दबाव केंद्र | |
| 35E | 5/3 निकास केंद्र | |
| 35C | 5/3 बंद केंद्र | |
| शक्ति स्तर | पी | 3.5W |
| एलपी | <3W | |
| मैनुअल ऑपरेटर | 1 | कोई मैनुअल ऑपरेशन नहीं |
| 2 | मैनुअल ऑपरेशन के साथ | |
| तापमान | एसटी | [-20°°C+60°C][-20°C~+60°°C] |
| ओएल | [-40°C~+60°°C]आई-40°C~+60°°C] | |
| विशेष | * | अनुरोध पर विशेष |
| वोल्टेज | 24 वीडीसी 110 वीडीसी 24VAC 220VAC |
उपकरण पर विशेष विकल्प उपलब्ध हैं।
विवरण के लिए उत्पाद डेटाशीट देखें।
