उत्पाद विवरण:
|
| तापमान: | (-20℃~+60℃) | शक्ति स्तर: | <0.8W |
|---|---|---|---|
| फ़ंक्शन प्रकार: | 3 पोर्ट 2 स्थिति | हवाई संबंध: | 1/4जी पाइप प्रकार |
| इंस्टालेशन: | किसी भी स्थिति | मिडिया: | वायु + ऊर्जा गैस |
परिचय:

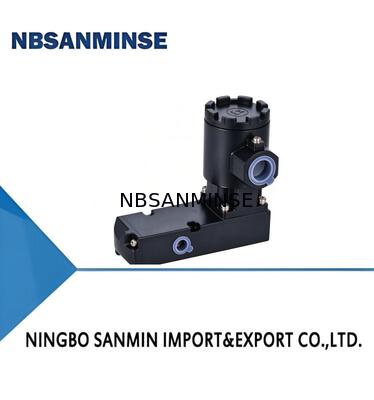

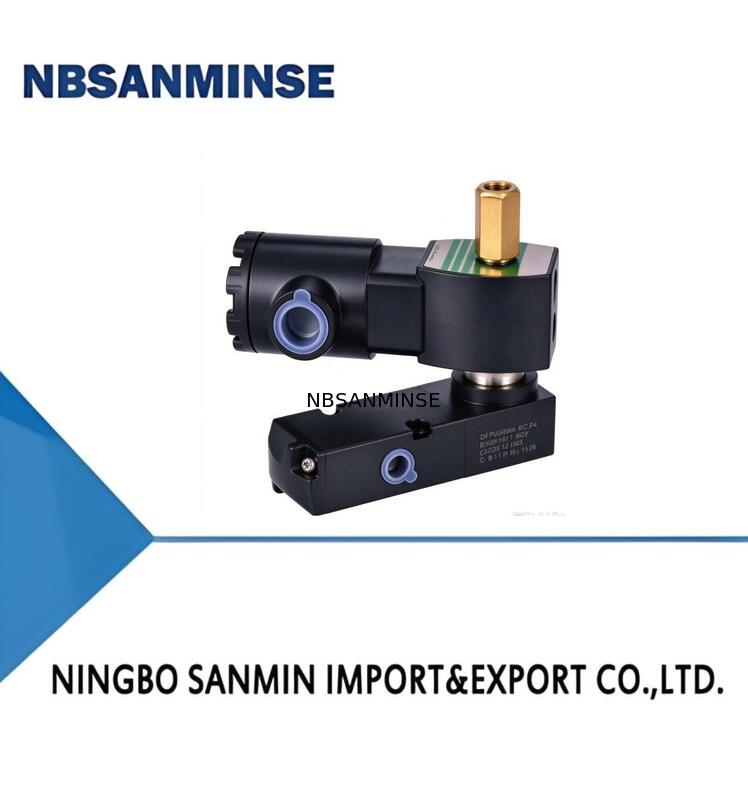

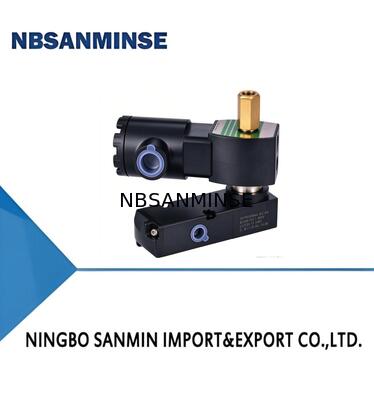

LV600 श्रृंखला सोलनॉइड वाल्व, सोलनॉइड वाल्व अधिकांश प्रक्रिया उत्पादन में वायवीय नियंत्रण वाल्व और पिस्टन एक्चुएटर के साथ संयोजन में उपयोग के लिए उपयुक्त हैं। इस अवसर पर, सोलनॉइड वाल्व केवल एक सहायक कार्य निभाता है, लेकिन यह बहुत महत्वपूर्ण है। विशेष रूप से प्रक्रिया उत्पादन श्रृंखला में, सोलनॉइड वाल्व एक बहुत महत्वपूर्ण भूमिका निभाता है, जैसे कि गैस स्रोत की विफलता प्रक्रिया वाल्व की खुली और बंद स्थिति को नियंत्रित करती है। जब प्रक्रिया उत्पादन सुरक्षा के लिए वाल्व कार्रवाई की आवश्यकता होती है, तो उनमें से अधिकांश को सोलनॉइड वाल्व द्वारा नियंत्रित करने की आवश्यकता होती है। यह तेल, प्राकृतिक गैस और रासायनिक उद्योग में व्यापक रूप से उपयोग किया जाता है और औद्योगिक स्वचालन नियंत्रण प्रणालियों पर तेज प्रतिक्रिया और उच्च-आवृत्ति सेवा जीवन की अनुप्रयोग आवश्यकताओं को भी पूरा कर सकता है।
विशेषताएं:
IEC61508 कार्यात्मक सुरक्षा मानक अनुपालन, TÜV प्रमाणित सुरक्षा अखंडता स्तर SIL3
एकल और दोहरी सोलनॉइड निर्माण
स्थैतिक सीलिंग डिजाइन
आंतरिक सुरक्षा कॉइल
कम बिजली की खपत उपलब्ध
सोलनॉइड ऑपरेटर के लिए मुक्त दिशा या चार निश्चित दिशाएं
मैनुअल ऑपरेटर उपलब्ध
बाहरी/आंतरिक पायलट उपलब्ध
थ्रेडेड पोर्ट कनेक्शन और NAMUR इंटरफ़ेस
कार्य:
![]()
तकनीकी विनिर्देश
| वस्तु | एकल कॉइल/दोहरी कॉइल |
| पायलट श्रेणी | पायलट प्रकार |
| मीडिया | एयर+अक्रिय गैस |
| रेटेड पर्यावरणीय तापमान सीमा | -60℃ ~60℃ |
| मीडिया तापमान | -60℃ ~ 60℃ |
| संचालन दबाव अंतर | 0 से 145 psi (0 से 10 बार) |
| प्रवाह गुणांक | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| वाल्व निर्माण | स्पूल संरचना या जैकेट संरचना |
| बॉडी सामग्री | एल्यूमीनियम/पीतल/स्टेनलेस स्टील |
| अनुप्रयोग पर्यावरण | इनडोर/आउटडोर |
| स्थापना | कोई भी स्थिति |
| आईपी रेटेड | IP65 |
| मैनुअल ऑपरेटर | डिफ़ॉल्ट रूप से शामिल |
सोलनॉइड ऑपरेटर
| वाट रेटिंग पावर खपत | डीसी वाट | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| उत्पाद श्रृंखला | LV600 | श्रृंखला LV600 |
| वाल्व बॉडी फॉर्म और सामग्री | PBA | पायलट प्रकार एल्यूमीनियम मिश्र धातु सामग्री |
| PBS | पायलट प्रकार स्टेनलेस स्टील सामग्री | |
| कॉइल श्रेणी | PSFBA | एल्यूमीनियम मिश्र धातु जंक्शन बॉक्स जिसमें पोरिंग सील है |
| PSFBS | स्टेनलेस स्टील जंक्शन बॉक्स जिसमें पोरिंग सील है | |
| FBA | विस्फोट-रोधी एल्यूमीनियम मिश्र धातु | |
| FBS | विस्फोट-रोधी स्टेनलेस स्टील | |
| नियंत्रण मोड | SC | एकल विद्युत नियंत्रण |
| DC | डबल विद्युत नियंत्रण | |
| विद्युत इंटरफ़ेस | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| एयर कनेक्शन | 14NG | 1/4NPT पाइप प्रकार |
| 14NB | 1/4NPT नामुर प्रकार | |
| 38NG | 3/8NPT पाइप प्रकार | |
| 38NB | 3/8NPT नामुर प्रकार | |
| 12NG | 1/2NPT पाइप प्रकार | |
| 12NB | 1/2NPT नामुर प्रकार | |
| 14G | 1/4G पाइप प्रकार | |
| 14GB | 1/4G नामुर प्रकार | |
| 38G | 3/8G पाइप प्रकार | |
| 38GB | 3/8G नामुर प्रकार | |
| 12G | 1/2G पाइप प्रकार | |
| 12GB | 1/2G नामुर प्रकार | |
| कार्य प्रकार | 3 | 3 पोर्ट 2 स्थिति |
| 5 | 5 पोर्ट 2 स्थिति | |
| 35P | 5/3 दबाव केंद्र | |
| 35C | 5/3 बंद केंद्र | |
| 35E | 5/3 निकास केंद्र | |
| शक्ति स्तर | P | <0.8W |
| LP | <3W | |
| मैनुअल ऑपरेटर | 1 | कोई मैनुअल ऑपरेशन नहीं |
| 2 | मैनुअल ऑपरेशन के साथ | |
| तापमान | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| विशेष | * | अनुरोध पर विशेष |
| वोल्टेज | 24VDC |
उपकरण के साथ विशेष विकल्प उपलब्ध हैं।
विवरण के लिए उत्पाद डेटाशीट देखें।
