उत्पाद विवरण:
|
| वोल्टेज: | 24वीडीसी | शक्ति स्तर: | 3.5W~6W |
|---|---|---|---|
| फ़ंक्शन प्रकार: | 5/3निकास केंद्र | हवाई संबंध: | 3/8जी पाइप प्रकार |
| इंस्टालेशन: | किसी भी स्थिति | मिडिया: | वायु/एलनर्ट गैस |
परिचय:

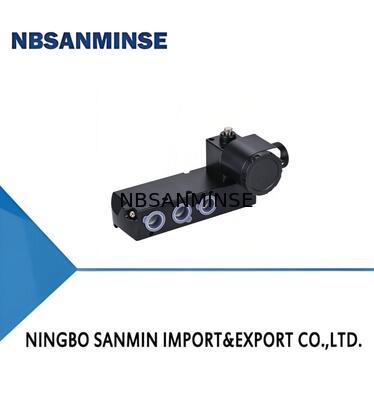

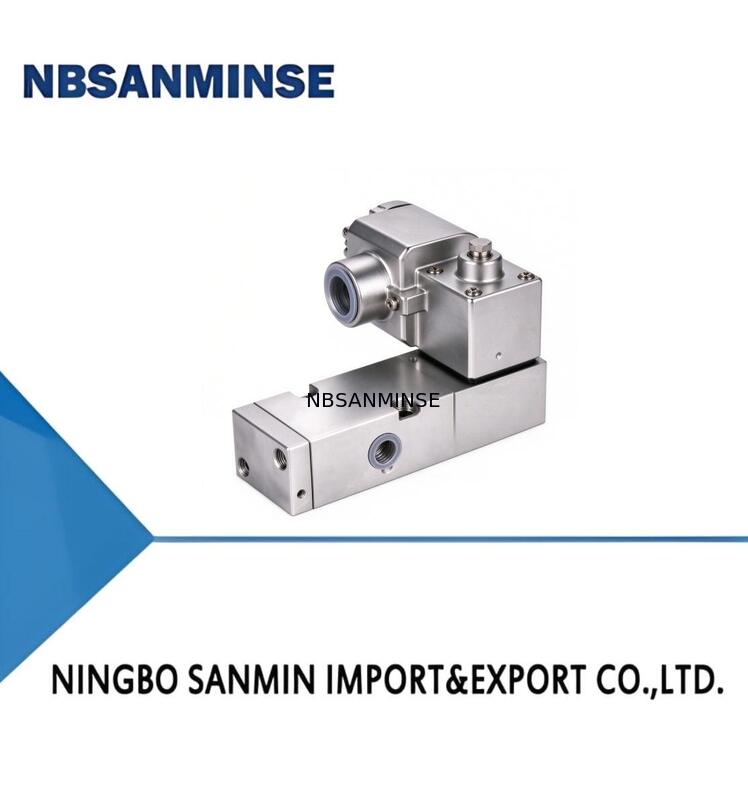

LV600 श्रृंखला सोलनॉइड वाल्व, सोलनॉइड वाल्व अधिकांश प्रक्रिया उत्पादन में वायवीय नियंत्रण वाल्व और पिस्टन एक्चुएटर के साथ संयोजन में उपयोग के लिए उपयुक्त हैं। इस अवसर पर, सोलनॉइड वाल्व केवल एक सहायक कार्य निभाता है, लेकिन यह बहुत महत्वपूर्ण है। विशेष रूप से प्रक्रिया उत्पादन श्रृंखला में, सोलनॉइड वाल्व एक बहुत महत्वपूर्ण भूमिका निभाता है। जैसे कि जब गैस स्रोत विफल हो जाता है, जब प्रक्रिया उत्पादन सुरक्षा वाल्व कार्रवाई की मांग करती है, तो उनमें से अधिकांश को सोलनॉइड वाल्व द्वारा नियंत्रित करने की आवश्यकता होती है। यह तेल, प्राकृतिक गैस और रासायनिक उद्योग में व्यापक रूप से उपयोग किया जाता है और औद्योगिक स्वचालन नियंत्रण प्रणालियों पर तेज प्रतिक्रिया और उच्च-आवृत्ति सेवा जीवन की अनुप्रयोग आवश्यकताओं को भी पूरा कर सकता है।
विशेषताएं:
IEC61508 कार्यात्मक सुरक्षा मानक अनुपालन, TÜV प्रमाणित सुरक्षा अखंडता स्तर SIL3
एकल और दोहरे सोलनॉइड निर्माण
स्थैतिक सीलिंग डिजाइन
विस्फोट-रोधी Ex d प्रमाणित
कम बिजली की खपत उपलब्ध
सोलनॉइड ऑपरेटर के लिए मुक्त दिशा या चार निश्चित दिशाएं
मैनुअल ऑपरेटर उपलब्ध
बाहरी/आंतरिक पायलट उपलब्ध
थ्रेडेड पोर्ट कनेक्शन और NAMUR इंटरफ़ेस
कार्य:
![]()
तकनीकी विनिर्देश:
| मद | एकल इलेक्ट्रॉनिक नियंत्रण/दोहरा इलेक्ट्रॉनिक नियंत्रण |
| पायलट श्रेणी | पायलट प्रकार |
| माध्यम | वायु/अक्रिय गैस |
| परिवेश तापमान सीमा | -60℃ ~ 60℃ |
| माध्यम तापमान | -60℃~ 60℃ |
| संचालन दबाव अंतर | 29 से 145 psi (2.0 से 10 बार) |
| प्रवाह गुणांक | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| वाल्व निर्माण | स्पूल संरचना या जैकेट संरचना |
| बॉडी सामग्री | एल्यूमीनियम/स्टेनलेस स्टील |
| अनुप्रयोग वातावरण | इनडोर/आउटडोर |
| स्थापना | कोई भी स्थिति |
| आईपी रेटेड | IP65 |
| विस्फोट प्रूफ अनुमोदन |
सोलनॉइड ऑपरेटर:
| इन्सुलेशन का वर्ग | वाट रेटिंग पावर खपत | |
| डीसी वाट | एसी वाट | |
| (VA) VA होल्डिंग | ||
| F | 3~6.5W | 2.5~6.5W |
| मानक वोल्टेज | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| उत्पाद श्रृंखला | LV600 | श्रृंखला LV600 |
| वाल्व बॉडी फॉर्म और सामग्री | DFDA | डबल चैंबर विस्फोट-रोधी एल्यूमीनियम मिश्र धातु |
| DFDS | डबल चैंबर विस्फोट-रोधी स्टेनलेस स्टील | |
| कॉइल श्रेणी | FDA | विस्फोट-रोधी एल्यूमीनियम मिश्र धातु |
| FDS | विस्फोट-रोधी स्टेनलेस स्टील | |
| नियंत्रण मोड | SC | एकल विद्युत नियंत्रण |
| DC | दोहरा विद्युत नियंत्रण | |
| विद्युत इंटरफ़ेस | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| वायु कनेक्शन | 14NG | 1/4NPT पाइप प्रकार |
| 12NG | 1/2NPT पाइप प्रकार | |
| 38NG | 3/8NPT पाइप प्रकार | |
| 14G | 1/4G पाइप प्रकार | |
| 12G | 1/2G पाइप प्रकार | |
| 38G | 3/8G पाइप प्रकार | |
| 14NB | 1/4NPT नमूर प्रकार | |
| 14GB | 1/4G नमूर प्रकार | |
| 12NB | 1/2NPT नमूर प्रकार | |
| 12GB | 1/2G नमूर प्रकार | |
| 38NB | 3/8NPT नमूर प्रकार | |
| 38GB | 3/8G नमूर प्रकार | |
| कार्य प्रकार | 3 | 3 पोर्ट 2 स्थिति |
| 5 | 5 पोर्ट 2 स्थिति | |
| 35P | 5/3 दबाव केंद्र | |
| 35C | 5/3 बंद केंद्र | |
| 35E | 5/3 निकास केंद्र | |
| शक्ति स्तर | P | 3.5W~6W |
| LP | <3W | |
| मैनुअल ऑपरेटर | P | कोई मैनुअल ऑपरेशन नहीं |
| तापमान | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| विशेष | * | अनुरोध पर विशेष |
| वोल्टेज | 24VDC 110VDC 220VAC |
उपकरण पर विशेष विकल्प उपलब्ध हैं।
विवरण के लिए उत्पाद डेटाशीट देखें।
