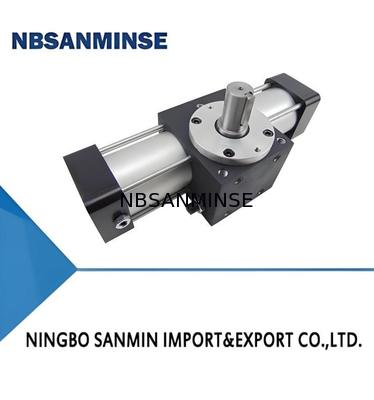

QGK रोटरी सिलेंडर चुंबकीय स्विच स्थापित किया जा सकता स्विंग कोण रेंज मनमाने ढंग से समायोजित किया जा सकता है

1. छोटी मात्रा, नवीन संरचना और अच्छा प्रदर्शन।
2. गियर-रैक ट्रांसमिशन को अपनाता है, जो बड़े और छोटे टार्च को आउटपुट करता है।
3. तेल आपूर्ति स्नेहन की कोई आवश्यकता नहीं, कोई निकास प्रदूषण नहीं।
4. एक कोण ठीक-ट्यूनिंग तंत्र से लैस, कोण सटीक नियंत्रण को सक्षम।
5. चुंबकीय स्विच स्थापित किए जा सकते हैं और स्विंग कोण सीमा को मनमाने ढंग से समायोजित किया जा सकता है।
6. एक समायोज्य ढक्कन तंत्र के साथ सुसज्जित, स्विंग स्ट्रोक के अंत में कोई प्रभाव नहीं।
7. कई स्थापना रूप, स्थापित करने में आसान और व्यापक रूप से लागू।

II. मॉडल

नोटः स्विच SR1 केवल Φ20 ̊Φ40 के साथ छोटे आकार के गियर-रैक स्विंग सिलेंडरों पर लागू होता है। स्विच FD-21R और SR401 केवल Φ63 ̊Φ125 के साथ मध्यम आकार के गियर-रैक स्विंग सिलेंडरों पर लागू होते हैं।

1सिलेंडर के मुख्य तकनीकी मापदंड

नोटः सिलेंडर ड्यूशनिंग डिवाइस की अवशोषण क्षमता से अधिक प्रभाव ऊर्जा के कारण होने वाले प्रभाव से बचने के लिए, कृपया प्रभाव ऊर्जा को अवशोषित करने के लिए एक अलग डिमपर का उपयोग करें।

2चुंबकीय स्विच के मापदंड

1.QGK-1 प्रकार मध्यम आकार का रैक और पिनियन दोलन सिलेंडर

एसडी (मूल प्रकार)

QGKG-1T (एकल आउटपुट शाफ्ट मानक प्रकार)

नोटःस्विंग एंगल समायोजन विधिः 90° दोलन वाले सिलेंडरों के लिए, पेंच 1 और 3 को समायोजित करें। 180° दोलन वाले सिलेंडरों के लिए, पेंच 1 और 2 को समायोजित करें।

QGK-1RT एकल आउटपुट शाफ्ट (स्विच प्रकार के साथ)

QGK-1T2 (डबल आउटपुट शाफ्ट)

2. QGK-2 प्रकार छोटे आकार का रैक और पिनियन दोलन सिलेंडर

एकल आउटपुट शाफ्ट प्रकार छोटे आकार के रैक और पिनियन दोलन सिलेंडर का रूपरेखा चित्र

डबल आउटपुट शाफ्ट प्रकार के छोटे आकार के रैक और पिनियन दोलन सिलेंडर का रूपरेखा चित्र

नोटःतालिका में, L, L1 और □N दोहरे आउटपुट शाफ्ट के लिए स्थापना आयाम हैं।

QGK-2 प्रकार के छोटे आकार के रैक और पिनियन दोलन सिलेंडर के लिए सामानों की आयाम तालिका
