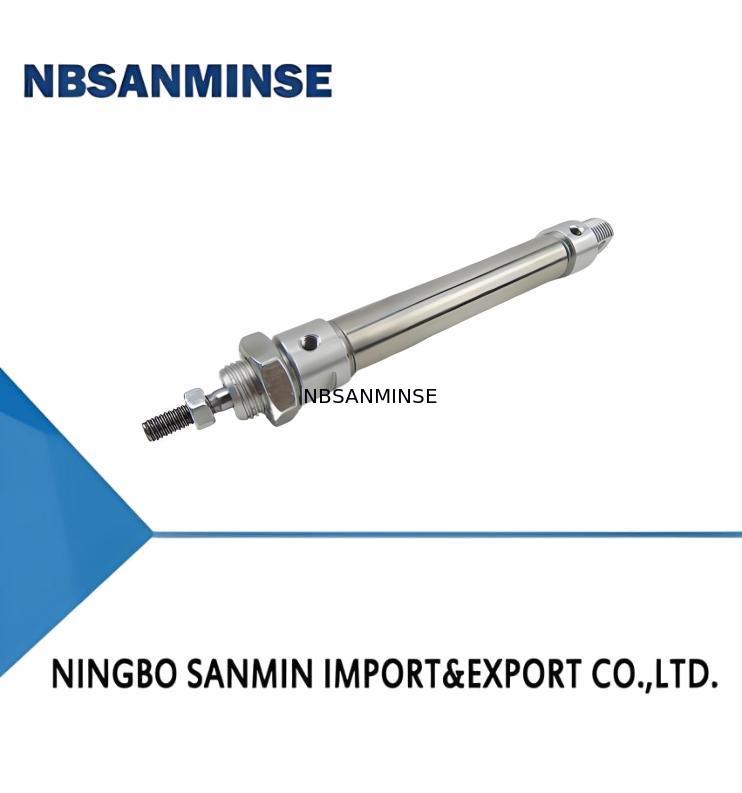

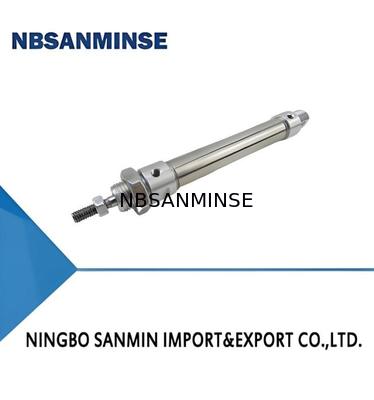

उत्पाद विवरण:
|
| कुशनिंग फॉर्म: | कुशन पैड | प्रूफ का दबाव: | 15(बार) |
|---|---|---|---|
| संचालन तापमान: | -25 ~ +80(℃) | तेल आपूर्ति: | आवश्यक नहीं |
| परिचालन गति: | 50~500(मिमी/सेकेंड) | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | 10Y-1 मॉडल वायवीय वायु सिलेंडर,15 बार प्रूफ प्रेशर एयर सिलेंडर,कुशन पैड कुशनिंग वायवीय सिलेंडर |
||
1. पुर्जे एल्यूमीनियम मिश्र धातु से बने होते हैं, जिनमें हल्का वजन और छोटा आयतन होता है। सिलेंडर बैरल का आंतरिक छेद हार्ड एनोडाइज्ड होता है, विशेष रूप से घिसाव-प्रतिरोधी, लंबी सेवा जीवन के साथ।
2. स्थापना आयाम ISO (अंतर्राष्ट्रीय मानक) का अनुपालन करते हैं।
3. तेल-मुक्त (तेल-लुब्रिकेटेड भी उपलब्ध है) स्नेहन, तेल-गैस प्रदूषण से बचा जाता है, और तेल मिस्ट लुब्रिकेटर को छोड़ा जा सकता है।
II. मॉडल
| ① | सिलेंडर मॉडल | विवरण के लिए सिलेंडर प्रदर्शन तालिका देखें | |||
| ② | स्थापना प्रपत्र | विवरण के लिए अगले पृष्ठ पर आरेख देखें | |||
| ⑤ | पिछला कवर प्रपत्र | विवरण के लिए अगले पृष्ठ पर आरेख देखें | |||
| कोड | एस | पी | के | ||
| नाम | बुनियादी प्रकार | अक्षीय पोर्ट | एफडी-13आरवी | ||
| ⑥ | वाल्व संचालन मोड | ए: ऊर्जावान होने पर पुश प्रकार | |||
| बी: ऊर्जावान होने पर पुल प्रकार | |||||
| ⑦ | वाल्व ऑपरेटिंग वोल्टेज | 5: एसी220वी 50 हर्ट्ज | |||
| 8: डीसी24वी | |||||
| ⑧ | स्विच मॉडल | स्विच प्रदर्शन तालिका देखें | |||
| कोड | के | एच | |||
| नाम | एफडी-03आर | एफडी-13आरवी | |||
| ⑨ | स्विच की संख्या | ||||
| ⑩ | रॉड एंड कनेक्शन एक्सेसरीज | विवरण के लिए अगले पृष्ठ पर आरेख देखें | |||
III. ग्राफिकल प्रतीक और उपस्थिति
IV. मुख्य तकनीकी पैरामीटर
1. सिलेंडर के मुख्य तकनीकी पैरामीटर
| किस्म | मानक प्रकार | स्विच के साथ प्रकार | वाल्व के साथ प्रकार | वाल्व और स्विच के साथ प्रकार |
| मॉडल | 10वाई-1 | 10वाई-1आर | 10वाई-1वी | 10वाई-1के |
| सिलेंडर बोर (मिमी) | φ8,Φ10,Φ12,Φ16,Φ20,φ25,中32,Φ40,φ50 | 中20,Φ25,中32,中40,φ50 | ||
| अधिकतम स्ट्रोक (मिमी) | Φ8,Φ10:200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800 | |||
| अधिकतम स्ट्रोक (मिमी) | कोई सीमा नहीं | 37 | कोई सीमा नहीं | 37 |
| ऑपरेटिंग दबाव रेंज (बार) | Φ8~16:1～10;Φ20~φ50:0.5～10 | 1.5～10 | ||
| प्रूफ प्रेशर (बार) | 15 | |||
| ऑपरेटिंग स्पीड रेंज (मिमी/सेकंड) | Φ8~16:50～500;20~50:50～700 | 50~500 | ||
| ऑपरेटिंग तापमान रेंज (℃) | -25～+80 (गैर-जमाव की स्थिति में) | |||
| कार्यशील माध्यम | सूखी और साफ संपीड़ित हवा | |||
| कुशनिंग प्रपत्र | कुशन पैड | |||
| तेल आपूर्ति | आवश्यक नहीं (तेल-लुब्रिकेटेड भी उपलब्ध है) | |||
| मॉडल | एफडी-03आर | एफडी-13आरवी |
| ऑपरेटिंग वोल्टेज रेंज | 5~240वी डीसी/एसी | 5~240वी डीसी/एसी |
| ऑपरेटिंग करंट रेंज | 100एमए (अधिकतम) | 500एमए |
| अधिकतम संपर्क क्षमता | 10डब्ल्यू (अधिकतम) | 10डब्ल्यू (अधिकतम) |
| लीकेज करंट | 0 | कोई नहीं |
| इंडिकेटर लाइट | लाल एलईडी | पीला एलईडी |
| ऑपरेशन टाइम | ||
| रिकवरी टाइम | ||
| इम्पैक्ट रेजिस्टेंस | 30जी | 30जी |
नोट:
① स्विच एफडी-03आर बोर Φ8～Φ50 वाले सिलेंडरों के लिए लागू है।
② एफडी-13आरवी बोर Φ8～Φ50 वाले सिलेंडरों के लिए लागू है।
③ वाल्व के मुख्य तकनीकी मापदंडों के लिए 10वाई-2 श्रृंखला सिलेंडरों में वाल्वों की संबंधित तालिका देखें।
प्र. क्या आप मुफ्त नमूने दे सकते हैं?
क. हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्र. आपका व्यावसायिक दायरा क्या है?
क. हमारा व्यावसायिक दायरा हैनिर्यातकों के ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
प्र. आप किस प्रकार के उत्पाद बना सकते हैं?क. हम कई तरह के स्टेनलेस स्टील बना सकते हैं,पीतल, एल्यूमीनियम
सामग्री प्रसंस्करण।जैसे उच्च दबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी वाल्व /वायवीय वाल्व /एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्र. क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?क. हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।प्र. क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
क. हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसेनमाउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
प्र. क्या वारंटी उपलब्ध है?
क. हाँ, सामान्यतः उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्र. क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? पीटी, एनपीटी और जी थ्रेड्स के बीच क्या अंतर है?
सील जी थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गैस्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है।
जी-थ्रेड गैर-सील कनेक्शन के लिए उपयोग किया जाने वाला एक बेलनाकार सीधा पाइप है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्र. दबाव इकाइयों को कैसे परिवर्तित करें: एमपीए, बार, साई, किग्रा/सेमी²?
क. 1MPa=10bar≈145psi≈10kg प्र. सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
क. गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड का तरल में प्रवेश करना, वाल्व कोर और स्प्रिंग की समस्या,
वातावरण
गर्म, भारी कंपन आदि।
प्र. उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए?
फोकस पॉइंटउच्च तापमान वातावरण के उपाय अत्यधिक ठंड वातावरण के उपाय
सील फ्लोरोरबर, पीटीएफई
| कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) |
| कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन |
| अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एड्सॉर्प्शन प्रकार), हीट ट्रेसिंग | धातु घटक | विस्तार क्लीयरेंस आरक्षित करें |
| कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे सिकुड़न के कारण रिसाव को रोकें | नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत |
| इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें | ||
