उत्पाद विवरण:
|
| प्रूफ का दबाव: | 15(बार) | कार्य का दबाव: | 1-10(बार) |
|---|---|---|---|
| ऑपरेटिंग करंट: | 100ma (अधिकतम) | कामकाजी माध्यम: | आवश्यक नहीं |
| सामग्री: | अल्युमीनियम | ||

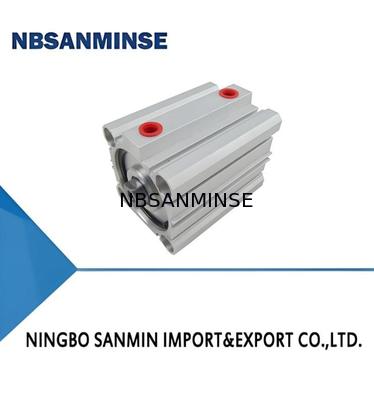

| प्रमुखता देना: | QGY मॉडल पनीमैटिक एयर सिलेंडर,आईएसओ 21287 न्यूमेटिक एयर सिलेंडर,2000 मिमी अधिकतम स्ट्रोक वायु सिलेंडर |
||
1. विदेशी उन्नत तकनीकों को पचाकर और अवशोषित करके स्वतंत्र रूप से विकसित एक नया उत्पाद।
2. छोटा अक्षीय आयाम, कॉम्पैक्ट, हल्का और सुंदर संरचना।
3. प्रत्यक्ष स्थापना, स्थापना सहायक उपकरण की आवश्यकता नहीं है।
4. तेल-मुक्त (तेल-लुब्रिकेटेड भी उपलब्ध है) स्नेहन, तेल-गैस प्रदूषण से बचा जाता है, और तेल मिस्ट लुब्रिकेटर को छोड़ा जा सकता है।
II. ग्राफिकल प्रतीक और उपस्थिति
QGY (मानक प्रकार)
QGY (D) (फ्रंट स्प्रिंग सिंगल-एक्टिंग स्टैंडर्ड टाइप)
QGYR (स्विच टाइप के साथ)
QGYR (D) (फ्रंट स्प्रिंग सिंगल-एक्टिंग स्विच टाइप के साथ)
सिलेंडर के मुख्य तकनीकी पैरामीटर
| मॉडल | QGY, QGYR | QGY(D), QGYR(D) | ||||||||||||
| सिलेंडर बोर (मिमी) | 20, 25, 32, 40, 50, 63, 80, 100, 125 |
20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | φ125 | ||||
| प्रूफ प्रेशर (बार) | 15 | |||||||||||||
| वर्किंग प्रेशर (बार) | 1~10 | 2~10 | ||||||||||||
| ऑपरेटिंग तापमान रेंज (℃) | -25 ~ +80 (गैर-जमाव की स्थिति में) | |||||||||||||
| अधिकतम स्ट्रोक (मिमी) | Φ20~Φ25:30; Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 | ||||||||||||
| अधिकतम स्ट्रोक (मिमी) | शुद्ध सूखा संपीड़ित हवा | |||||||||||||
| कार्य माध्यम | आवश्यक नहीं (तेल-लुब्रिकेटेड भी उपलब्ध है) | |||||||||||||
| अधिकतम स्ट्रोक के लिए स्प्रिंग | प्रारंभिक प्रतिक्रिया बल (N) | 14.5 | 22.8 | 32 | 51.8 | 72 | 83.2 | 115.5 | 128.7 | 488 | ||||
| अंतिम प्रतिक्रिया बल (N) | 48.1 | 57 | 102 | 142.5 | 216 | 211.2 | 247.5 | 260.7 | 1442 | |||||
स्विच का मॉडल और मुख्य तकनीकी पैरामीटर
| कोड | मॉडल | लागू बोर | ऑपरेटिंग वोल्टेज रेंज | ऑपरेटिंग करंट रेंज | अधिकतम संपर्क क्षमता | ||||||
| V | FD-72R | Φ20~Φ100 | 5~240V DC/AC | 100mA (अधिकतम) | 10W | ||||||
QGY थिन सिलेंडर का आउटलाइन ड्राइंग
बोर रेंज: Φ20~Φ25
बोर रेंज: Φ32~Φ125
QGY (D) फ्रंट स्प्रिंग सिंगल-एक्टिंग थिन सिलेंडर का आउटलाइन ड्राइंग
बोर रेंज: Φ20~Φ25
बोर रेंज: Φ32~Φ125
Q: क्या आप मुफ्त नमूने पेश कर सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
Q: आपका व्यावसायिक दायरा क्या है?
A: हमारा व्यावसायिक दायरा हैनिर्यातकर्ता ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
Q:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोज़माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? A: हाँ, सामान्यतः उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
Q: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT, और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। G-थ्रेड एक बेलनाकार सीधा पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
Q: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज़, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन टाइप), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री का चयन करें, कोल्ड श्रिंकेज के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, कोल्ड कंडेनसेशन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, हीट इंसुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इंसुलेशन सामग्री के साथ लपेटें |
