उत्पाद विवरण:
|
| परिचालन दाब: | 15~8(बार) | प्रूफ का दबाव: | 12(बार) |
|---|---|---|---|
| बोर व्यास: | 32(मिमी) | अधिकतम स्ट्रोक: | 500 (मिमी) |
| संचालन तापमान: | -25~+80(℃) | सामग्री: | एल्यूमीनियम और स्टील |
| प्रमुखता देना: | 1.5-8 बार प्यूमेटिक सोलेनोइड वाल्व,12 बार प्रूफ प्रेशर सोलेनोइड वाल्व,-25 से +80°C QGA QGB वाल्व |
||
मैं.विशेषताएं
1यह हमारी कंपनी का एक पारंपरिक उत्पाद है जिसका उत्पादन इतिहास लंबा है। निरंतर सुधार के माध्यम से यह विश्वसनीय और टिकाऊ है।
2इसमें Φ32 से Φ400 तक की चौड़ी बोर व्यास सीमा है, और स्ट्रोक को अधिकतम सीमा के भीतर मनमाने ढंग से चुना जा सकता है। विस्तारित स्ट्रोक वाले सिलेंडर को भी बातचीत के माध्यम से अनुकूलित किया जा सकता है।
3Φ32~Φ100 के बोर व्यास वाले सिलेंडरों के लिए, सामने और पीछे के छोर के ढक्कन एल्यूमीनियम मिश्र धातु से बने होते हैं,और सिलेंडर बैरल एक परिशुद्धता एल्यूमीनियम ट्यूब है जिसमें आंतरिक छेद को कठोर एनोडिक ऑक्सीकरण द्वारा इलाज किया जाता हैΦ125 Φ400 के बोर व्यास वाले सिलेंडरों के लिए, सामने और पीछे के अंत के कैप कास्ट आयरन से बने होते हैं, और सिलेंडर बैरल एक सटीक निर्बाध स्टील ट्यूब होता है जिसमें आंतरिक छेद हार्ड क्रोम लेपित होता है.
4विभिन्न प्रकार के स्थापना सहायक उपकरण और कनेक्टर हैं, जो विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करते हैं।
II. ग्राफिक प्रतीक और उपस्थिति
कुशन के बिना सिलेंडर
कुशन वाला सिलेंडर
IIमैं. मॉडल
मुख्य तकनीकी मापदंड
| मॉडल | QGA QGB | QGAI QGBI | ||||||||||
| बोर व्यास (मिमी) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 400 | 250 | 320 |
| अधिकतम स्ट्रोक (मिमी) | 500 | 800 | 1000 | 2000 | ||||||||
| ऑपरेटिंग दबाव (बार) | 1.5 ¢ 8 | |||||||||||
| प्रूफ दबाव (बार) | 12 | |||||||||||
| परिचालन तापमान सीमा (°C) | -25~+80 (गैर-जमाव की स्थिति में) | |||||||||||
| कामकाजी मध्यम | तेल धुंध युक्त शुद्ध संपीड़ित हवा | |||||||||||

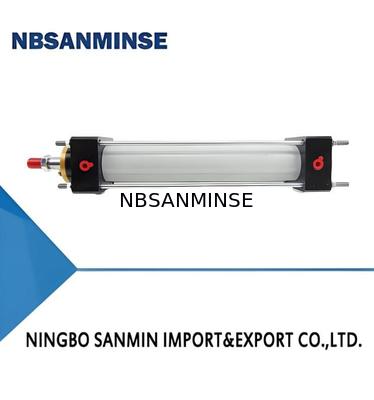

मूल प्रकार सिलेंडर
QGA, QGAI श्रृंखला
QGA, QGBIS श्रृंखला
एकल ट्र्यूनियन प्रकार का सिलेंडर (प्रकार ई)
डबल ट्र्यूनियन प्रकार का सिलेंडर (ईएस प्रकार)
सिंगल ट्र्यूनियन माउंटेड सिलेंडर (ईजेड प्रकार)
डबल ट्र्यूनियन माउंटेड सिलेंडर (ESZ प्रकार)
रियर फ्लैंज प्रकार सिलेंडर (F प्रकार)
फ्रंट फ्लैंज प्रकार सिलेंडर (FQ प्रकार)
मध्यवर्ती हिंज शाफ्ट प्रकार सिलेंडर (प्रकार Z)
पैर ब्रैकेट प्रकार सिलेंडर (प्रकार J)
मध्यवर्ती हिंज शाफ्ट समर्थन प्रकार सिलेंडर (प्रकार ZZ)
ट्यूब से लैस कनेक्टर (प्रकार L1)
रॉड से लैस कनेक्टर (प्रकार L2)
कांटा से लैस कनेक्टर (प्रकार L3)
रॉड-फोर्क संयुक्त कनेक्टर (प्रकार L4)
फोर्क-रॉड संयुक्त कनेक्टर (प्रकार L5)
ट्यूब कनेक्टर
रॉड कनेक्टर
कांटा कनेक्टर
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
