10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन
10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन

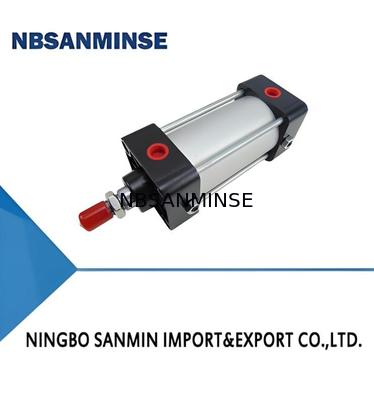

बड़ी छवि :  10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: NBSANMINSE
प्रमाणन: ISO9001
मॉडल संख्या: 10ए-5
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10PCS
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: डिब्बा
प्रसव के समय: 5-30 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: 10000pcs
संपर्क करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन

वर्णन
प्रूफ का दबाव: 15(बार) कामकाजी माध्यम: वायु, शुष्क वायु
स्नेहन: आवश्यक नहीं कुशन स्ट्रोक: 20 (मिमी)
सामग्री: अल्युमीनियम आघात प्रतिरोध: 30 ग्राम
प्रमुखता देना:

15 बार प्रूफ प्रेशर सोलेनोइड वाल्व

,

सूखी हवा काम करने वाला मध्यम वायु वाल्व

,

आई.एस.ओ. माउंटिंग आयामों वायवीय सोलेनोइड वाल्व

मानक प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 0

स्विच के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 1

वाल्व के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 2

वाल्व और स्विच के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 3

वस्तु   विवरण
①सिलेंडर मॉडल
②इंस्टॉलेशन फॉर्म: अगले पृष्ठ पर आरेख देखें
③सिलेंडर बोर: नीचे दी गई तालिका देखें
④सिलेंडर स्ट्रोक: नीचे दी गई तालिका देखें
⑤स्विच मोड
कोड नाम
जे एफडी-21आर
एच FD-19RV
एल एफडी-43आरवी
⑥स्विचों की संख्या
⑦वाल्व ऑपरेशन मोड
सिंगल सोलेनॉइड डबल सोलेनॉइड
ए: ऊर्जावान पुश प्रकार डी: स्व-धारण प्रकार
सी: 3-स्थिति बंद केंद्र प्रकार
बी: ऊर्जावान पुल प्रकार ई: 3-स्थिति निकास केंद्र प्रकार
पी: 3-स्थिति दबाव केंद्र प्रकार
⑧वाल्व ऑपरेटिंग वोल्टेज   5:एसी 220V 50HZ
  8:डीसी 24वी
⑨कनेक्शन फॉर्म   अगले पृष्ठ पर आरेख देखें
टिप्पणी   FD-19RV φ32~φ125 के लिए है
  FD-43RV φ160~φ200 के लिए है

द्वितीय. ग्राफिकल प्रतीक और उपस्थिति

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 4मानक प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 5स्विच के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 6वाल्व-सुसज्जित प्रकार - सक्रिय होने पर पुश प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 7वाल्व-सुसज्जित प्रकार - 3-स्थिति बंद केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 8वाल्व के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 9वाल्व-सुसज्जित प्रकार - सक्रिय होने पर खींचने का प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 10वाल्व-सुसज्जित प्रकार - 3-स्थिति निकास केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 11वाल्व और स्विच के साथ टाइप करें

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 12वाल्व-सुसज्जित प्रकार - सेल्फ-होल्डिंग प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 13वाल्व-सुसज्जित प्रकार - 3-स्थिति दबाव केंद्र प्रकार

तृतीय. विशेषताएँ

1. मुख्य घटक एल्यूमीनियम मिश्र धातु से बने होते हैं, इसलिए यह वजन में हल्का होता है।

सिलेंडर की दीवार कठोर एनोडिक ऑक्सीकरण से गुजरती है, जो इसे विशेष रूप से पहनने के लिए प्रतिरोधी बनाती है और लंबी सेवा जीवन सुनिश्चित करती है।

2. स्थापना आयाम आईएसओ (मानकीकरण के लिए अंतर्राष्ट्रीय संगठन) का अनुपालन करते हैं।

3. यह तेल-मुक्त स्नेहन को अपनाता है (तेल-स्नेहन भी उपलब्ध है),

तेल-गैस संदूषण से बचना और तेल धुंध स्नेहक की आवश्यकता को समाप्त करना।

4.इसके विभिन्न प्रकार और विशिष्टताएँ हैं।

स्विच और वाल्व के साथ संयोजन सिलेंडर उपलब्ध हैं,

जो पाइपिंग समय बचाता है और रखरखाव और संचालन को आसान बनाता है

चतुर्थ. मुख्य तकनीकी पैरामीटर

1. सिलेंडर के मुख्य तकनीकी पैरामीटर

पैरामीटर 10ए-5 (मानक प्रकार) 10ए-5आर (स्विच के साथ प्रकार) 10A-5V (वाल्व के साथ प्रकार) 10A-5K (वाल्व और स्विच के साथ प्रकार)
सिलेंडर बोर डी (मिमी) Φ32 ①40φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250 Φ32 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200
अधिकतम स्ट्रोक एस (मिमी) 500  800  1000  1500  500  800    1000  1500
ऑपरेटिंग दबाव रेंज (बार) 0.5～10 1.5～8
सबूत दबाव (बार) 15  12
ऑपरेटिंग स्पीड रेंज (मिमी/सेकंड) 50～700 50～500
तापमान रेंज आपरेट करना (℃) -25～+80(गैर-ठंड परिस्थितियों में) -25～+80(गैर-ठंड परिस्थितियों में)
कामकाजी माध्यम वायु, शुष्क वायु
स्नेहन आवश्यक नहीं (तेल स्नेहन वैकल्पिक)
तकिया दोनों तरफ एडजस्टेबल कुशन
कुशन स्ट्रोक (मिमी) 20  25  28  30  20  25  28
इंस्टालेशन  सिलेंडर मॉडल 10ए-5आर 10ए-5वी 10ए-5के
न्यूनतम स्ट्रोक (मिमी) - टीसी माउंटिंग ①32~φ125 125  75  125
①160~Φ200 120  165  165
न्यूनतम स्ट्रोक (मिमी) - अन्य माउंटिंग Φ32~φ125 30  50  50
①160~Φ200 110  165  165
टिप्पणियाँ:

1. स्विच वाले प्रकार के सिलेंडर के मध्य स्थान पर स्विच स्थापित करते समय,

सिलेंडर की अधिकतम गति 300 मिमी/सेकंड के भीतर होनी चाहिए,

ताकि रिले जैसे भार की प्रतिक्रिया गति मेल खा सके, और ऑपरेशन अच्छी स्थिति में हो।

2. स्विच का उपयोग लोड के साथ किया जाना चाहिए; अन्यथा, किसी भी बिजली आपूर्ति से सीधा कनेक्शन उसके जलने का कारण बनेगा।

3.जब स्विच वाले प्रकार के सिलेंडर का न्यूनतम स्ट्रोक उपरोक्त तालिका में निर्दिष्ट मान से कम हो,

एक आयातित स्विच स्थापित किया जा सकता है। कृपया ऑर्डर देते समय मॉडल के बाद "(आयातित स्विच)" शब्द जोड़ें, और कीमत अतिरिक्त होगी।



2. वाल्व के मुख्य तकनीकी पैरामीटर

निशान ए   बी डी सी ई पी
प्रकार सिंगल सोलेनॉइड  डबल सोलेनॉइड
 2-पद  3-पोजीशन
ऊर्जावान होने पर पुश प्रकार  ऊर्जावान होने पर पुल प्रकार स्व-धारण प्रकार बंद केंद्र प्रकार निकास केंद्र प्रकार  दबाव केंद्र प्रकार
रेटेड वोल्टेज एसी 220V   50HZ
डीसी 24 वी
स्वीकार्य वोल्टेज उतार-चढ़ाव ±10%
वाल्व के साथ सिलेंडर का बोर (मिमी) Φ32,①40,φ50,Φ63,Φ80,Φ100,Φ125 φ160,Φ200,Φ250
आक्रामक धारा  AC220V 45mA 100mA
करंट धारण करना  AC220V 34एमए 75mA
DC24V 295mA 300mA
बिजली की खपत AC220V 7.5वीए 16.5वीए
DC24V 7W 7.2W
इन्सुलेशन वर्ग बी
कामकाजी माध्यम वायु, शुष्क वायु
स्नेहन आवश्यक नहीं (तेल स्नेहन वैकल्पिक)
ऑपरेटिंग दबाव रेंज 1.5～8बार
प्रूफ का दबाव 12 बार

3. स्विच के मुख्य तकनीकी पैरामीटर

निशान जे एच एल
मॉडल (1.5 मीटर लचीली केबल के साथ) एफडी-21आर (Φ32～125)एफडी-19आरवी (φ160～200)एफडी-43आरवी
ऑपरेटिंग वोल्टेज रेंज 5~240V डीसी/एसी 5~240V डीसी/एसी
ऑपरेटिंग वर्तमान रेंज 100mA(अधिकतम) 1000mA
अधिकतम संपर्क क्षमता 10W(अधिकतम) 50W(अधिकतम)
रिसाव धारा 0  0
इंडिकेटर लाइट  लाल एलईडी  पीली एलईडी
ऑपरेशन का समय
जारी करने का समय
आघात प्रतिरोध 30जी 30जी
तापमान रेंज आपरेट करना  -10 ~ +70℃ (गैर-ठंड परिस्थितियों में)
भंडारण तापमान रेंज -20 ~ +80℃ (गैर-ठंड परिस्थितियों में)
लागू भार सीक्वेंसर, मिनी रिले, सबमिनिएचर रिले मिनी रिले, सामान्य रिले, मिनी सोलेनॉइड कॉइल्स, संकेतक लाइट और सीक्वेंसर
वी. रूपरेखा और स्थापना आयाम

1.एसडी (मूल प्रकार)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 14

  • 10ए-5 (मानक प्रकार)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 15

  • 10A-5R (स्विच के साथ टाइप करें)

10A-5V (वाल्व के साथ प्रकार)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 16

  • ऊर्जावान होने पर पुश प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 17

  • ऊर्जावान होने पर पुल प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 18

  • स्व-धारण प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 19

  • 3-स्थिति बंद केंद्र प्रकार, निकास केंद्र प्रकार, दबाव केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 20

टिप्पणियाँ:

1.जब Φ160 सिलेंडर टीसी या टीसीसी माउंटिंग में है, तो वीटी=180।

2. सिलेंडर के इंस्टॉलेशन आयामों की गणना इस तालिका और 10A-5 श्रृंखला सिलेंडरों के सहायक आयामों का हवाला देकर की जा सकती है।

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 21एलए (क्षैतिज फुट माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 22एलबी (अक्षीय फुट माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 23एफए (फ्रंट फ्लैंज माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 24एफबी (रियर फ्लैंज माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 25सीए, सीसी (सिंगल लग माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 26सीबी (डबल लग माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 27टीसी (सेंटर ट्रूनियन माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 28सीबीबी (डबल लग पेडस्टल माउंट)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 29टीसीसी (ट्रुनियन पेडस्टल माउंट)

VI. कनेक्शन प्रपत्र

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 30रॉड एंड फोर्क प्रकार (आरटी-वाई)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 31रॉड एंड रॉड सॉकेट प्रकार (आरटी-सीबी)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 32रॉड एंड फोर्क रॉड प्रकार (आरवाई-टी)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 33सिंगल लग फोर्क प्रकार (HCA-Y)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 34सिंगल लग सॉकेट प्रकार (एचसीए-सीबी)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 35रॉड एंड फोर्क सॉकेट प्रकार (आरवाई-सीए)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 36डबल लग रॉड प्रकार (एचसीबी-टी)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 37डबल लग सॉकेट प्रकार (एचसीबी-सीए)

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 38रॉड एंड फोर्क सॉकेट प्रकार (आरवाई-सीबीबी)

टिप्पणियाँ:

1. प्रासंगिक आयामों के लिए, कृपया 10A-5 श्रृंखला सिलेंडरों के लिए सहायक उपकरण की आयाम तालिका देखें।

2. टीसी (सेंटर ट्रूनियन टाइप) के मध्यवर्ती ट्रूनियन को सिलेंडर बैरल पर सामने और पीछे के अंत कैप के आंतरिक छोर के बीच किसी भी स्थिति में स्थापित किया जा सकता है।

सातवीं. सहायक आयाम तालिका

एलए क्षैतिज फुट ब्रैकेट:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 39

एलबी अक्षीय फुट ब्रैकेट:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 40

एफए फ्रंट फ्लैंज, एफबी रियर फ्लैंज:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 41

सीए सिंगल लग, सीसी सिंगल लग:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 42

सीबी डबल लग:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 43

टीसी सेंटर ट्रूनियन क्यूटीसीआई फ्रंट ट्रूनियन:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 44

सीबीबी सिंगल लग पेडस्टल:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 45

टीसीसी ट्रूनियन पेडस्टल:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 46

टी सिंगल लग कनेक्टिंग रॉड,वाई कांटे के आकार की कनेक्टिंग रॉड पिन के साथ,

एस गोलाकार सिंगल लग कनेक्टिंग रॉड,एफ यूनिवर्सल जॉइंट कनेक्टिंग रॉड

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 47

I. विशेषताएं:

1. इस सिलेंडर श्रृंखला में, वाल्व को ले-फ्लैट तरीके से स्थापित किया जाता है।

परिवहन और स्थापना के दौरान कॉइल आसानी से क्षतिग्रस्त नहीं होती है, और यह कम जगह घेरती है।

2. इस सिलेंडर श्रृंखला के मुख्य घटक एल्यूमीनियम मिश्र धातु से बने होते हैं, इसलिए यह हल्का होता है।

सिलेंडर बैरल हार्ड एनोडिक ऑक्सीकरण से गुजरता है, जिससे यह विशेष रूप से पहनने के लिए प्रतिरोधी हो जाता है और लंबे समय तक सेवा जीवन देता है।

3. इस सिलेंडर श्रृंखला के बढ़ते आयाम आईएसओ (अंतर्राष्ट्रीय मानक संगठन) मानकों का अनुपालन करते हैं।

4. यह सिलेंडर श्रृंखला तेल-मुक्त चिकनाई युक्त है (तेल स्नेहन भी वैकल्पिक है), तेल-वायु संदूषण से बचाता है और स्नेहक को छोड़ने की अनुमति देता है।

5. इस सिलेंडर श्रृंखला के माउंटिंग सहायक उपकरण 10A - 2 सिलेंडर के समान हैं।

द्वितीय. चित्रमय प्रतीक:

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 48वाल्व-सुसज्जित प्रकार - सक्रिय होने पर पुश प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 49वाल्व-सुसज्जित प्रकार - सक्रिय होने पर खींचने का प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 50वाल्व-सुसज्जित प्रकार - सेल्फ-होल्डिंग प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 513-स्थिति बंद केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 523-स्थिति निकास केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 533-स्थिति दबाव केंद्र प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 54वाल्व-सुसज्जित और स्विच-सुसज्जित प्रकार - सक्रिय होने पर पुश प्रकार

तृतीय. मॉडल प्रतिनिधित्व विधि:

वाल्व से सुसज्जित प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 55

एफए:

इंस्टालेशन रूप
एसडी प्रकार मूल प्रकार एलबी प्रकार फुट ब्रैकेट प्रकार
सीए प्रकार एकल लग प्रकार टीसी प्रकार फ्रंट सिलेंडर सेंटर ट्रूनियन प्रकार
सीबी प्रकार डबल लग प्रकार टीसीसी प्रकार फ्रंट सिलेंडर सेंटर ट्रूनियन पेडस्टल प्रकार
सीबीबी प्रकार डबल लग पेडस्टल प्रकार टीए प्रकार फ्रंट ट्रूनियन प्रकार
एचसीए-सीबी प्रकार सिंगल-डबललग प्रकार TACTप्रकार फ्रंट ट्रूनियन पेडस्टल प्रकार
एफए प्रकार सामने निकला हुआ किनारा प्रकार टीबी प्रकार रियर ट्रूनियन प्रकार
एफबी प्रकार पिछला निकला हुआ किनारा प्रकार टीबीसी प्रकार रियर ट्रूनियन पेडस्टल प्रकार

125: ए: 5:

बोर व्यास   ऑपरेशन मोड   वाल्व वोल्टेज
32  टाइप करो 5 AC220V
40  टाइप बी 8 DC220V
63  टाइप सी
80  टाइप डी
100  ई टाइप करें
125  टाइपएफ
160

वाई:

रॉड एंड कनेक्शन फॉर्म मूल प्रकार
  TSingle LugCcnecting Rlad प्रकार
वाई वाई कांटे के आकार की कनेक्टिंग रॉड, पिन प्रकार के साथ
आरवाई-टी आरवाई-टी रॉड एंड फोर्क रॉड प्रकार
आरटी-वाई आरटी-वाई रेड एंड रॉड फोर्क प्रकार
5  एसस्फेरिकल सिंगल लग कनेक्टिंग रेडटाइप
एफ FUninersl संयुक्त कनेक्टिंग रॉड प्रकार
आरटी-सीबी आरटी-सीबी रॉड एंड रॉड सॉकेट प्रकार
आरवाई-सीए आरवाई-सीए रॉड एंड फोर्क सॉकेट प्रकार
आरवाई-सीबीबी आरवाई-सीबीबी रॉड एंड फोर्क सॉकेट प्रकार

वाल्व-सुसज्जित और स्विच-सुसज्जित प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 56

एफए:

इंस्टालेशन रूप
एसडी प्रकार मूल प्रकार एलबी प्रकार फुट ब्रैकेट प्रकार
सीए प्रकार एकल लग प्रकार टीसी प्रकार फ्रंट सिलेंडर सेंटर ट्रूनियन प्रकार
सीबी प्रकार डबल लग प्रकार टीसीसी प्रकार फ्रंट सिलेंडर सेंटर ट्रूनियन पेडस्टल प्रकार
सीबीबी प्रकार डबल लग पेडस्टल प्रकार टीए प्रकार फ्रंट ट्रूनियन प्रकार
एचसीए-सीबी प्रकार सिंगल-डबललग प्रकार TACTप्रकार फ्रंट ट्रूनियन पेडस्टल प्रकार
एफए प्रकार सामने निकला हुआ किनारा प्रकार टीबी प्रकार रियर ट्रूनियन प्रकार
एफबी प्रकार पिछला निकला हुआ किनारा प्रकार टीबीसी प्रकार रियर ट्रूनियन पेडस्टल प्रकार
125:
बोर व्यास
32
40
50
63
80
100
125
160

जे: 2:

बदलना नमूना मात्रा स्विच करें
जेएफडी-21आर टुकड़ा (ओमाइट ओपियोनल)
एचएफडी-19आरवी 22 टुकड़े
एलएफडी-15आरवी

ए:

ऑपरेशन मोड
टाइप करो
प्रकार  बी
टाइप सी
प्रकार  डी
ई टाइप करें
एफ टाइप करें
5:
वाल्व वोल्टेज
5  AC220V
8  DC220V

वाई:

रॉड एंड कनेक्शन फॉर्म मूल प्रकार
  TSingle LugCcnecting Rlad प्रकार
वाई वाई कांटे के आकार की कनेक्टिंग रॉड, पिन प्रकार के साथ
आरवाई-टी आरवाई-टी रॉड एंड फोर्क रॉड प्रकार
आरटी-वाई आरटी-वाई रेड एंड रॉड फोर्क प्रकार
5  एसस्फेरिकल सिंगल लग कनेक्टिंग रेडटाइप
एफ FUninersl संयुक्त कनेक्टिंग रॉड प्रकार
आरटी-सीबी आरटी-सीबी रॉड एंड रॉड सॉकेट प्रकार
आरवाई-सीए आरवाई-सीए रॉड एंड फोर्क सॉकेट प्रकार
आरवाई-सीबीबी आरवाई-सीबीबी रॉड एंड फोर्क सॉकेट प्रकार
चतुर्थ. मुख्य तकनीकी पैरामीटर:

1.सिलिंडे के मुख्य तकनीकी पैरामीटर

सिलेंडर प्रकार                                                                     10A-5V(Ⅱ)10A-5V(Ⅱ)
सिलेंडर बोर व्यास (मिमी) φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160
अधिकतम स्ट्रोक (मिमी) 500  800  1000
ऑपरेटिंग दबाव रेंज (बार)  2-8
सबूत दबाव (बार)  12
ऑपरेटिंग स्पीड रेंज (मिमी/सेकंड) 50-500
ऑपरेटिंग तापमान रेंज (℃) -25~+80 (गैर-ठंड परिस्थितियों में)
कामकाजी माध्यम स्वच्छ, शुष्क, चिकनाई युक्त संपीड़ित हवा
स्नेहन  आवश्यक नहीं (स्नेहन वैकल्पिक)
तकिया  दोनों तरफ एडजस्टेबल कुशन
कुशन स्ट्रोक (मिमी) 20  25  28

जब सिलेंडर स्ट्रोक उपरोक्त तालिका में अधिकतम लंबाई से अधिक हो जाता है, तो इसे भी उत्पादित किया जा सकता है। हालाँकि, विश्वसनीय संचालन के लिए, आंतरिक संरचना को भार की प्रकृति के आधार पर अलग से डिज़ाइन किया जाना चाहिए। इस मामले में, सिलेंडर की लंबाई स्थिरांक तदनुसार बढ़ जाएगी।

2. वाल्व के मुख्य तकनीकी पैरामीटर

प्रतीक ए बी सी डी ई एफ
वाल्व प्रकार एकल सोलेनॉइड नियंत्रण डबल सोलेनॉइड नियंत्रण
2/2 वाल्व 3/3 वाल्व
ऊर्जावान होने पर पुश प्रकार ऊर्जावान होने पर पुल प्रकार स्व-धारण प्रकार बंद केंद्र प्रकार निकास केंद्र प्रकार दबाव केंद्र प्रकार
रेटेड वोल्टेज AC220V 50Hz
DC24V
स्वीकार्य वोल्टेज उतार-चढ़ाव ±10%
  वाल्व से सुसज्जित सिलेंडर का बोर व्यास (मिमी) φ32 φ40 φ50 φ63 φ80 φ100 φ125 φ160
प्रारंभिक धारा AC220V 45mA
DC24V 350mA
करंट धारण करना AC220V 34एमए
DC24V 295mA
बिजली की खपत AC220V 7.5वीए
DC24V 7W
इन्सुलेशन वर्ग बी
कामकाजी माध्यम स्वच्छ, शुष्क, चिकनाई युक्त संपीड़ित हवा
स्नेहन आवश्यक नहीं (स्नेहन वैकल्पिक)
ऑपरेटिंग दबाव रेंज 2--8(बार)
सबूत दबाव (बार) 12बार

3. स्विच के मुख्य तकनीकी पैरामीटर

प्रतीक   जे एच एल
  मॉडल (1 मी केबल के साथ) एफडी-21आर (φ32--125)एफडी-19आरवी (φ160--200)एफडी-43आरवी
  ऑपरेटिंग वोल्टेज रेंज 5--240V डीसी/एसी 5--240V डीसी/एसी
  ऑपरेटिंग वर्तमान रेंज 100mA(अधिकतम) 1000mA(अधिकतम)
  अधिकतम संपर्क क्षमता   10W(अधिकतम) 50W(अधिकतम)
  रिसाव धारा 0  0
  अवशिष्ट दबाव ड्रॉप 2.5V Max@100mA DC 1.8V Max@1000mA DC
  इंडिकेटर लाइट लाल एलईडी पीली एलईडी
  ऑपरेशन का समय ≤1msec ≤1msec
  वसूली मे लगने वाला समय ≤1msec ≤1msec
  आघात प्रतिरोध 30जी                                                                 30जी
  तापमान रेंज आपरेट करना  -10--+70℃ (गैर-ठंड परिस्थितियों में)
  भंडारण तापमान रेंज -20--+80℃ (गैर-ठंड परिस्थितियों में)
  लागू भार प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), छोटा रिले, लो-पावर सोलेनॉइड वाल्व
  संरक्षण वर्ग आईपी67

वी. रूपरेखा और स्थापना आयाम:

वाल्व-सुसज्जित प्रकार - सक्रिय होने पर पुश प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 57

वाल्व-सुसज्जित प्रकार - सक्रिय होने पर खींचने का प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 58

वाल्व-सुसज्जित प्रकार - सेल्फ-होल्डिंग प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 59

3/3 वाल्व के साथ वाल्व-सुसज्जित प्रकार

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 60

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 61

10ए-5 भारी हवा सिलेंडर एससी सिलेंडर की तुलना में अधिक सेवा जीवन 62

टैग:

guided pneumatic cylinder,

smc air cylinders,

smc locking cylinder

सम्पर्क करने का विवरण
Ningbo Sanmin Import And Export Co.,Ltd.

व्यक्ति से संपर्क करें: Ina Chen

दूरभाष: 0086-15168536055

फैक्स: 86-574-88915660

हम करने के लिए सीधे अपनी जांच भेजें (0 / 3000)

अन्य उत्पादों
10A-2 वायवीय वायु सिलेंडर आईएसओ बोर Φ125, Φ160, Φ200, Φ250 भारी बड़े सिलेंडर

10A-2 वायवीय वायु सिलेंडर आईएसओ बोर Φ125, Φ160, Φ200, Φ250 भारी बड़े सिलेंडर

अधिकतम स्ट्रोक: 2000 मिमी

प्रूफ का दबाव: 15बार

कुशन स्ट्रोक: 20, 23, 23, 25 (मिमी)

परिचालन गति: 50~700मिमी/सेकंड
एल्यूमीनियम उद्योग इलेक्ट्रोबाथ टैंक शेलिंग सिलेंडर के लिए क्यूजी शेल ब्रेकिंग सिलेंडर वाल्व के साथ

एल्यूमीनियम उद्योग इलेक्ट्रोबाथ टैंक शेलिंग सिलेंडर के लिए क्यूजी शेल ब्रेकिंग सिलेंडर वाल्व के साथ

सामग्री: अल्युमीनियम

कार्य का दबाव: 0.12-0.8（एमपीए）

कार्यशील तापमान: 5-150℃

पिस्टन स्पीड: 75-800मिमी/सेकेंड
जेबी वायवीय एयर सिलेंडर JB1444～1448-74 मानक धातु विज्ञान उद्योग में व्यापक रूप से उपयोग किया जाता है भारी प्रकार

जेबी वायवीय एयर सिलेंडर JB1444～1448-74 मानक धातु विज्ञान उद्योग में व्यापक रूप से उपयोग किया जाता है भारी प्रकार

परिचालन दाब: 1.5~8(बार)

परिचालन गति: 100~500(मिमी/सेकेंड)

अधिकतम स्ट्रोक: 600 (मिमी)

संचालन तापमान: -25 ~ +80(℃)
10B-5 विश्वसनीय और टिकाऊ उपयोग के लिए मिश्रित वाई प्रकार की सीलिंग रिंग 10A-5 के साथ एक ही स्थापना आकार

10B-5 विश्वसनीय और टिकाऊ उपयोग के लिए मिश्रित वाई प्रकार की सीलिंग रिंग 10A-5 के साथ एक ही स्थापना आकार

प्रूफ का दबाव: 15(बार)

प्रचालन माध्यम: सूखी और साफ़ हवा

स्नेहन: आवश्यक नहीं

कुशन स्ट्रोक: 20 (मिमी)
QGaB QGbB पिस्टन रॉड व्यास अच्छा कठोरता के साथ मानक आकार से बड़ा है और बड़े भार सहन कर सकते हैं

QGaB QGbB पिस्टन रॉड व्यास अच्छा कठोरता के साथ मानक आकार से बड़ा है और बड़े भार सहन कर सकते हैं

कार्य का दबाव: 1.5~8 (बार)

प्रूफ का दबाव: 12 (बार)

आघात: 20 ~ 200 (मिमी)

संचालन तापमान: -25 ~ +80(℃)
के बारे में

वायवीय solenoid वाल्व

जी / एनपीटी थ्रेड वायवीय सोलेनॉइड वाल्व आंतरिक पायलट सोलेनॉइड वाल्व 4N300 3NV300 Series

3 रास्ता 2 स्थिति वायवीय सोलेनॉइड वाल्व 4V 400 श्रृंखला वायवीय पायलट वाल्व

एसवाई 5000 मिनी वायवीय सोलेनॉइड वाल्व 220VAC डस्टप्रूफ 5/2 5/3 स्थिति

वायवीय पल्स वाल्व

स्वच्छ वायु एंबेडेड डबल डायफ्राम पल्स वाल्व 321 स्टेनलेस स्टील स्प्रिंग

QG-Y-25 श्रृंखला वायवीय पल्स वाल्व गोयन समान प्रकार एंबेडेड जी 1 "एकल डायाफ्राम

एम्बेडेड डबल डायाफ्राम वायवीय पल्स वाल्व - 25 ~ 60 ℃ तापमान

संदेश छोड़ दो

गोपनीयता नीति | चीन अच्छा गुणवत्ता वायवीय solenoid वाल्व आपूर्तिकर्ता. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
