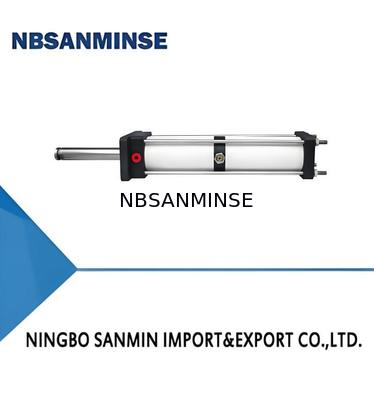

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption
QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption

बड़ी छवि :  QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: NBSANMINSE
प्रमाणन: ISO9001
Model Number: QGT
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10PCS
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: डिब्बा
प्रसव के समय: 5-30 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: 10000pcs
संपर्क करें

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption

वर्णन
कुशनिंग कोण: 2~8 (डिग्री) मध्यम और परिवेश तापमान: -5~+60(℃)
स्ट्रोक एस: 125(मिमी) P=6bar पर अधिकतम प्रभाव कार्य: 31.6(≥N·m)
सामग्री: अल्युमीनियम पी=6बार पर प्रभाव आवृत्ति: 60 (समय/मिनट)
प्रमुखता देना:

QGT Model Pneumatic Air Cylinder

,

2~8 Degrees Cushioning Angle Pneumatic Air Cylinder

,

-5~+60℃ Operating Temperature Pneumatic Air Cylinder

I. Features
  1. Utilizes compressed air to generate large impact force, suitable for multiple applications such as printing, blanking, stamping, and assembly.
  2. Simple structure, low air consumption, and large impact force.
II. Model
QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 0
① Cylinder Model
② Mounting Type (See Next Page)
③ Cylinder Bore (See Below Table)
④ Stroke (See Below Table)
III. Main Technical Parameters of Cylinder
Cylinder Bore(mm) Φ63 Φ80 Φ100 Φ125
Working Pressure(bar) 2~8
Working Medium Dried compressed air with oilmist,filtered to remove water
Medium and Ambient Temperature(℃) -5~+60
Stroke S(mm) 125  160  200  250
Maximum Impact Work at P=6bar(≥N ·m) 31.6  69  143  294
Stroke Corresponding to Maximum Impact Work(mm) 60  80  110  132
Impact Frequency at P=6bar (times/min) 60  50  40  30

 Note: The maximum impact work is at 0.55 S of the stroke in the table.

IV. Graphic Symbols and Mounting Types

SD (Basic Type)

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 1

J (Axial Foot Mount Type)

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 2

F (Rear Flange Type)

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 3

FQ (Front Flange Type)

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 4

QGT Air Cylinder Large impact force generated by compressed air is applicable to printing blanking punching small air consumption 5
