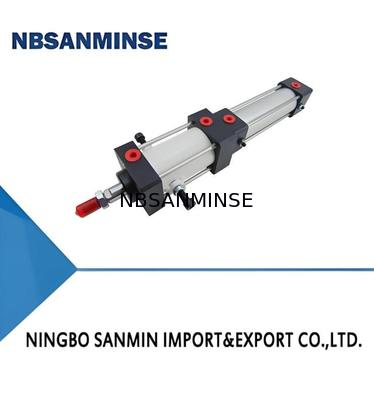

QGSJ लॉकिंग सिलेंडर स्ट्रोक के बीच में किसी भी स्थिति में लॉक और रुकना

I. विशेषताएं

1. यह श्रृंखला 10ए-5 श्रृंखला सिलेंडरों का एक व्युत्पन्न है, जिसमें कई भाग विनिमेय हैं।
2. एल्यूमीनियम मिश्र धातु सिलेंडर बैरल और अंत टोपी को अपनाता है, एक आकर्षक उपस्थिति और हल्के वजन के साथ।
3. स्ट्रोक के मध्य में किसी भी स्थिति में लॉक और स्टॉप प्राप्त कर सकता है, उच्च दोहराव के साथ।
4. एक उचित तालाबंदी तंत्र का प्रयोग करता है; तालाबंदी बल पिस्टन की गति दिशा से स्वतंत्र है, जिससे विश्वसनीय तालाबंदी सुनिश्चित होती है।
5. तेल रहित (तेल-चिकित्सीय वैकल्पिक) स्नेहन तेल-गैस संदूषण से बचाता है, और तेल धुंध स्नेहक को छोड़ दिया जा सकता है।

III. मॉडल

मानक प्रकार

स्विच के साथ टाइप करें





①	सिलेंडर मॉडल
②	स्थापित करने का प्रपत्र		अनुभाग "V" में नोट देखें
③	सिलेंडर बोर		निम्नलिखित तालिका देखें
④	सिलेंडर स्ट्रोक		निम्नलिखित तालिका देखें
⑤	कोड	J		H
	स्विच मॉडल	FD-21R		FD-19RV
⑥	स्विचों की संख्या
⑦	कनेक्शन सहायक उपकरण		अनुभाग "V" में नोट देखें

मुख्य तकनीकी मापदंड



सिलेंडर बोर (मिमी)		Φ40	Φ50	Φ63	Φ80	Φ100
अधिकतम स्ट्रोक (मिमी)		800			1000
कामकाजी मध्यम		सूखी, स्वच्छ संपीड़ित हवा
कार्य दबाव सीमा (बार)		3.5 ¥10
मध्यम कार्य तापमान (°C)		-25 ️ +60 (गैर जमे हुए परिस्थितियों में)
ऑपरेटिंग स्पीड रेंज (मिमी/सेकंड)		50 ¢ 300
ब्रेकिंग दिशा		द्विदिशात्मक
लॉक रिलीज़ दबाव (बार)		≥ 35	≥4	≥4	≥45	≥4
दोहराने की स्थिति की सटीकता (मिमी)		≤±2 (अधिकतम गति और अधिकतम हैंडलिंग भार पर)
अधिकतम हैंडलिंग भार (किलो)		34	53	85	138	215
जोर (एन) ( η=0 पर)8, P=5bar)		502	769	1221	1970	3078
खींच बल (एन) ( η=0 पर)8, P=5bar)		422	620	1072	1778	2886



V. रूपरेखा और स्थापना के आयाम

QGSJ सीरीज के लॉक सिलेंडर (मूल प्रकार) का रूपरेखा चित्र
