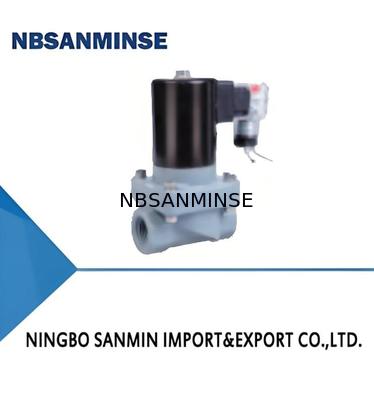

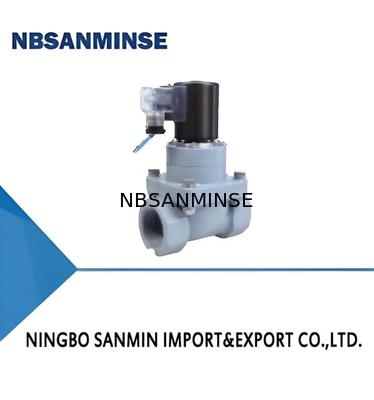

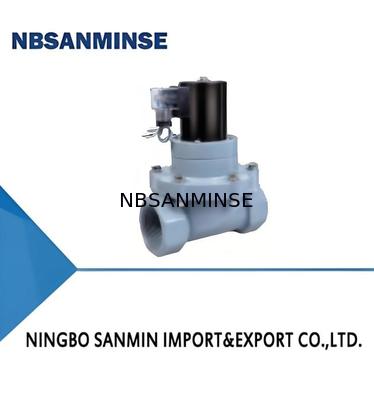

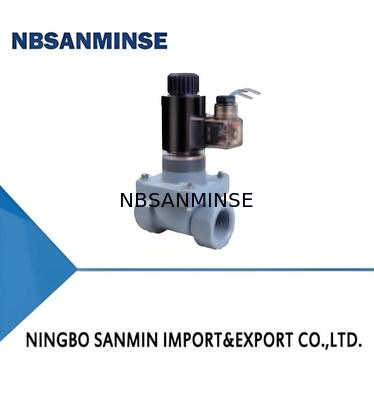

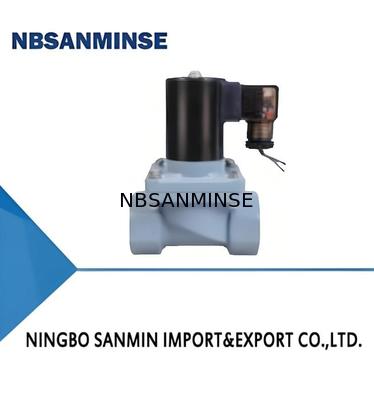

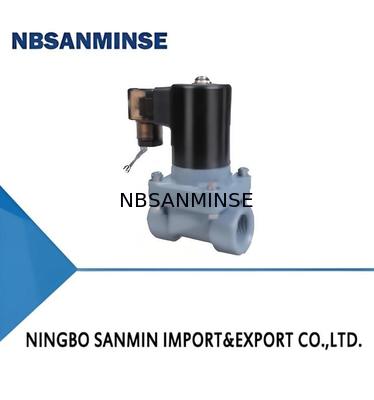

उत्पाद विवरण:
|
| सम्पीडक क्षमता: | 1। 2 (एमपीए) | वर्किंग टेम्परेचर: | अधिकतम। +50 ℃ |
|---|---|---|---|
| मुहर: | ईपीडीएम 、 एफकेएम | छिद्र (मिमी): | 15,20,25,32,40,50 |
| कार्य का दबाव: | 0। 0.1-0.6 एमपीए पायलट प्रकार, 0-1.5 मीटर पानी स्तंभ प्रत्यक्ष कार्रवाई प्रकार | ||
| प्रमुखता देना: | अधिकतम. +50°C कामकाजी तापमान वायवीय सोलेनोइड वाल्व,15 मिमी ओरिफिस सोलेनोइड वाल्व,20 मिमी ओरिफिस एयर कंट्रोल वाल्व |
||
| उत्पाद मॉडल | 2W15ZC | 2W20ZC | 2W25ZC | 2W32ZC | 2W40ZC | 2W50ZC | |
| छिद्र (मिमी) | 15 | 20 | 25 | 32 | 40 | 50 | |
| CV मान | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| तरल माध्यम | 60% से कम सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड और मजबूत क्षार की कोई भी सांद्रता (विवरण के लिए निर्माता से परामर्श करें) | ||||||
| कार्य तापमान | अधिकतम. +95℃ | ||||||
| कार्य दबाव | 0.01 ~ 0.6 (एमपीए)0 ~ 1.5 मीटर जल स्तंभ प्रत्यक्ष क्रिया | ||||||
| संपीड़न शक्ति | 1.2(एमपीए) | ||||||
| सील | VITON, FKM | ||||||
| वोल्टेज | AC220V | 15W | 25W | शुरू: 350W | |||
| रखरखाव: 10W | |||||||
| DC24V | 15W | 25W | शुरू: 85W | ||||
| रखरखाव: 25W | |||||||
1. थ्रेड
| मॉडल | tionPort | L | H | W | C | A | K | D |
| 2W15ZC | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC | G1 | 100 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC | G1-1/4 | 120 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC | G1-1/2 | 130 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC | G2 | 172 | 225 | 155 | 155 | 42 | 94 | Φ125 |
2. फ्लैंज
| कुल आयाम (मिमी) | ||||||||
| मॉडल | tionPort | L | H | W | C | A | K | D |
| 2W15ZC-AF | DN15Flange | 108 | 132 | 63.5 | 63.5 | 16 | 92 | Φ64 |
| 2W20ZC-AF | DN20Flange | 125 | 137 | 63.5 | 63.5 | 19 | 92 | Φ75 |
| 2W25ZC -AF | DN25Flange | 152 | 147 | 74 | 74 | 26 | 92 | Φ85 |
| 2W32ZC-AF | DN32Flange | 183 | 171 | 94 | 94 | 30 | 94 | Φ100 |
| 2W40ZC-AF | DN40Flange | 201 | 180 | 94 | 94 | 32.5 | 94 | Φ110 |
| 2W50ZC-AF | DN50Flange | 264 | 225 | 155 | 155 | 42 | 94 | Φ125 |
| 2W50-65ZC-AF | DN65Flange | 225 | 155 | 155 | 42 | 94 | Φ145 | |
3. लाइव कनेक्शन (डबल ऑयल ऑर्डर)
| कुल आयाम (मिमी) | ||||||||
| मॉडल | tionPort | L | H | W | C | A | K | S |
| 2W15ZC-AH | DN15 लाइव जॉइंट | 169 | 143 | 63.5 | 63.5 | 116 | 92 | 16.5 |
| 2W20ZC-AH | DN20 लाइव जॉइंट | 198 | 149.5 | 63.5 | 63.5 | 118 | 92 | 19 |
| 2W25ZC -AH | DN25 लाइव जॉइंट | 234 | 158 | 74 | 74 | 121 | 92 | 22.5 |
| 2W32ZC-AH | DN32 लाइव जॉइंट | 272 | 184 | 94 | 94 | 141 | 94 | 26.5 |
| 2W40ZC-AH | DN40 लाइव जॉइंट | 290 | 196.5 | 94 | 94 | 147.5 | 94 | 31.5 |
| 2W50ZC-AH | DN50 लाइव जॉइंट | 360 | 242.5 | 155 | 155 | 183 | 94 | 38 |
| 2W50-65ZC-AH | DN65 लाइव जॉइंट | 412 | 258 | 155 | 155 | 183 | 94 | 44 |
UPVC
PVC विनाइल क्लोराइड मोनोमर (VCM) के बहुलकीकरण से बनता है। जब PVC को ठोस एडिटिव्स के साथ मिलाया जाता है, तो परिणामी उत्पाद को PVC कहा जाता है, जिसे कठोर PVC के रूप में भी जाना जाता है। इसमें मजबूत यांत्रिक गुण, घर्षण प्रतिरोध, लौ मंदता, अच्छे परावैद्युत गुण और उत्कृष्ट संक्षारण प्रतिरोध है, जो इसे सामान्य संक्षारक के लिए उपयुक्त बनाता हैतरल पदार्थ.
CPVC
CPVC एक उच्च आणविक सामग्री है जिसमें उच्च क्लोरीन सामग्री होती है, जो PVC अणुओं को फिर से क्लोरीनेट करके बनाई जाती है। इसकी औसत क्लोरीन सामग्री 74% तक पहुँच जाती है। क्लोरीन की मात्रा बढ़ने के कारण, यह UPVC की तुलना में काफी बेहतर तापमान प्रतिरोध, एसिड/क्षार प्रतिरोध और यांत्रिक शक्ति प्रदर्शित करता है। इसके अतिरिक्त, इसमें उच्च प्रज्वलन बिंदु, कम धुआँ उत्सर्जन, कम विद्युत चालकता और बेहतर घर्षण प्रतिरोध है। ये विशेषताएं इसे औद्योगिक पाइप फिटिंग और वाल्व के लिए इष्टतम सामग्री बनाती हैं।
PTFE(पॉलीटेट्राफ्लुओरोएथिलीन)
पॉलीटेट्राफ्लुओरोएथिलीन (PTFE), जिसे आमतौर पर "प्लास्टिक किंग" के रूप में जाना जाता है, टेट्राफ्लुओरोएथिलीन के बहुलकीकरण के माध्यम से बनने वाला एक बहुलक यौगिक है। यह उत्कृष्ट रासायनिक स्थिरता, संक्षारण प्रतिरोध, सीलिंग गुण, उच्च चिकनाई और गैर-स्टिक विशेषताओं, विद्युत इन्सुलेशन और उत्कृष्ट उम्र बढ़ने के प्रतिरोध को प्रदर्शित करता है। PTFE लगभग सभी रासायनिक अभिकर्मकों से अप्रभावित रहता है। उदाहरण के लिए, यह अपनी वजन और प्रदर्शन को बनाए रखता है, यहां तक कि केंद्रित सल्फ्यूरिक एसिड (98%), नाइट्रिक एसिड, हाइड्रोक्लोरिक एसिड, या यहां तक कि उबलते पानी में उबलने पर भी, जबकि लगभग सभी सॉल्वैंट्स में अघुलनशील होता है।
| PTFE | ||||
| UPVC CPVC ( टेट्राफ्लुओरोहाइड्राज़ीन ) | ||||
| सल्फ्यूरिक एसिड | <20% | R | R | R |
| 20%～60% | N | R | R | |
| 98% | R | R | R | |
| हाइड्रोक्लोरिक एसिड | <15% | R | R | R |
| >15% | N | R | R | |
| <15% | R | R | R | |
| हाइड्रोजन नाइट्रेट | 10%~30% | N | R | R |
| >30% | N | N | R | |
| क्षार (हाइड्रोजन, ऑक्सीजन सोडियम क्लोराइड, आदि) | <20% | R | R | R |
| >20% | N | R | R | |
| तरल तापमान | 50 से कम℃ | 95 से कम℃ | 120 से कम℃ | |
| सोलनॉइड | वाल्वबनाम इलेक्ट्रिक वाल्व | अपेक्षाकृत | ||||
| विद्युत चुम्बकीय वाल्व | त्वरित खोलने और बंद होने की क्रिया 0. 1 सेकंड |
नियंत्रण प्रणाली सरल है बिजली चालू होने पर चालू करें, बिजली कटने पर बंद करें बंद (सामान्य रूप से बंद) बिजली बंद करें, बिजली चालू करें (सामान्य रूप से चालू) |
बाहरी आयाम परिष्कृत, हल्का |
बैक प्रेशर का सामना नहीं कर सकता | अशुद्धियों के प्रति संवेदनशील | उच्च प्रदर्शन लागत अनुपात |
|
मोटर चालित बॉल चेक |
धीमी गति से खोलना/बंद करना 10 सेकंड से 30 सेकंड |
वह नियंत्रण प्रणाली अधिक जटिल है वाल्व खोलने और बंद करने दोनों के लिए बिजली चालू होनी चाहिए |
आकार में बड़ा भारी |
यह दो-तरफा हो सकता है प्रेशर-बेयरिंग |
सीधा प्रवाह चैनल, सामान्य अशुद्धियाँ हो सकती हैं |
अधिक महंगा |
| 2W | 25 | ZP | -A |
| विशिष्टता कोड | लैटस रेक्टम | सामग्री की गुणवत्ता | डिजाइन सीरियल नंबर |
| 2W: दो सेकंड-राउंड प्रो | uBV8 | ||
| Z | K | F | AC220 |
| प्रत्यक्ष-अभिनय: Z | सामान्य रूप से खुला :K | फ्लैंज :F | वोल्टेज |
| पायलट: खाली | सामान्य रूप से बंद: खाली | लाइव जॉइंट: H |
