उत्पाद विवरण:
|
| छिद्र: | DN 10 ... DN 50 | ऑपरेटिंग वोल्टेज: | 24 वी/डीसी, 24 वी/यूसी, 24 वी/50 ... 60 हर्ट्ज, 230 वी/यूसी, 230 वी/50 ... 60 हर्ट्ज |
|---|---|---|---|
| परिवेश का तापमान: | अधिकतम। +55 डिग्री सेल्सियस | मिडिया: | गैस, पानी, हवा, तेल, भाप |
| मानक या अमानक: | मानक | कार्य का दबाव: | 0.15-0.8mpa, 0-7kgf/cm3,0.15 ~ 0.8 MPa |
| वोल्टेज: | DC12V DC24V AC24V AC110V AC220V AC380V, AC,, 10%, DC | ||
| प्रमुखता देना: | 2/2-तरफ़ा पीतल सोलेनोइड वाल्व,डीएन 10... डीएन 50 डायफ्राम वाल्व,24 V/DC सोलेनोइड वाल्व |
||
| के साथ जोड़ा जा सकता है | प्रकार का वर्णन | |
 |
प्रकार 2518 केबल प्लग, DIN EN 175301-803 के अनुसार फॉर्म ए |

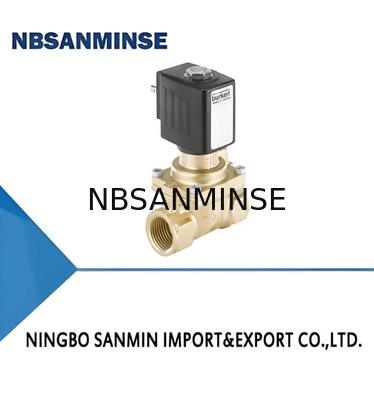

6281 वाल्व एस.ई.वी. श्रृंखला का एक सर्वो-सहायित सोलेनोइड वाल्व है।
वाल्व के कार्य के लिए हमेशा अंतर दबाव की आवश्यकता होती है।
फ्रागम सामग्री संयोजन और संचालन के तरीके उपलब्ध हैं
मानक पीतल आवास सभी यूरोपीय पीने के लिए संतुष्ट
अन्य बाजारों के लिए निर्जंतुकीकरण प्रतिरोधी पीतल उपलब्ध है।

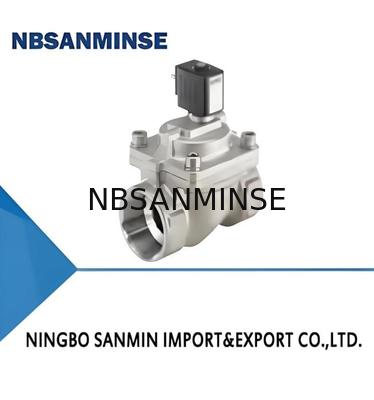

आवास की पेशकश को स्टेनलेस स्टील के संस्करण द्वारा पूरा किया गया है।
संचालन में खपत, "किक एंड ड्रॉप" (KD) इलेक्ट्रॉनिक्स असेंबली के साथ कॉइल्स
(डबल कॉइल तकनीक) उपलब्ध हैं।
आसान रखरखाव और कमीशन के लिए ओवरराइड।
अनुरोध।
|
|
प्रकार 2509 केबल प्लग, DIN EN 175301-803 के अनुसार फॉर्म ए |
|
| 1. जनरल तकनीकी डाटा | |
| उत्पाद गुण | |
| आयाम | अधिक जानकारी पृष्ठ 7 पर अध्याय "5. आयाम" में पाई जा सकती है। |
| सामग्री | |
| सील | NBREPDM,FKM |
| शरीर | पीतल DIN EN 50930-6 के अनुसार, स्टेनलेस स्टील (मांग पर निर्जंतुकीकरण प्रतिरोधी) |
| आंतरिक वाल्व भागों | स्टेनलेस स्टील, पीतल, प्लास्टिक (पीपीएस) |
| ओरिफ़िस | DN 10...DN 50 |
| सर्किट कार्य | अधिक जानकारी अध्याय में पाई जा सकती है 2.सर्किट फंक्शन पृष्ठ 4 पर। |
| थर्मल इन्सुलेशन वर्ग सोलेनोइड कॉइल |
पॉलीआमाइड कॉइल क्लास बी इपॉक्सी कॉइल वर्ग H |
| प्रदर्शन डाटा | |
| कार्य चक्र | १००% निरंतर संचालन |
| स्विच करना समय⁴ | उद्घाटन:0.1.....1.5 सेकंड समापन:0.2...4s |
| विद्युत डाटा | |
| ऑपरेटिंग वोल्टेज | 24V/DC, 24VUC, 24V/50...60 Hz, 230 VUC, 230V/50...60 Hz |
| बिजली की खपत | अधिक जानकारी पृष्ठ 12 पर अध्याय "6.प्रदर्शन विनिर्देशों" में पाई जा सकती है। |
| वोल्टेज सहिष्णुता | ±10% |
| मध्यम डाटा | |
| परिचालन मध्यम | |
| एनबीआर | तटस्थ तरल पदार्थ (जैसे, संपीड़ित हवा, पानी) |
| ईपीडीएम | तेल और वसा रहित तरल पदार्थ,गर्म पानी,एसीटन,जलीय क्षार समाधान |
| एफकेएम | गर्म हवा, प्रति-समाधान |
| मध्यम तापक्रम | |
| एनबीआर | -10....+80°C |
| ईपीडीएम | -30*...90°C ((इपॉक्सी कॉइल के साथ +100°C तक) |
| एफकेएम | 0°C...90°C इपॉक्सी कॉइल के साथ +120°C तक) |
| प्रक्रिया/पोर्ट संबंध & संचार | |
| बीट्रिकल कनेक्शन | ·केबल प्लग प्रकार 2518▶,DIN EN 175301-803 के अनुसार fomA अधिक जानकारी अध्याय में पाई जा सकती है" ′′केबल प्लग प्रकार 2518,फॉर्म ADIN EN के अनुसार 175301-803" पृष्ठ 20 पर। |
| ·केबल प्लग प्रकार 2509▶,DIN EN 175301-803 के अनुसार fomA | |
| अधिक जानकारी अध्याय में पाई जा सकती है""केबल प्लग प्रकार 2509,फॉर्म ADIN EN के अनुसार 175301-803" पृष्ठ 20 पर। |
|
| अनुमोदन और अनुरूपताएं | |
| निर्देश सीई,ईएसी | |
| सुरक्षा का स्तर | केबल प्लग,केबल कनेक्शन और टर्मिनल बॉक्स के साथ IP65 |
| विस्फोट सुरक्षा | अधिक जानकारी अध्याय 3 में पाई जा सकती है।4"विस्फोट सुरक्षा" पृष्ठ 4 पर। |
| उत्तरी अमेरिका ((यूएसए/कनाडा) | अधिक जानकारी अध्याय 3 में पाई जा सकती है।5.उत्तरी अमेरिका (यूएसए/कनाडा) " पृष्ठ 5 पर। |
| पीने का पानी | अधिक जानकारी अध्याय "3.6"पानी पीना" पृष्ठ 5 पर। |
| पर्यावरण और स्थापना | |
| स्थापना | आवश्यकतानुसार,अधिमानतः एक्ट्यूएटर को खड़ी करके |
| परिवेश का तापमान | अधिकतम +55°C |
|
1) +20 °C पर माप, वाल्व आउटलेट पर 6 बार, खोलनाः दबाव निर्माण 0-90%, बंद करनाः दबाव में कमी 100-10%
|
|
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
