उत्पाद विवरण:
|
| सामग्री: | इस्पात | वाल्व बॉडी: | पीतल |
|---|---|---|---|
| कुंडल आकार: | हजकोम | शक्ति: | सोलनॉइड, वायवीय, हाइड्रोलिक, 2x6.5w (12VDC), 2x7W (110VAC) |
| परिचालन तापमान: | NBR के लिए -5 ~ 80 ℃ और विटॉन के लिए -5 ~ 150 ℃, -15 ~ 150 ° C विटॉन, EPDM, -29 ℃ ~ ~ +200 ℃ के लिए | शैली: | महिला थ्रेड, थ्रेड (एनपीटी, निकला हुआ किनारा अंत, बीएसपी, बीएसपीटी) |
| वोल्टेज: | DC12V DC24V AC24V AC110V AC220V AC380V, AC,, 10%, DC | पैकेजिंग विवरण: | 5-50degree, 5 ~ 50 ° C |
| प्रमुखता देना: | 2/2-तरफा डायफ्राम वाल्व,सर्वो-सहायित सोलेनोइड वाल्व,स्टील सामग्री पीतल सोलेनोइड वाल्व |
||
| के साथ जोड़ा जा सकता है | प्रकार विवरण | |
 |
प्रकार 2518 केबल प्लग, DIN EN 175301-803 के अनुसार फॉर्म ए |

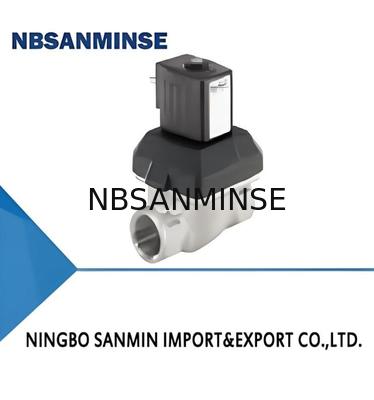

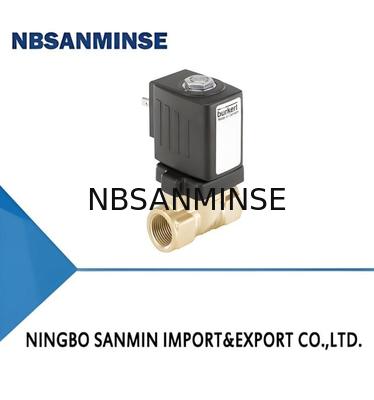

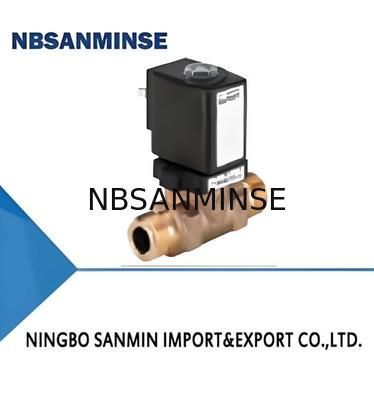

6213 EV वाल्व S.EV श्रृंखला का एक सर्वो-सहायता प्राप्त डायाफ्राम वाल्व है।
डायाफ्राम स्प्रिंग कपलिंग वाल्व के खुलने की प्रक्रिया का समर्थन करता है।
अपने मानक संस्करण में, वाल्व तरल पदार्थों के उपयोग के लिए उपयुक्त है। एक न्यूनतम अंतर
पूर्ण रूप से खुलने के लिए दबाव की आवश्यकता होती है। एक विशेष संस्करण (HP00)
जो गैस और के लिए बिना अंतर दबाव के वाल्व खोलता है
वैक्यूम अनुप्रयोग। विभिन्न डायाफ्राम सामग्री संयोजन उपलब्ध हैं
अनुप्रयोग के आधार पर। आवासों की सीमा में पीतल, स्टेन
लेस स्टील और गनमेटल शामिल हैं। dezincification-प्रतिरोधी पीतल अन्य के लिए उपलब्ध है
बाजार। संचालन में बिजली की खपत को कम करने के लिए, किक और ड्रॉप के साथ कॉइल
इलेक्ट्रॉनिक्स असेंबली (डबल कॉइल तकनीक) उपलब्ध हैं।
|
|
प्रकार 2513 केबल प्लग, DIN EN 175301-803 के अनुसार फॉर्म ए |
|
|
प्रकार 1087 टाइमर, DIN EN 175301-803 के अनुसार फॉर्म ए |
|
| 1. सामान्य तकनीकी डेटा | |
| उत्पाद गुण | |
| आयाम | अधिकतम +55℃विस्तृत जानकारी अध्याय "5. आयाम" पृष्ठ 6 पर पाई जा सकती है। |
| सामग्री | |
| सील | अधिकतम +55℃NBR, FKM, EPDM |
| बॉडी | अधिकतम +55℃पीतल DIN EN50930-6 के अनुसार अधिकतम +55℃स्टेनलेस स्टील 1.4408 अधिकतम +55℃गनमेटल (बाहरी थ्रेड) DN 10..DN 20 |
| कॉइल | अधिकतम +55℃पॉलीमाइड, एपॉक्सी (इन्सुलेशन क्लास H) |
| वाल्व का आंतरिक भाग | अधिकतम +55℃पीतल बॉडी: पीतल, स्टेनलेस स्टील और PPS अधिकतम +55℃स्टेनलेस स्टील बॉडी: स्टेनलेस स्टील और PPS अधिकतम +55℃गनमेटल बॉडी: स्टेनलेस स्टील और PPS (बाहरी थ्रेड DN 10...DN 20 |
| ओरिफिस | अधिकतम +55℃मानक: DN 10..DN40 अधिकतम +55℃HP00: DN 13….DN20 |
| सर्किट फ़ंक्शन | अधिकतम +55℃विस्तृत जानकारी अध्याय "2. सर्किट फ़ंक्शन" पृष्ठ 4 पर पाई जा सकती है। |
| प्रदर्शन डेटा | |
| ड्यूटी चक्र | अधिकतम +55℃100% निरंतर रेटिंग; KD कॉइल अधिकतम रेटिंग 6 सर्किट स्विच/मिनट |
| स्विचिंग समय/AC/DC | |
| DN 10..DN 13 | अधिकतम +55℃खोलना: 10.….100 ms अधिकतम +55℃बंद करना: 100...200 ms अधिकतम +55℃खोलना: 200...300 ms अधिकतम +55℃बंद करना: 400...700 ms अधिकतम +55℃खोलना: 30400 ms अधिकतम +55℃बंद करना: 800...1400 ms |
| DN 20 | |
| DN 25..DN 40 | |
| विद्युत डेटा | |
| ऑपरेटिंग वोल्टेज | अधिकतम +55℃मानक: 024/DC, 024/50, 230/50, 110/50, 120/60 अधिकतम +55℃HP00: 024/DC, 24V (50..60 Hz), 230V (50...60 Hz) |
| बिजली की खपत | अधिकतम +55℃ओरिफिस और कॉइल आकार पर निर्भर करता है अधिकतम +55℃विस्तृत जानकारी के लिए, "6. प्रदर्शन विनिर्देश" पृष्ठ 11 पर देखें |
| वोल्टेज सहनशीलता | अधिकतम +55℃±10% |
| माध्यम डेटा | |
| ऑपरेटिंग माध्यम | |
| NBR | अधिकतम +55℃तटस्थ तरल पदार्थ, पानी, हाइड्रोलिक तेल, बिना एडिटिव्स वाला तेल |
| FKM | अधिकतम +55℃पेर-सोल्यूशन्स, एडिटिव्स के साथ गर्म तेल |
| EPDM | अधिकतम +55℃तेल और वसा रहित तरल पदार्थ और गैसें |
| माध्यम तापमान | |
| NBR | अधिकतम +55℃-10C….+80℃ |
| FKM | अधिकतम +55℃0℃...+90C पॉलीमाइड कॉइल के साथ अधिकतम +55℃0℃.…+120℃ एपॉक्सी कॉइल के साथ |
| EPDM | अधिकतम +55℃-30°C…+90℃ पॉलीमाइड कॉइल के साथ |
| अधिकतम +55℃-30°C….+100℃ एपॉक्सी कॉइल के साथ | |
| UBA के अनुसार पीने के पानी की मंजूरी के साथ EPDM |
अधिकतम +55℃श्यानता |
| अधिकतम +55℃प्रक्रिया/पोर्ट | |
| कनेक्शन &संचार विद्युत कनेक्शन | |
| अधिकतम +55℃ अधिकतम +55℃अनुमोदन |
|
| और स्थापना सुरक्षा की डिग्री | |
| अधिकतम +55℃▶पर्यावरण अधिकतम +55℃प्रकार 2509 ▶पर्यावरण |
|
| और स्थापना स्थापना | |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें | अधिकतम +55℃परिवेश का तापमान |
| अधिकतम +55℃।) 6 बार और +20℃ पर मापा गया, आउटलेट पर, ओपनिंग प्रेशर बिल्ड-अप 0...90%, डोजिंग प्रेशर रिडक्शन 10...10% | |
| Q: क्या आप मुफ्त नमूने पेश कर सकते हैं? | |
A: हाँ,
लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055 Q: आपका व्यवसाय दायरा क्या है?
A: हमारा व्यवसाय दायरा है
निर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर,एयर और ऑयल फिटिंग, प्रेशर गेज आदि।Q:
आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं,
पीतल, एल्यूमीनियमसामग्री प्रसंस्करण। जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी का वाल्व/ वायवीय वाल्व/एयर सिलेंडर/ हाइड्रोलिक वाल्व/ हाइड्रोलिक संचायकउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोस माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
Q:
क्या वारंटी उपलब्ध है?
फोकस पॉइंट Q: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है।
G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका टूथ प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है। Q: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, तरल में प्रवेश करने वाला पायलट हेड, वाल्व कोर और स्प्रिंग समस्या,
पर्यावरण
गर्म, भारी कंपन आदि।Q: उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए?
फोकस पॉइंट उच्च तापमान पर्यावरण उपाय
| अत्यधिक ठंड पर्यावरण उपाय | सील | फ्लोरोरबर, पीटीएफई |
| कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) |
| कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन |
| अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन टाइप), हीट ट्रेसिंग | धातु घटक | विस्तार क्लीयरेंस आरक्षित करें |
| कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकोचन के कारण रिसाव को रोकें | नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत |
| इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
