उत्पाद विवरण:
|

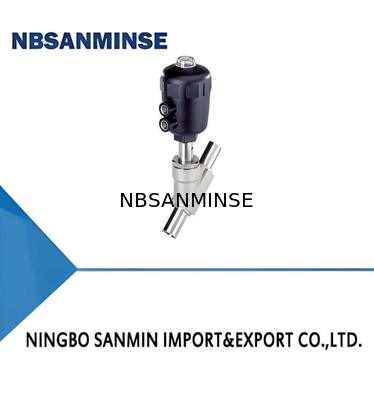

| प्रमुखता देना: | Pneumatic angle seat valve stainless steel,2/2 way angle seat valve PPS actuator,Stainless steel angle seat valve pneumatically operated |
||
|---|---|---|---|
|
के साथ जोड़ा जा सकता है
|
प्रकार का वर्णन
|
|
 |
प्रकार 8644 रिमोट प्रोसेस एक्ट्यूएशन कंट्रोल सिस्टम एयरलाइन |
बाहरी रूप से नियंत्रित कोण सीट वाल्व एक या दोहरी के साथ संचालित किया जाता हैअभिनय पिस्टन एक्ट्यूएटर. एक्ट्यूएटर दो अलग-अलग सामग्रियों में उपलब्ध है,परिवेश के तापमान के आधार पर उच्च प्रवाह दरों के साथ प्राप्त कर रहे हैं
लगभग सीधा प्रवाह पथ। विश्वसनीय स्व-समायोजन पैकिंग ग्रंथि प्रदान करता हैउच्च सीलिंग अखंडता. इन रखरखाव मुक्त और मजबूत वाल्व किया जा सकता हैस्थिति संकेत के लिए सामानों की एक व्यापक श्रृंखला के साथ सुसज्जित,स्ट्रोक सीमा या मैनुअल ओवरराइड।
|
|
प्रकार 8640 प्रसंस्करण उद्योगों के लिए अनुकूलित वायवीय प्रणाली समाधान |
|
|
प्रकार 8697 ELEMENT प्रक्रिया वाल्वों के विकेंद्रीकृत स्वचालन के लिए वायवीय नियंत्रण |
|
|
प्रकार 6012 प्लंगर वाल्व 3/2 रास्ता प्रत्यक्ष कार्य करने वाला |
|
|
प्रकार 6014 प्लंगर वाल्व 3/2 रास्ता प्रत्यक्ष कार्य करने वाला |
|
|
प्रकार 8840 मॉड्यूलर प्रक्रिया वाल्व क्लस्टर - वितरण और संग्रह |
|
| उत्पाद गुण | |
| आयाम | अधिक विस्तृत जानकारी इस अध्याय में पाई जा सकती है ¥6.आकार ¥पृष्ठ 7 पर। |
| सामग्री | अधिक विस्तृत जानकारी पृष्ठ 6 पर अध्याय "5.सामग्री" में पाई जा सकती है। |
| डिजाइन | कोण सीट वाल्व |
| पोर्ट कनेक्शन का आकार | DN10...DN80,NPS%...NPS 3 |
| बिजली की विफलता के मामले में सुरक्षा सेटिंग | नामतः बंद (नियंत्रण कार्य A),नामतः खुला (नियंत्रण कार्य B) |
| प्रवाह की दिशा | खोलने के लिए प्रवाह (सीट के नीचे), बंद करने के लिए प्रवाह (सीट के ऊपर) |
| प्रदर्शन डाटा | |
| परिचालन दबाव | ...25 bar(g), वैक्यूम 0.9 bar(g) तक विकल्प, "7 देखें।1"तरल पदार्थ डेटा" पृष्ठ 11 पर |
| नाममात्र दबाव | PN25 ((DIN EN 1333),क्लास 150 ((DIN EN 1759) |
| पायलट दबाव | 2... 10 बार ((g), देखें "7.1"तरल पदार्थ डेटा" पृष्ठ 11 पर |
| K,मूल्य | 3.8...140 m3/h |
| मीडिया डाटा | |
| मध्यम | भाप,पानी,तटस्थ गैसें,अल्कोहल,तेल,ईंधन,हाइड्रोलिक तरल पदार्थ,नमक समाधान, क्षार समाधान,ऑर्गेनिक सॉल्वैंट्स,कैटेगरी I,II और अन्य सभी ईंधन गैसों के लिए गैस उपकरण पेगुलेशन (EU) 2016/426 और ऑक्सीजन |
| मध्यम तापमान | -40...230°C, देखें "7.2"ऑपरेटिंग लिमिट" पृष्ठ 15 पर |
| चिपचिपाहट | मैक्स.600 mm2/s |
| नियंत्रण माध्यम | हवा, तटस्थ गैसें |
| प्रक्रिया/पोर्ट संबंध & संचार | |
| पोर्ट संबंध थ्रेडेड कनेक्शन |
G ((DIN ISO 228-1) एनपीटी आईएएसएमई बी1.20.1) पीसी ((ISO7-1) |
| वेल्डेड कनेक्शन | डीआईएन एन आईएसओ 1127/आईएसओ 4200/DN11866 बी डीआईएन 118502/DIN 11866 ए एएसएमई बीपीई/डीआईएन 11866 सी एसएमएस 3008 |
| क्लैंप कनेक्शन | डीआईएन 32676 बी ((पाइप आईएसओ 4200) डीआईएन 32676ए ((पाइप डीआईएन 118502) ASME BPE |
| पायलट हवा बंदरगाह | |
| एक्ट्यूएटर का आकार 40 ((C) | धागा G% |
| एक्ट्यूएटर का आकार 50 ((D)...125 ((H) | थ्रेड G4 |
| अनुमोदन और प्रमाणपत्र | |
| भ्रमित होना | खाद्य संपर्क 1935/2004 ((EG),FDA पीने का पानी दबाव उपकरण निर्देशिका गैस उपकरण विनियमन मशीनरी निर्देश |
| अनुमोदन | विस्फोट प्रतिरोधी ATEX/IECex |
| सामग्री प्रमाण पत्र | 2.2,3.1 |
| पर्यावरण और स्थापना | |
| परिवेश का तापमान | -10...140°Cदेखें ¥2.उत्पाद संस्करण ¥पृष्ठ 4 पर |
| सुरक्षा का स्तर | IP67 |
| स्थापना की स्थिति | आवश्यकतानुसार,अधिमानतः एक्ट्यूएटर को खड़ी करके |
| उत्पाद गुण | |
| नाममात्र व्यास | DN10...DN80,NPS%......NPS3 |
| प्रदर्शन डाटा | |
| परिचालन दबाव | ...25 bar(g), वैक्यूम 0.9 bar(g) ((विकल्प) तक, देखें7.1. तरल डेटापृष्ठ 11 |
| अधिकतम पायलट दबाव | |
| एक्ट्यूएटर का आकार 40 ((C), 50 ((D), 63(E),80(F), |
10 बार ((जी) |
| एक्ट्यूएटर का आकार 100 ((G),125 ((H) | 7 बार ((जी) |
| मीडिया डाटा | |
| मध्यम तापमान | -40....230°C |
| उत्पाद संबंध | |
| बंदरगाह कनेक्शन | थ्रेडेड, वेल्डेड या क्लैंप कनेक्शन |
| पर्यावरण और स्थापना | |
| परिवेश का तापमान | 5...140°C ((निरंतर संचालन 130°C तक) (देखें ¥7.2परिचालन सीमाएँ (पृष्ठ 15) |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
