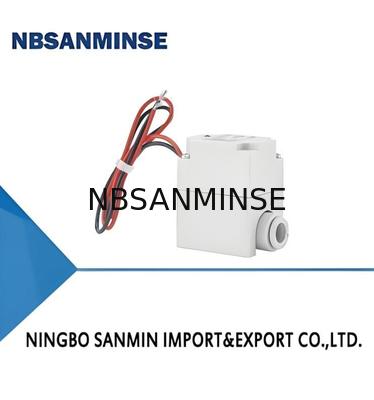

उत्पाद विवरण:
|
| सामग्री: | अल्युमीनियम | नामित अस्थिरता: | AC100V 50/60 हर्ट्ज |
|---|---|---|---|
| दबाव: | 1.0 एमपीए | मिडिया: | गैस, पानी, हवा, तेल, भाप |
| संरचना: | नियंत्रण,पायलट | शरीर की सामग्री: | अल्युमीनियम |
| शक्ति: | सोलनॉइड, वायवीय | आवेदन: | औद्योगिक, स्वचालन उपकरण |
| प्रमुखता देना: | 2 port solenoid valve for dry air,pilot operated solenoid valve,pneumatic solenoid valve with warranty |
||
| वीक्यू | 2 | 1 | ए | 1 | 1 | |
| श्रृंखला/ओरिफिस व्यास | वाल्व प्रकार | कॉइल वोल्टेज | ||||
| 2:वीक्यू20 | ए:एकल इकाई | 1 | एसी100वी50/60हर्ट्ज | |||
| 3:वीक्यू30 | एम:मैनिफोल्ड के लिए | 2 | एसी200वी50/60हर्ट्ज | |||
| 3 | एसी110वी50/60हर्ट्ज | |||||
| 5 | डीसी24वी | |||||
| 6 | डीसी12वी | |||||
| 9 | अन्य | |||||
| जी | □ | सी6 | |||
| इलेक्ट्रिकल एंट्री | इलेक्ट्रिसिटी सर्किट | पोर्ट साइज | |||
| जी:ग्रोमेट | प्रतीक | डीसीवोल्टेज | एसीवोल्टेज | सी6 | Φ6 के लिए वन-टच फिटिंग |
| वाई:डीआईएन टर्मिनल | शून्य |
पावर-सेविंग सर्किट के साथ (सर्ज वोल्टेज सप्रेसर प्रोटेक्शन सर्किट के साथ) |
फुल वेव रेक्टिफायर सर्किट के साथ (सर्ज वोल्टेज सप्रेसर प्रोटेक्शन सर्किट के साथ) |
सी8 | Φ8 के लिए वन-टच फिटिंग |
| वाईओ:डीआईएन टर्मिनल बिना कनेक्ट | जेड |
पावर-सेविंग सर्किट के साथ (लाइट/सर्ज वोल्टेज सप्रेसर प्रोटेक्शन सर्किट के साथ) |
फुल वेव रेक्टिफायर सर्किट के साथ (लाइट/सर्ज वोल्टेज सप्रेसर प्रोटेक्शन सर्किट के साथ) |
सी10 | Φ10 के लिए वन-टच फिटिंग |
| एच | हाई स्पीड रिस्पांस टाइप (बिना एनर्जी-सेविंग, लाइट/सर्ज वोल्टेज सप्रेसर सर्किट के) |
सी12 | Φ12 के लिए वन-टच फिटिंग | ||
| ब्रिटिश पदनाम | घरेलू पदनाम | नाममात्र व्यास | बाहरी थ्रेड - बाहरी व्यास (मिमी) | आंतरिक थ्रेड - आंतरिक व्यास (मिमी) |
|---|---|---|---|---|
| जी1/8 | 1 फेन | डीएन6 | 9.5±0.2 | 8.8±0.2 |
| जी1/4 | 2 फेन | डीएन8 | 12.5±0.3 | 11.5±0.3 |
| जी3/8 | 3 फेन | डीएन10 | 16.2±0.3 | 15.3±0.3 |
| जी1/2 | 4 फेन | डीएन15 | 20.3±0.3 | 19.5±0.3 |
| जी3/4 | 6 फेन | डीएन20 | 25.7±0.5 | 24±0.5 |
| जी1 | 1 कून | डीएन25 | 32.5±0.5 | 30.5±0.5 |
| जी1-1/4 | 1.2 कून | डीएन32 | 41.3±0.5 | 39.5±0.5 |
| जी1-1/2 | 1.5 कून | डीएन40 | 47.8±0.5 | 46.6±0.5 |
| जी2 | 2 कून | डीएन50 | 59.6±0.5 |
| मानक विनिर्देश | वीक्यू20 | वीक्यू30 | |
|---|---|---|---|
| मल्टीरोव{10}{*}{वाल्व विनिर्देश} | श्रृंखला | वीक्यू20 | वीक्यू30 |
| वाल्व संरचना | मल्टीकॉलम{2}{c}{पायलट-ऑपरेटेड 2-वे वाल्व} | ||
| प्रयुक्त द्रव | मल्टीकॉलम{2}{c}{वायु, अक्रिय गैस (नोट 1)} | ||
| उपयोग में परिवेश तापमान और द्रव तापमान | मल्टीकॉलम{2}{c}{-10~50℃ (नोट 2)} | ||
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | मल्टीकॉलम{2}{c}{आवश्यक नहीं} | ||
| मैनुअल ऑपरेशन | मल्टीकॉलम{2}{c}{लॉकिंग टाइप (उपकरण आवश्यक) (नोट 3)} | ||
| शॉक प्रतिरोध, कंपन प्रतिरोध | मल्टीकॉलम{2}{c}{150 / 30m/s² (नोट 4)} | ||
| सुरक्षा संरचना | मल्टीकॉलम{2}{c}{धूल-प्रूफ (नोट 5)} | ||
| आंतरिक रिसाव (सेमी³/मिनट) | मल्टीकॉलम{2}{c}{15 या उससे कम} | ||
| बाहरी रिसाव (सेमी³/मिनट) | मल्टीकॉलम{2}{c}{15 या उससे कम} | ||
| माउंटिंग विधि | मल्टीकॉलम{2}{c}{मुक्त} | ||
| द्रव्यमान | 46 ग्राम | 80 ग्राम | |
| मल्टीरोव{6}{*}{विद्युत विनिर्देश} | रेटेड कॉइल वोल्टेज | मल्टीकॉलम{2}{c}{डीसी12वी, डीसी24वी, एसी100वी, एसी110वी, एसी200वी} | |
| अनुमत वोल्टेज उतार-चढ़ाव | मल्टीकॉलम{2}{c}{रेटेड वोल्टेज का ±10%} | ||
| कॉइल इन्सुलेशन क्लास | मल्टीकॉलम{2}{c}{क्लास बी के बराबर} | ||
| मल्टीरोव{3}{*}{बिजली की खपत} | डीसी (पावर-सेविंग सर्किट के साथ) | मल्टीकॉलम{2}{c}{शुरुआत: 2.9W, होल्डिंग: 0.6W} | |
| डीसी (बिना पावर-सेविंग सर्किट के) | मल्टीकॉलम{2}{c}{2.9W} | ||
| एसी | मल्टीकॉलम{2}{c}{2VA} | ||
| लीड वायर एग्जिट मेथड | मल्टीकॉलम{2}{c}{डायरेक्ट लीड-आउट टाइप, डीआईएन सॉकेट टाइप} |
| विशेषता विनिर्देश | वीक्यू20 | वीक्यू30 | ||||
|---|---|---|---|---|---|---|
| मल्टीरोव{4}{*}{प्रवाह विशेषताएँ} | श्रृंखला | मल्टीकॉलम{2}{c}{वीक्यू20} | मल्टीकॉलम{2}{c}{वीक्यू30} | |||
| पोर्ट साइज | φ6 | φ8 | φ10 | φ12 | ||
| [(डीएम³/(एस·बार))] | 1.4 | 1.5 | 2.8 | 3.0 | ||
| 0.23 | 0.42 | 0.42 | 0.37 | |||
| 0.33 | 0.39 | 0.80 | 0.81 | |||
| मल्टीकॉलम{3}{l}{न्यूनतम ऑपरेटिंग दबाव अंतर} | मल्टीकॉलम{4}{c}{0.01MPa (नोट 3)} | |||||
| मल्टीकॉलम{3}{l}{अधिकतम ऑपरेटिंग दबाव अंतर} | मल्टीकॉलम{2}{c}{0.6MPa} | मल्टीकॉलम{2}{c}{0.5MPa} | ||||
| मल्टीरोव{3}{*}{प्रतिक्रिया समय (नोट 1)} | इलेक्ट्रिकल सर्किट | पावर-सेविंग सर्किट के साथ | हाई-स्पीड रिस्पांस टाइप (नोट 2) | पावर-सेविंग सर्किट के साथ | हाई-स्पीड रिस्पांस टाइप (नोट 2) | |
| चालू | 10ms या उससे कम | 7ms या उससे कम | 25ms या उससे कम | 20ms या उससे कम | ||
| बंद | 15ms या उससे कम | 5ms या उससे कम | 15ms या उससे कम | 5ms या उससे कम |
प्र: क्या आप मुफ्त नमूने दे सकते हैं?
उ: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्र: आपका व्यवसाय दायरा क्या है?
उ: हमारा व्यवसाय दायरा हैनिर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
प्र:आप किस प्रकार के उत्पाद बना सकते हैं?उ: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्र: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
उ: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्र: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
उ: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमोंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? उ: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता की गारंटी होती है।
प्र: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी थ्रेड्स के बीच क्या अंतर है?
उ:
जी थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्र: दबाव इकाइयों को कैसे परिवर्तित करें: एमपीए, बार, साई, किग्रा/सेमी²?
उ: 1MPa=10bar≈145psi≈10kg
प्र: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
उ: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंडे वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एड्सॉर्प्शन टाइप), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च ताप-प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
