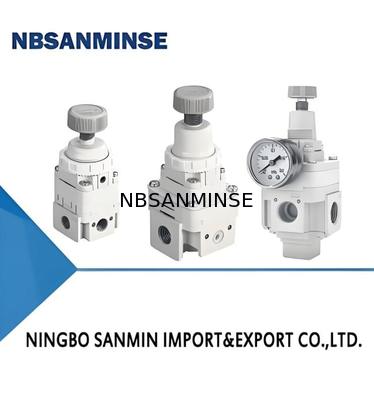

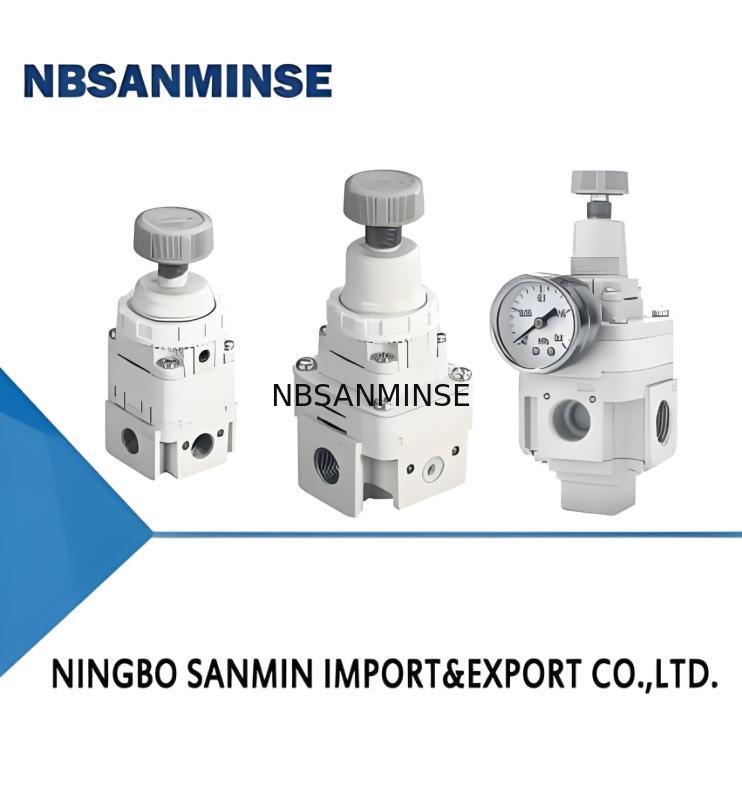

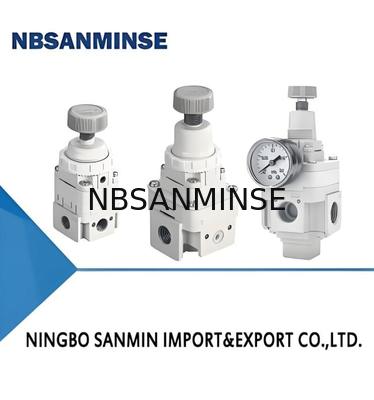

उत्पाद विवरण:
|
| सामग्री: | अल्युमीनियम | दबाव: | 0.005 ～ 0.2 एमपीए |
|---|---|---|---|
| कार्यशील तापमान: | 5~60°C | आवेदन: | स्वचालित नियंत्रण |
| निस्पंदन का ग्रेड: | 40um, 40um/5um | ||
| प्रमुखता देना: | IR Series air pressure regulator,precision regulator with warranty,filter regulator lubricator for industrial |
||
| आईआर | 1 | 2 | 0 | 0 | □ | 01 | बी | ए | |||||
| विनिर्देश कोड | शरीर का आकार | दबाव विनियमन सीमा | निकास दिशा | धागे का प्रकार | पोर्ट का आकार | विकल्प | |||||||
| 1:IR1000 | 0 | 0.05~0.2MPa | 0 | निचला निकास | नील | Rc | 01 | 1/8 | बी | ब्रैकेट के साथ | |||
| 2:IR2000 | 0.01~0.2MPa | 1 | प्रदान किया गया निकास | एन | एनपीटी | 02 | चौथाई | जी | दबाव गेज | ||||
| 3:IR3000 | 1 | 0.01~0.4MPa | 2 | पीछे का निकास | F | जी | 03 | 3/8 | |||||
| 2 | 0.01~0.8MPa | 04 | आधा | ||||||||||
| आईआर | 1 | 2 | 0 | 0 | □ | 01 | बी | ए | |||||
| विनिर्देश कोड | शरीर का आकार | दबाव विनियमन सीमा | निकास दिशा | धागे का प्रकार | पोर्ट का आकार | विकल्प | |||||||
| 1:IR1000 | 0 | 0.01~0.2MPa | 0 | निचला निकास | नील | Rc | 01 | 1/8 | बी | ब्रैकेट के साथ | |||
| 2:IR2000 | 1 | 0.01~0.4MPa | 1 | प्रदान किया गया निकास | एन | एनपीटी | 02 | चौथाई | जी | दबाव गेज | |||
| 3:IR3000 | 2 | 0.01~0.8MPa | 2 | पीछे का निकास | F | जी | 03 | 3/8 | |||||
| 04 | आधा | ||||||||||||
कार्यः यह निकास अवस्था में है, जिससे दबाव विनियमन के बाद विनियमन दबाव से अधिक दबाव वाली गैस को राहत बंदरगाह से बाहर निकाला जा सके।यह सुनिश्चित करने के लिए कि वर्तमान दबाव विनियमित दबाव सीमा के भीतर स्थिर हैयदि यह अवरुद्ध हो जाता है, तो प्रेशराइजेशन इनपुट प्रेशर बन जाएगा, और कोई विनियमन प्रभाव नहीं होगा।
घुमावदार वाल्व (RZ000 श्रृंखला) का कामकाजी सिद्धांतः स्थिर छेद के माध्यम से इनलेट साइड से वाल्व प्लेट में माध्यम बहता है।वाल्व प्लेट पर फिक्स्ड छेद वाल्व सीट के गुहा बी के हवा कक्ष पर एक नोजल के रूप में कार्य करता है. दबाव परिवर्तन के माध्यम से, वाल्व सीट द्वारा वाल्व प्लेट पर प्रयुक्त बल, वाल्व प्लेट पर कार्य करने वाली प्रवेश गैस का बल,और वाल्व प्लेट वसंत के बंद बल संतुलित हैंएक ही समय में, यह डायफ्राम ए पर कार्य करता है और सेट दबाव को समायोजित करने के लिए डायफ्राम पर कार्य करने वाले बल के साथ संतुलन बनाता है।वाल्व सीट और वाल्व डिस्क के बीच की दूरी बढ़ जाती है, वाल्व डिस्क का दबाव कम हो जाता है, और वाल्व सीट और वाल्व डिस्क के बीच का अंतर बड़ा और बड़ा हो जाता है।निकास बंदरगाह जल्दी से इनलेट पक्ष पर दबाव वाले गैस निर्वहन के लिए खुलता हैइस नोजल-फ्लैपर प्रकार के मार्गदर्शन तंत्र में, दबाव विचलन का पता लगाया जाता है, इस प्रकार सटीक दबाव विनियमन संभव होता है।
| मानक विनिर्देश | मॉडल - मूल प्रकार (व्हील) | ||
|---|---|---|---|
| प्रयुक्त तरल पदार्थ | IR10□0-A | IR20□0-A | IR30□0-A |
| गारंटीकृत दबाव | हवा | हवा | हवा |
| अधिकतम आपूर्ति दबाव | 1.5 एमपीए | 1.0 एमपीए | - |
| न्यूनतम आपूर्ति दबाव [नोट 1] | सेट दबाव + 0.05 एमपीए | सेट दबाव + 0.1 एमपीए | - |
| दबाव सीमा सेट करें | IR1000-A: 0.005 ~ 0.2 एमपीए
|
IR2000-A: 0.005 ~ 0.2 एमपीए
|
IR3000-A: 0.01 ~ 0.2 एमपीए
|
| संवेदनशीलता [नोट 2] | पूर्ण पैमाने के 0.2% के भीतर | पूर्ण पैमाने के 0.2% के भीतर | पूर्ण पैमाने के 0.2% के भीतर |
| पुनरावृत्ति [नोट 3] | पूर्ण पैमाने के 0.5% के भीतर | पूर्ण पैमाने के 0.5% के भीतर | पूर्ण पैमाने के 0.5% के भीतर |
| वायु खपत (एएनआर) [नोट 3] | 1 लीटर/मिनट के भीतर | 1 लीटर/मिनट के भीतर | 1 लीटर/मिनट के भीतर |
| पोर्ट का आकार | 1/8 | चौथाई | 1/4, 3/8, 1/2 |
| प्रेशर गेज पोर्ट | 1/8 (2 स्थान) | 1/8 (2 स्थान) | 1/8 (2 स्थान) |
| परिवेश का तापमान और उपयोग में द्रव का तापमान [नोट 4] | -5 ~ 60°C (बिना ठंड के) | -5 ~ 60°C (बिना ठंड के) | -5 ~ 60°C (बिना ठंड के) |
| द्रव्यमान (किलो) [नोट 5] | 0.13 | 0.23 | 0.47 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
