उत्पाद विवरण:
|
| दबाव: | 5.0 | अधिकतम. निर्वात प्रवाह: | 7एनएल/मिनट |
|---|---|---|---|
| हवा की खपत: | 13 एनएल/मिनट | गारंटी: | 1 वर्ष |
| प्रेशर स्विच: | निल - बिना दबाव स्विच | विनिर्देश: | एचएस - उच्च वैक्यूम स्तर प्रकार |

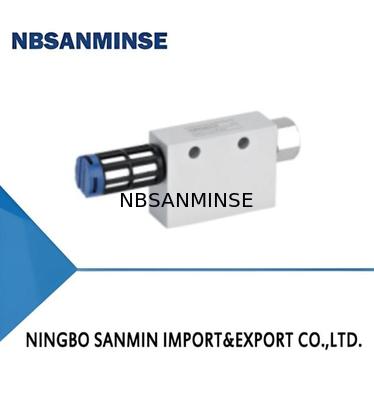

| प्रमुखता देना: | एसीवी सीरीज वैक्यूम जनरेटर,वायवीय सोलेनॉइड वाल्व,वारंटी के साथ बुनियादी वैक्यूम जनरेटर |
||
| मॉडल/दबाव स्विच करना | मॉडल/दबाव स्विच करना | |||||||||||
| शून्य-बिना दबाव स्विच करना | सीके-के साथ समायोज्य दबाव स्विच करना | शून्य-बिना दबाव स्विच करना | सीके-के साथ समायोज्य दबाव स्विच करना | |||||||||
| ACV-05HS | ACV-05HSCK | ACV-05LS | ACV-05LSCK | |||||||||
| ACV-10HS | ACV-10HSCK | ACV-10LS | ACV-10LSCK | |||||||||
| ACV-15HS | ACV-15HSCK | ACV-15L | ACV-15LSCK | |||||||||
| ACV-20HS | ACV-20HSCK | ACV-20LS | ACV-20LSCK | |||||||||
| ACV-25HS | ACV-25LS | |||||||||||
| ACV-30HS | ACV-30LS | |||||||||||
| मॉडल | रेटेड हवा आपूर्ति दबाव बार |
मैक्स. वैक्यूम स्तर -केपीए |
मैक्स. वैक्यूम प्रवाह NL/मिनट |
हवा उपभोग NL/मिनट |
शोर स्तर डीबी ((ए) |
काम करना तापक्रम °C |
हम बिना स्विच करना |
इगठ (ग) CK |
अनुशंसा h हवाई आपूर्ति बंदरगाह (पी) |
ओसे चलो। (मिमी) वैक्यूमपोर्ट (V) |
|||
| ACV-05HS | 5.0 | 87 | 7 | 13 | 68 | 0~60 | 80 | 120 | φ8 | φ8 | |||
| ACV-10HS | 5.0 | 90 | 27 | 44 | 68 | 0~60 | 80 | 120 | φ8 | φ8 | |||
| ACV-15HS | 5.0 | 90 | 63 | 100 | 72 | 0~60 | 140 | 190 | φ8 | φ8 | |||
| ACV-20HS | 5.0 | 90 | 110 | 180 | 72 | 0~60 | 350 | 460 | φ8 | φ10 | |||
| ACV-25HS | 5.0 | 90 | 160 | 265 | 75 | 0~60 | 730 | 700 | φ10 | φ12 | |||
| ACV-30HS | 5.0 | 90 | 225 | 385 | 75 | 0~60 | 870 | 846 | φ10 | φ12 | |||
| ACV-05LS | 5.0 | 57 | 10 | 13 | 68 | 0~60 | 75 | 115 | φ8 | φ8 | |||
| ACV-10LS | 5.0 | 57 | 36 | 44 | 68 | 0~60 | 75 | 115 | φ8 | φ8 | |||
| ACV-15LS | 5.0 | 57 | 95 | 100 | 72 | 0~60 | 135 | 180 | φ8 | φ8 | |||
| ACV-20LS | 5.0 | 57 | 170 | 180 | 72 | 0~60 | 330 | 440 | φ8 | φ10 | |||
| ACV-25LS | 5.0 | 57 | 250 | 265 | 75 | 0~60 | 710 | 680 | φ10 | φ12 | |||
| ACV-30LS | 5.0 | 57 | 350 | 385 | 75 | 0~60 | 840 | 816 | φ10 | φ12 | |||
| विभिन्न वैक्यूम स्तरों पर वैक्यूम प्रवाह ((NL/min)) ((-kPa) | ||||||||||||||||||||
| मॉडल | वायु आपूर्ति दबाव बार |
हवा उपभोग NL/मिनट |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | मैक्स. वैक्यूम स्तर -केपीए |
||||||||
| ACV-05HS | 5.0 | 13 | 7.0 | 5.5 | 4.2 | 3.0 | 1.5 | 0.8 | 0.5 | 0.2 | 0.05 | 87 | ||||||||
| ACV-10HS | 5.0 | 44 | 27.0 | 19.0 | 16.0 | 14.5 | 13.0 | 10.5 | 8.0 | 6.5 | 2.50 | 90 | ||||||||
| ACV-15HS | 5.0 | 100 | 63.0 | 55.0 | 44.0 | 37.0 | 32.5 | 25.0 | 18.0 | 14.0 | 9.00 | 90 | ||||||||
| ACV-20HS | 5.0 | 180 | 110.0 | 100.0 | 85.0 | 75.0 | 55.0 | 40.5 | 30.0 | 20.0 | 12.00 | 90 | ||||||||
| ACV-25HS | 5.0 | 265 | 160.0 | 155.0 | 140.0 | 120.0 | 95.0 | 72.0 | 47.0 | 28.0 | 15.00 | 90 | ||||||||
| ACV-30HS | 5.0 | 385 | 225.0 | 200.0 | 160.0 | 135.0 | 105.0 | 78.0 | 55.0 | 33.0 | 19.00 | 90 | ||||||||
| अलग-अलग वैक्यूम स्तरों तक पहुंचने के लिए निकासी का समय ((s/L) ((-kPa) | ||||||||||||||||||||
| मॉडल | वायु आपूर्ति दबाव बार |
हवा उपभोग NL/मिनट |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | मैक्स. वैक्यूम स्तर -केपीए |
|||||||||
| ACV-05HS | 5.0 | 13 | 0.68 | 1.38 | 2.77 | 4.32 | 6.02 | 8.25 | 9.44 | 11.82 | 87 | |||||||||
| ACV-10HS | 5.0 | 44 | 0.20 | 0.49 | 0.82 | 1.25 | 1.74 | 2.32 | 2.95 | 4.00 | 90 | |||||||||
| ACV-15HS | 5.0 | 100 | 0.08 | 0.19 | 0.32 | 0.48 | 0.69 | 0.92 | 1.38 | 1.95 | 90 | |||||||||
| ACV-20HS | 5.0 | 180 | 0.04 | 0.10 | 0.17 | 0.23 | 0.34 | 0.49 | 0.71 | 0.92 | 90 | |||||||||
| ACV-25HS | 5.0 | 265 | 0.03 | 0.07 | 0.11 | 0.17 | 0.24 | 0.35 | 0.49 | 0.75 | 90 | |||||||||
| ACV-30HS | 5.0 | 385 | 0.03 | 0.06 | 0.09 | 0.14 | 0.20 | 0.27 | 0.41 | 0.63 | 90 | |||||||||
| अलग-अलग वैक्यूम स्तरों तक पहुंचने के लिए निकासी का समय ((s/L) ((-kPa) | ||||||||||||||
| मॉडल | वायु आपूर्ति दबाव बार |
हवा उपभोग |
10 | 20 | 30 | 40 | 50 | 55 | मैक्स. वैक्यूम स्तर -केपीए |
|||||
| ACV-05LS | 5.0 | 13 | 0.31 | 0.98 | 1.89 | 3.17 | 5.12 | 6.70 | 57 | |||||
| ACV-10LS | 5.0 | 44 | 0.12 | 0.28 | 0.51 | 0.83 | 1.32 | 1.40 | 57 | |||||
| ACV-15LS | 5.0 | 100 | 0.45 | 0.10 | 0.15 | 0.26 | 0.42 | 0.56 | 57 | |||||
| ACV-20LS | 5.0 | 180 | 0.03 | 0.06 | 0.11 | 0.14 | 0.25 | 0.34 | 57 | |||||
| ACV-25LS | 5.0 | 265 | 0.02 | 0.05 | 0.08 | 0.12 | 0.18 | 0.30 | 57 | |||||
| ACV-30LS | 5.0 | 385 | 0.02 | 0.04 | 0.06 | 0.09 | 0.13 | 0.22 | 57 | |||||
| तकनीकी मापदंड-दबाव स्विच | ||||||||||||||
| मॉडल | ACV-CK ((स्थिर दबाव स्विच) | |||||||||||||
| द्रव | हवा | |||||||||||||
| सेट दबाव सीमा ((-kPa) | 20~53 | |||||||||||||
| परिवेश तापक्रम | 0~60°C (गैर-जमाव) | |||||||||||||
| परिचालन सटीकता ((-kPa) | ±5.3 | |||||||||||||
| हाइस्टेरिसिस ((-kPa) | 4.0 ~ 13.3 | |||||||||||||
| परिचालन वोल्टेज ((V) | DC24V से नीचे | |||||||||||||
| भार वर्तमान ((A) | 0.2 | |||||||||||||
| प्रभावशाली लम्बाई का लीड तार (m) | 0.7 | |||||||||||||
| मॉडल/आकार | L | H | W | G1 | H1 | L1 | एस | G2 | L2 | φd | Ld | Ld1 | Ld2 | φD | L3 |
| ACV-05 | 85 | 16 | 33 | Rp1/8 | 10 | 10 | 14 | Rp1/8 | 8 | 4.5 | 4.5 | 14 | 20 | 15 | 30 |
| एसीवी-10 | 85 | 16 | 33 | Rp1/8 | 10 | 10 | 14 | Rp1/8 | 8 | 4.5 | 4.5 | 14 | 20 | 15 | 30 |
| एसीवी-15 | 129 | 20 | 35 | Rp1/4 | 15 | 11 | 17 | Rp1/4 | 10 | 4.5 | 5.0 | 20 | 25 | 19 | 51 |
| ACV-20 | 161 | 30 | 40 | Rp1/4 | 20 | 15 | 24 | Rp3/8 | 13 | 6.0 | 7.0 | 28 | 32 | 28 | 56 |
| ACV-20CK | 161 | 30 | 50 | Rp1/4 | 20 | 15 | 24 | Rp3/8 | 13 | 6.0 | 7.0 | 28 | 32 | 28 | 56 |
| ACV-25 | 236 | 40 | 60 | Rp3/8 | 17 | 20 | 27 | Rp1/2 | 16 | 6.0 | 5.5 | 20 | 50 | 40 | 119 |
| ACV-30 | 257 | 40 | 60 | Rp1/2 | 20 | 20 | 30 | Rp3/4 | 20 | 6.0 | 5.5 | 33 | 50 | 40 | 119 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
