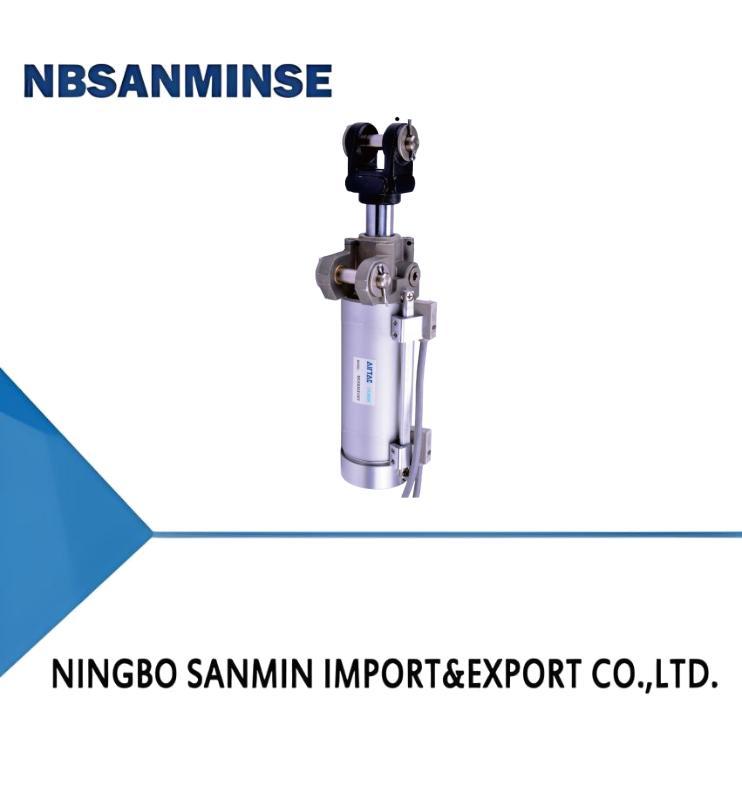

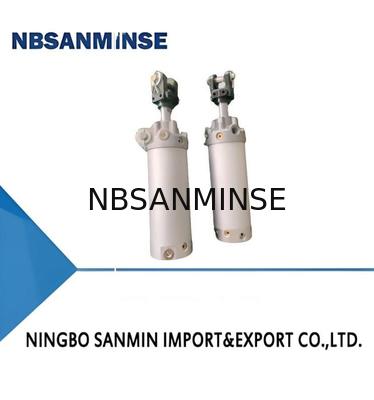

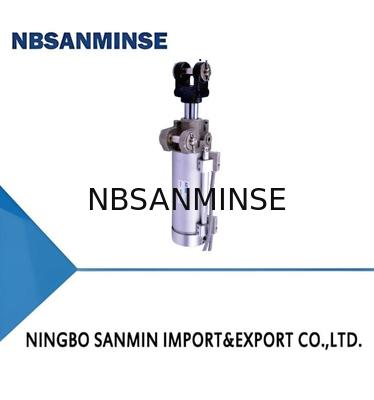

उत्पाद विवरण:
|
| बोर का आकार (मिमी): | 40,50,63,80 | उपलब्ध स्ट्रोक: | 150 |
|---|---|---|---|
| InstallAtsion प्रकार: | डबल टिका-समर्थन | गारंटी: | 1 वर्ष |
| कार्य -तापमान: | 5 ~ 50 डिग्री सेल्सियस | मिडिया: | गैस, पानी, हवा, तेल, भाप |
| प्रमुखता देना: | एमसीके सीरीज क्लैंपिंग सिलेंडर,हवा से चलने वाले सोलेनोइड वाल्व सिलेंडर,वारंटी के साथ औद्योगिक clamping सिलेंडर |
||
धूल-प्रूफ और वेल्डिंग स्लैग आउट डिज़ाइन:
सामने के कवर में एक स्क्रैपिंग डस्ट रिंग है,
और यह मजबूत और टिकाऊ है जो धूल से बच सकता है और
छिड़काव वाले वेल्डिंग स्लैग सिलेंडर को तोड़ते हैं।
यह धूल हेलमेट से अधिक विश्वसनीय है।
Yknuckle उपलब्ध है:
विभिन्न प्रकार के सेंसर स्विच उपलब्ध हैं।
1. एंटी-मैग्नेटिक सेंसर का उपयोग
एंटी-मैग्नेटिक ब्रैकेट के साथ किया जाना चाहिए। विवरण के लिए, पृष्ठ P335 देखें।
2. सामान्य सेंसर (DMSG/EMSG, CMSG) का उपयोग
सेंसर होल्डर (F-MCK40G) के साथ किया जाना चाहिए। कृपया सामान्य
DMSG/EMSG और CMSG सेंसर के बारे में विवरण के लिए सेंसर देखें। मिलान करने वाले सेंसर
धारकों को अलग से ऑर्डर करने की आवश्यकता है। ऑर्डर करने का तरीका और स्थापना विधि इस प्रकार है:
| बोर आकार |
रॉड आकार |
अभिनय प्रकार | ऑपरेटिंग प्रेशर (MPa) | ||||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | ||||
| 40 | 19 | डबल अभिनय |
पुश साइड | 125.6 | 251.2 | 376.8 | 502.4 | 628.0 | 753.6 | 879.2 | 1004.8 |
| पुल साइड | 94.2 | 188.4 | 282.6 | 376.8 | 471.0 | 565.2 | 659.4 | 753.6 | |||
| 50 | 19 | डबल अभिनय |
पुश साइड | 196.3 | 392.6 | 588.9 | 785.2 | 981.5 | 1177.8 | 1374.1 | 1570.4 |
| पुल साइड | 164.9 | 329.8 | 494.7 | 659.6 | 824.5 | 989.4 | 1154.3 | 1319.2 | |||
| 63 | 19 | डबल अभिनय |
पुश साइड | 311.7 | 623.4 | 935.1 | 1246.8 | 1558.5 | 1870.2 | 2181.9 | 2493.6 |
| पुल साइड | 280.3 | 560.6 | 840.9 | 1121.2 | 1401.5 | 1681.8 | 1962.1 | 2242.4 | |||
| 80 | 25 | डबल अभिनय |
पुश साइड | 502.6 | 005.2 | 1507.8 | 2010.4 | 2513.0 | 3015.6 | 3518.2 | 4020.8 |
| पुल साइड | 453.6 | 907.2 | 1360.8 | 1814.4 | 2268.0 | 2721.6 | 3175.2 | 3628.8 | |||
स्थापना और अनुप्रयोग
1. सामान्य स्थिति में जैसे: एज पैकिंग, इंस्टॉलेशन, जिग टेस्ट..आदि। स्टैंडर्ड सिलेंडर का सुझाव दिया गया है।
2. आसपास वेल्डिंग द्वारा उत्पन्न उच्च-चुंबकीय क्षेत्र के मामले में, एंटी-मैग्नेटिक वेल्डिंग क्लैंप सिलेंडर का उपयोग किया जाना चाहिए और संबंधित एंटी-मैग्नेटिक सेंसर स्विच का मिलान किया जाना चाहिए।
3. सिलेंडर को जोड़ने से पहले, धूल को खत्म करना होगा ताकि वह सिलेंडर में प्रवेश न करे।
4. सिलेंडर द्वारा उपयोग किए जाने वाले माध्यम को 40μm या उससे कम तक फ़िल्टर किया जाना चाहिए।
5. उच्च तापमान वाले वातावरण में, उच्च तापमान प्रतिरोध के सिलेंडर का चयन किया जाना चाहिए। कम तापमान वाले वातावरण में एंटी-फ्रीजिंग उपाय अपनाए जाने चाहिए ताकि सिलेंडर में पानी जमने से रोका जा सके।
6. यदि सिलेंडर का उपयोग लंबे समय तक नहीं किया जाता है, तो कृपया जंग लगने से बचाने के लिए सतह को विज्ञापन दें। इनलेट और आउटलेट पोर्ट में एंटी-डस्ट कैप होने चाहिए और जंग लगने से बचाने के लिए तेल भी फैलाना चाहिए।
अनुप्रयोग उदाहरण
विशिष्टता
| बोर आकार (मिमी) | 40 | 50 | 63 | 80 |
| अभिनय प्रकार | डबल एक्टिंग | |||
| द्रव | वायु (40μm फ़िल्टर तत्व द्वारा फ़िल्टर किया जाना है) | |||
| ऑपरेटिंग प्रेशर | 0.15~1.0MPa (22~145psi) | |||
| प्रूफ प्रेशर | 1.5MPa (215psi) | |||
| तापमान | -20~70℃ | |||
| गति सीमा | 50~500mm/s | |||
| कुशन प्रकार | बैक कवर या फ्रंट कवर के लिए वेरिएबल कुशन (वैकल्पिक) | |||
| स्पीड कंट्रोल्ड वाल्व | कवर के लिए स्टैंडर्ड सेटिंग | |||
| स्नेहन | आवश्यक नहीं | |||
| इंस्टॉलेशन प्रकार | डबल हिंज-सपोर्ट | |||
| पोर्ट आकार [नोट 1] | 20 | 3/8" | ||
उत्पाद सुविधा
1. यह वर्कशॉप के लिए उपयुक्त है जो ऑटोमेशन वेल्डिंग करते हैं।
2. सामने के कवर में एक स्क्रैपिंग डस्ट रिंग है, और यह मजबूत और टिकाऊ है जो धूल से बच सकता है
छिड़काव वाले वेल्डिंग स्लैग सिलेंडर को तोड़ते हैं। यह धूल हेलमेट से अधिक विश्वसनीय है।
3. यह उस कार्य वातावरण में फिट बैठता है जहां मजबूत चुंबकीय क्षेत्र है, यदि यह उपयोग करता है
सेंसर स्विच जो मजबूत चुंबक और एंटी-मजबूत चुंबकीय क्षेत्र के साथ है।
4. इनलेट इंटरफ़ेस तीन तरफ वैकल्पिक हैं; बफर एडजस्टमेंट और स्पीड लिमिट एडजस्टमेंट बिल्ट-इन हैं।
5. विभिन्न प्रकार के सेंसर स्विच उपलब्ध हैं।
[नोट 1] शक्तिशाली चुंबकीय क्षेत्र में, उच्च-चुंबक के लिए सेंसर स्विच का मिलान किया जाना चाहिए। विकल्प के लिए कृपया पृष्ठ 335 देखें।
प्रमुख भागों की आंतरिक संरचना और सामग्री
| आइटमबोर आकार | 40 | 50 | 63 | |
| ए | 162 | 165 | 167 | |
| एसी | 59 | 65 | 67 | |
| एई | 19 | 22 | 23 | |
| सी | 76 | 80 | 87 | |
| डी | 84 | 87 | 89 | |
| ई | 47 | 57 | 70 | |
| एम | 52 | 60 | 74 | |
| एन (छेद की संख्या) |
2 6 |
बैक कवर के लिए वेरिएबल कुशन | बैक कवर के लिए वेरिएबल कुशन | बैक कवर के लिए वेरिएबल कुशन |
| 2 2 |
1/4" | 1/4" | 1/4" | |
| पीए | 20 | |||
| 19 | 19 | 9 | 9 | |
| 9.5 | 9.5 | DS1-69AM | DS1-69AM | |
| स्विच लॉजिक | संपर्क रहित ट्रांजिस्टर, सामान्य रूप से खुला प्रकार |
| सेंसर प्रकार | ट्रांजिस्टर, दो-लाइन, गैर-ध्रुवीयता |
| ऑपरेटिंग वोल्टेज (वी) | 10~30V/DC |
| मैक्स। स्विचिंग करंट | 100mA मैक्स। |
| स्विचिंग रेटिंग (डब्ल्यू) | 3W मैक्स। |
| एंटी-मैग्नेटिक करंट | AC17000A |
| वोल्टेज ड्रॉप | 4.8V मैक्स।@100mA DC |
| लीकेज करंट | 0.6mA मैक्स।@30V DC |
| मिन। वर्किंग करंट | 3mA मिन। |
| सूचक | स्थिर सीमा: ग्रीन एलईडी; गैर-टेबल रेंज: रेड एलईडी |
| केबल | 中5.3/0.5SQ×2C×3m/तेल प्रतिरोधी, लौ मंदक, विक्षेपण/ग्रेवी पीवीसी |
| संवेदनशीलता | 30~40 गॉस |
| मैक्स। आवृत्ति | 8Hz |
| तापमान सीमा | -10~70℃ |
| शॉक | 50m/s² |
| कंपन | 9m/s² |
| सुरक्षा | IP67 (EN60529) |
| सुरक्षा सर्किट | संपर्क रहित ट्रांजिस्टर, सर्ज दमन |
| अग्नि मंदक ग्रेड | UL94-V0 |
