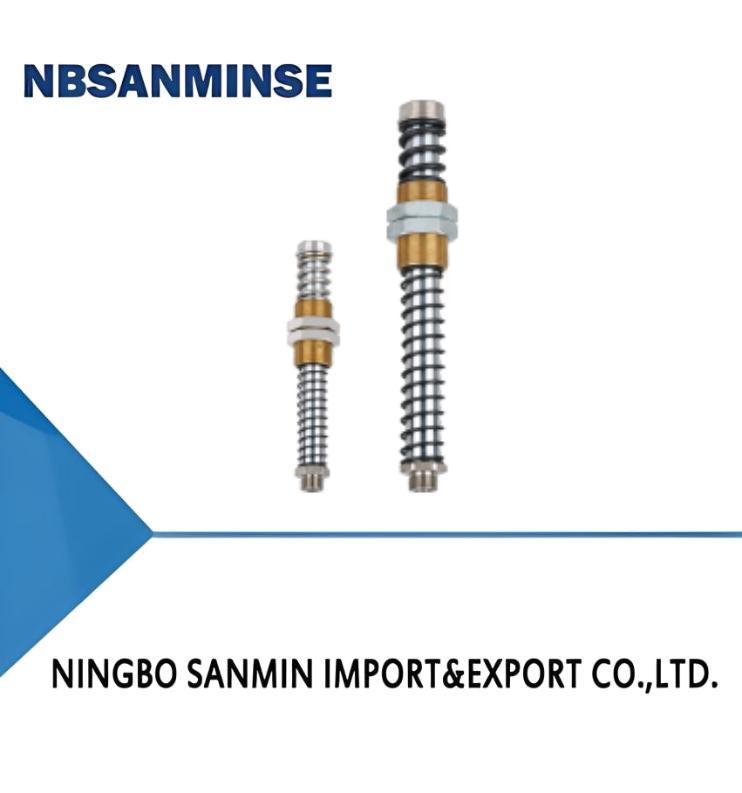

PSPD Series Double Springs Heavy-duty Level Compensator

अब से संपर्क करें

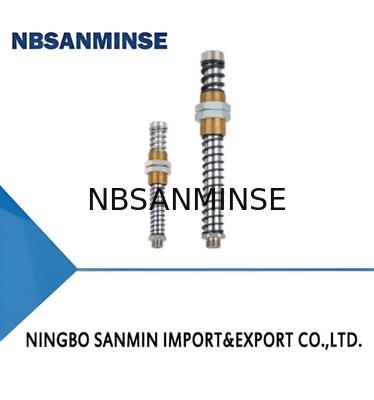

पीएसपीडी सीरीज डबल स्प्रिंग्स भारी ड्यूटी लेवल कॉम्पेंसेटर

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	ब्रांड नाम:	NBSANMINSE
Model Number:	PSPD-E25G2M-M20

विस्तार जानकारी
Pretightening force(1) N:	8.6	Elastic force(2) N:	16.8
Vertical load(3) N:	2400	Working temperature ℃:	0~80
Weight g:	181

उत्पाद विवरण

विशेषताएँ

◇ गाइड स्लीव में ऑइललेस, वियर-रेसिस्टेंट बुशिंग बनाया गया है

◇ डबल बफर स्प्रिंग्स के साथ

◇ नॉन-रोटेटिंग प्रकार का चयन किया जा सकता है

◇ विभिन्न बफर स्ट्रोक विनिर्देश उपलब्ध हैं

लाभ

◇ उत्पाद के घिसाव को कम करें, उत्पादों के जीवनकाल में सुधार करें

और शोर कम करें

◇ नाजुक वर्कपीस के साथ लचीला संपर्क, ऊंचाई की भरपाई करें

वर्कपीस का अंतर

◇ ओवल सक्शन कप की सटीक स्थिति के लिए उपयुक्त

◇ विभिन्न कार्य स्थितियों के लिए उपयुक्त

अनुप्रयोग

◇ भारी वर्कपीस, जैसे स्टील प्लेट को संभालने के लिए उपयुक्त

◇ उन कार्य स्थितियों के लिए उपयुक्त है जिनमें लचीले संपर्क की आवश्यकता होती है

और वस्तुओं को ले जाते समय शॉक अवशोषण, जैसे कांच

◇ कठोर वातावरण में उपयोग के लिए उपयुक्त

◇ नॉन-रोटेटिंग लेवल कम्पेसाटर ओवल सक्शन कप के लिए उपयुक्त है

◇ डबल स्प्रिंग बफर संरचना वर्कपीस को संभालते और पलटते समय

सहायक रॉड के अंत पर प्रभाव को रोक सकती है

संरचना

◇ (1) वीएक्यूम जनरेटर कनेक्शन

◇ (2) स्प्रिंग

◇ (3) माउंटिंग नट

◇ (4) गाइड स्लीव

◇ (5) स्प्रिंग

◇ (6) सक्शन कप कनेक्शन

PSPD -ई 25 आर जी3एम -एम30

① ② ③ ④ ⑤ ⑥

①सीरीज़

②बफर प्रकार

③बफर स्ट्रोक

④रोटरी प्रकार

⑤सक्शन कप कनेक्शन

⑥माउंटिंग थ्रेड

P5PD

ई-बाहरी स्प्रिंग

निल-वर्टिकलरोटेटिंग

जी2एम-जी1/4 पुरुष थ्रेड

एम20-एम20×1.5

आर-वर्टिकल नॉन-रोटेटिंग

जी3एम-जी3/8पुरुष थ्रेड

एम30-एम30×1.5

जी4एम-जी1/2पुरुष थ्रेड

चयन

मॉडल/कनेक्शन थ्रेड

जी2एम

आरजी2एम

जी3एम

आरजी3एम

जी4एम

आरजी4एम

पीएसपीडी-ई25जी2एम-एम20
पीएसपीडी-ई50जी2एम-एम20

पीएसपीएच-ई25आरजी2एम-एम20
पीएसपीएच-ई50आरजी2एम-एम20

पीएसपीडी-ई25जी3एम-एम30
पीएसपीडी-ई50जी3एम-एम30

पीएसपीडी-ई25आरजी3एम-एम30
पीएसपीडी-ई50आरजी3एम-एम30

पीएसपीडी-ई25जी4एम-एम30
पीएसपीडी-ई50जी4एम-एम30

पीएसपीडी-ई25आरजी4एम-एम30
पीएसपीडी-ई50आरजी4एम-एम30

पीएसपीडी-ई90जी3एम-एम30

पीएसपीडी-ई90आरजी3एम-एम30

पीएसपीडी-ई90जी4एम-एम30

पीएसपीडी-ई90आरजी4एम-एम30

तकनीकी पैरामीटर

मॉडल

प्रीटाइटेंनिंग बल(1)
एन

लोचदार बल(2)
एन

ऊर्ध्वाधर भार(3)
एन

कार्य तापमान
℃

वज़न
जी

पीएसपीडी-ई25(आर)जी2एम-एम20
पीएसपीडी-ई50(आर)जी2एम-एम20
पीएसपीडी-ई25(आर)जी3एम-एम30
पीएसपीडी-ई50(आर)जी3एम-एम30

8.6
14.4

16.821

2,400

0~80

181

2,400

0~80

207

74.5

4,800

0~80

507

7.5

4,800

0~80

600

पीएसपीडी-ई90(आर)जी3एम-एम30

25.2

73.7

4,800

0~80

754

पीएसपीडी-ई25(आर)जी4एम-एम30
पीएसपीडी-ई50(आर)जी4एम-एम30

74.5

4,800

0~80

515

7.5

4,800

0~80

608

पीएसपीडी-ई90(आर)जी4एम-एम30

25.2

73.7

4,800

0~80

762

◇ नोट: 1. प्रीटाइटेंनिंग बल स्प्रिंग लोचदार बल है जब स्प्रिंग प्राकृतिक अवस्था में संकुचित होता है

2. लोचदार बल स्प्रिंग लोचदार बल है जब लेवल कम्पेसाटर 50% स्ट्रोक में संकुचित होता है, यह सुझाव दिया जाता है कि लेवल कम्पेसाटर का वास्तविक कार्य संकुचित

स्ट्रोक इसके अधिकतम संकुचित स्ट्रोक के 50% से अधिक नहीं है

3. ऊर्ध्वाधर भार से तात्पर्य अधिकतम ऊर्ध्वाधर तनाव से है जिसे लेवल कम्पेसाटर स्थिर अवस्था में सहन कर सकता है

4. जब लेवल कम्पेसाटर को क्षैतिज रूप से स्थापित किया जाता है, तो वर्कपीस लेवल कम्पेसाटर की दिशा के लंबवत गुरुत्वाकर्षण उत्पन्न करेगा,

यदि गुरुत्वाकर्षण क्षैतिज भार सीमा से बड़ा है, तो स्प्रिंग फंस सकता है
