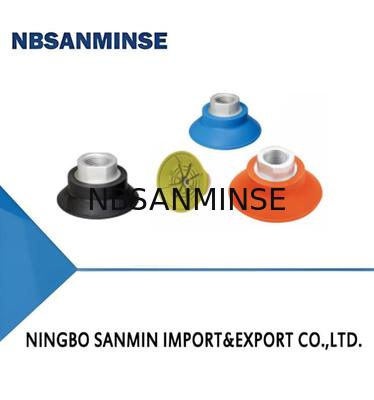

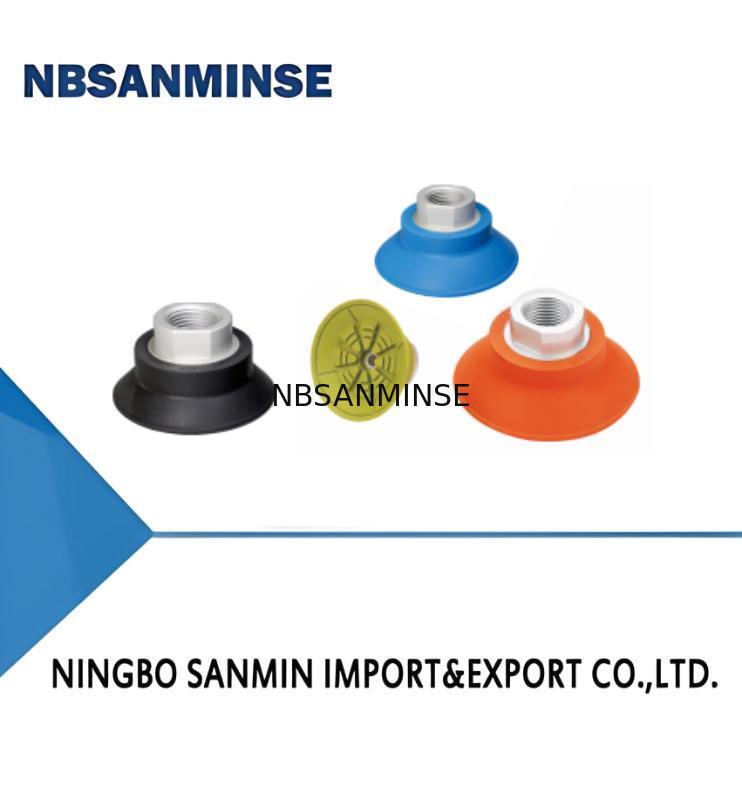

उत्पाद विवरण:
|
| लंबवत पुल-आउट: | 45फोर्स एन | पार्श्विक पुल-आउट: | 35फोर्स एन |
|---|---|---|---|
| पार्श्व पुल-आउट बल तैलीय: | 33सतह(एन) | आंतरिक आयतन: | 1.6 सेमी³ |
| वर्कपीस की न्यूनतम वक्र त्रिज्या: | 35 मिमी | ||
| प्रमुखता देना: | धातु शीट के लिए फ्लैट सक्शन कप,वायवीय सोलेनोइड वाल्व सक्शन कप,एसएफएफ श्रृंखला धातु शीट चूषण |
||
| एसएफएफ 50 N-G3F | ||||
| ① ② ③ ④ | ||||
| सीरीज | 2 व्यास | 3सामग्री और कठोरता | 4संकलन धागा | |
| एसएफएफ | 30-φ30 मिमी | एन-एनबीआर | 60 | G2F-G1/4 मादा धागा |
| 40-φ40 मिमी | एनजी-एनबीआर | 45 | G3F-G3/8 मादा धागा | |
| 50-φ50 मिमी | HK -अतिरिक्त उच्च तापमान वाला रबर | 65 | G2M-1/4पुरुष धागा | |
| 60-φ60 मिमी | HD-उच्च तापमान/चिह्न मुक्त सामग्री |
60 | M10M-M10×1.5 नर धागा | |
| 80-φ80 मिमी | M14M-M14×1.5 नर धागा | |||
| 100-100 मिमी | आरए-रेक्टुंगल एडाप्टर | |||
| 125-125 मिमी | ||||
| चयन | ||||||
| मॉडल | कनेक्शन धागा जी2एम |
M1OM | एम14एम | जी2एफ | G3F | आरए |
| SFF30N-□ | SFF30N-G2M | 8FF30N-M1OM | SFF30N-M14M | SFF30N-G2F | SFF30N-G3F | SFF30N-RA |
| SFF40N-□ | SFF40N-G2M | 8FF40N-M1OM | SFF40N-M14M | SFF40N-G2F | SFF40N-G3F | SFF40N-RA |
| SFF50N-□ | SF50N-G2M | SFF50N-M10M | SFF50N-M14M | SFF50N-G2F | SFF50N-23F | SFF5ON-RA |
| SFF60N-□ | SFF60N-G2M | 8F60N-M1OM | SFF60N-M14M | SFF6ON-G2F | SFF60N-G3F | SFF60N-RA |
| SFFBON-□ | 8FF80N-G2M | 8FF80N-M10M | SFF8ON-M14M | SFFBON-G2F | SFF8ON-G3F | SFF8ON-RA |
| SFF100N-□ | 8FF100N-G2M | SFF100N-M1OM | SFF100N-M14M | SFF100N-G2F | SFF100N-G3F | 8F100N-RA |
| SFF125N-□ | 8FF125N-G2M | 8FF125N-M1OM | SFF125N-M14M | SFF125N-C2F | SFF125N-3F | 8FF125N-RA |
| मॉडल | कनेक्शन धागा जी2एम |
M1OM | एम14एम | जी2एफ | G3F | आरए |
| SFF30NG-□ | SFF30NG-G2M | SFF30NE-M1OM | SFF30N-M14M | SFF30N-G2F | SFF30NG-G3F | SFF30NG-RA |
| SFF40NG-□ | SFF40NE-G2M | 8FF40NE-M1OM | SFF40N-M14M | SFF40N-G2F | SFF40NG-G3F | SFF40NG-RA |
| SFF50NG-□ | SFF50NE-G2M | SFF50NE-M1OM | SFF50N-M14M | SFF50N-G2F | SFF50NG-G3F | 8FF50NE-RA |
| SFF60NG-□ | SFF60NE-G2M | SFF6ONE-M10M | SFF60N-M14M | SFF60N-G2F | SFF60NG-G3F | 8FF60NE-RA |
| SFF80NG-□ | SFF8ONE-G2M | SFFBONE-M1OM | SFF80N-M14M | SFF80N-G2F | SFF8ONG-G3F | SFF80NG-RA |
| SFF100NG-□ | SFF100NE-C2M | 8FF100NE-M1OM | SFF100N-M14M | SFF100NG-G-2F | SFF100NG-G3F | SFF100NG-RA |
| SFF125NG-□ | SFF125N-G2M | 8FF125NE-M1OM | SFF125N-M14M | SFF125NE-G2F | 8FF125NE-G3F | 8FF125NE-RA |
| मॉडल | कनेक्शन धागाजी2एम | जी2एफ | G3F | मॉडल | कनेक्शन धागाजी2एम | जी2एफ | G3F |
| SFF30HK-□ | SFF30HK-G2M | SFF30HK-G2F | SFF30HK-G3F | SFF30HD-□ | SFF30HD-G2M | SFF30HD-G2F | SFF30HD-63F |
| SFF40HK-□ | SFF40HK-G2M | SFF40HK-G2F | SFF40HK-G3F | SFF40HD-□ | SFF40HD-G2M | SFF40ED-G2F | SFF40HD-63F |
| SFF50HK-□ | SFF50HK-G2M | SFF50HK-G2F | SFF50HK-G3F | 8FF50HD-□ | SFF50HD-G2M | SFF50ED-G2F | SFF50HD-63F |
| SFF60HK-□ | SFF60HK-G2M | SFF60HK-G2F | SFF60HK-G3F | 8FF60HD-□ | SFF60HD-G2M | SFF60HD-G2F | SFF60HD-G3F |
| SFF80HK-□ | SFF80HK-G2M | SFFB0HK-G2F | SFF80HK-G3F | SFF80HD-□ | SFF80HD-G2M | SFF80ED-G2F | SFFB0HD-63F |
| SFF100HK-□ | SFF100HK-G2M | SFF100HK-G2F | SFF100HK-G3F | SFF100HD-□ | SFF100ED-G2M | SFF100HD-G2F | SFF100HD-G3F |
| SFF125HK-□ | SFF125HK-G2M | SFF125HK-G2F | SFF125HK-G3F | 8FF125HD-□ | SFF125HD-G2M | SFF125HD-G2F | SFF125HD-G3F |
| तकनीकी मापदंड | ||||||||
| मॉडल | ऊर्ध्वाधर खींचने का बल एन |
पक्षीय खींचने का बल एन |
पक्षीय खींचने का बल तैलीय सतह (N) |
आन्तरिक मात्रा cm3 |
मिन.वक्र त्रिज्या काम के टुकड़े का मिमी |
वजन घ |
अनुशंसा नली डाय मिमी |
एमपीक्यू पीसी |
| SFF30 | 45 | 35 | 33 | 1.6 | 35 | 11 | 6 | 1 |
| SFF40 | 72 | 54 | 51 | 3.5 | 47.5 | 13 | 6 | 1 |
| SFF50 | 112 | 90 | 86 | 7.5 | 70 | 20 | 8 | 1 |
| SFF60 | 145 | 102 | 93 | 12.6 | 81 | 26 | 8 | 1 |
| SFF80 | 288 | 212 | 190 | 35 | 115 | 43 | 8 | 1 |
| SFF100 | 445 | 322 | 308 | 60 | 141 | 57 | 8 | 1 |
| SFF125 | 660 | 475 | 400 | 115 | 165 | 145 | 10 | 1 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
