होम उत्पादवायवीय solenoid वाल्वएसबीएफ सीरीज 1.5 बेलोज़ सक्शन कप विशेष रूप से धातु की चादर के लिए

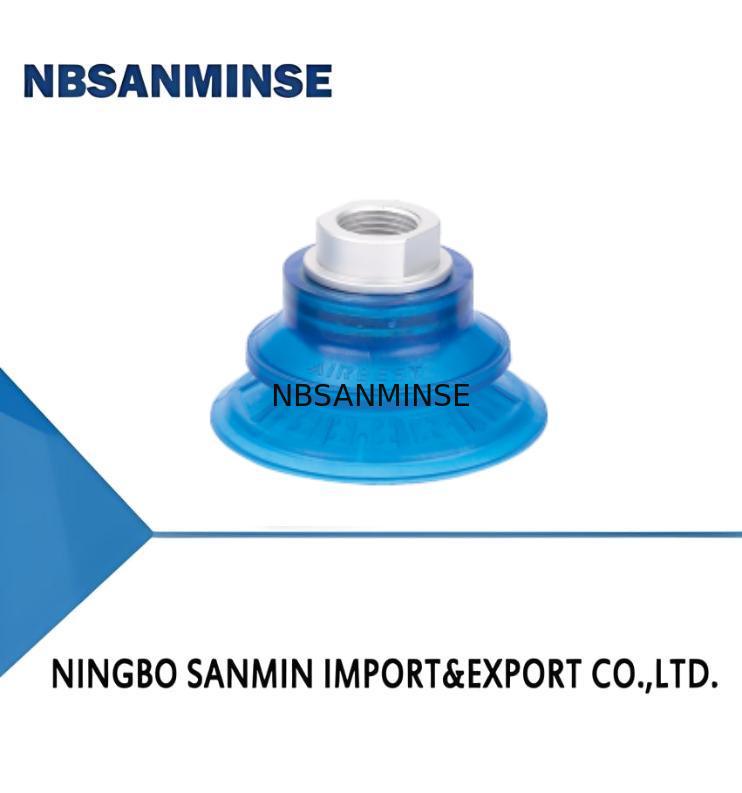

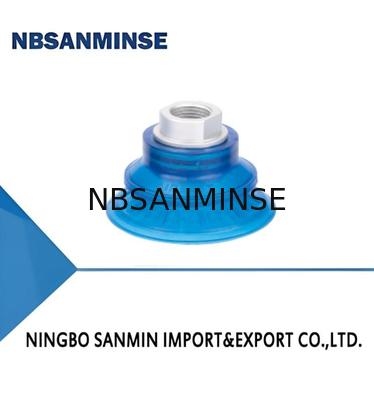

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
अब से संपर्क करें

एसबीएफ सीरीज 1.5 बेलोज़ सक्शन कप विशेष रूप से धातु की चादर के लिए

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA ब्रांड नाम: NBSANMINSE
Model Number: SBF30

विस्तार जानकारी
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

उत्पाद विवरण

विशेषताएँ
◇ 1.5 बेल्लो
◇ PU सामग्री
◇ आंतरिक बड़ी क्षेत्र समर्थन संरचना
◇ विकल्प के लिए विभिन्न आकार
लाभ
◇ वर्कपीस की असमान सतह को फिट करना आसान है, और इसमें बफर प्रभाव होता है
◇ उत्कृष्ट पहनने का प्रतिरोध और तेल प्रतिरोध, लंबा जीवनकाल
◇ सक्शन कप और वर्कपीस के बीच घर्षण बल को प्रभावी ढंग से बढ़ाएं
◇ विभिन्न आकारों और आकारों के वर्कपीस के लिए उपयुक्त
अनुप्रयोग
◇ उच्च गति, कम चक्र समय में धातु की चादर को संभालना
◇ बिना विकृति के धातु की चादर और एल्यूमीनियम प्लेट को संभालना
◇ सक्शन कप का विशेष पैटर्न स्लॉट डिज़ाइन फिसलन से रोकता है
तैलीय धातु की चादर को संभालते समय, सटीक स्थिति सुनिश्चित करना
◇ ऑटोमोटिव स्टैम्पिंग धातु भागों हैंडलिंग सिस्टम में उपयोग किया जाता है
एसबीएफ सीरीज 1.5 बेलोज़ सक्शन कप विशेष रूप से धातु की चादर के लिए 0
संरचना
◇1.5 बेल्लो, बड़ा संपीड़ित स्ट्रोक
◇ सक्शन कप और फिटिंग एक-टुकड़ा संरचना डिजाइन हैं
एसबीएफ सीरीज 1.5 बेलोज़ सक्शन कप विशेष रूप से धातु की चादर के लिए 1
   SBF   50   U   -G3F
①     ②   ③        ④
  ①श्रृंखला ②व्यास ③सामग्री और कठोरता ④कनेक्शन धागा
  SBF 30-中32mm U-PU 70  G2F -G1/4 महिला धागा

40-中42mm

G3F -G3/8 महिला धागा
50-中51.5mm

G2M -G1/4 पुरुष धागा
60-中64mm

M10M-M10×1.5 पुरुष धागा
80-中84mm

RA - आयताकार एडाप्टर
100-φ103mm


चयन-मॉडल (कनेक्शन धागा)
  मॉडल कनेक्शन धागा
G2M		 M10M G2F G3F RA- आयताकार एडाप्टर
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
तकनीकी पैरामीटर
  मॉडल खींचने का बल
N		 आंतरिक मात्रा
        cm³		 न्यूनतम वक्र त्रिज्या का वर्कपीस
                   मिमी		 वज़न
     g		 अनुशंसित नली व्यास
मिमी		 MPQ
पीसीएस
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ नोट: परीक्षण वैक्यूम स्तर -60kPa, चिकनी और साफ सतह के साथ वर्कपीस।
   उपरोक्त अनुसार खींचने के बल का डेटा सुरक्षा कारक पर विचार किए बिना निकाला गया है।
   डेटा विभिन्न वर्कपीस सतह के अनुसार भिन्न हो सकता है।
एसबीएफ सीरीज 1.5 बेलोज़ सक्शन कप विशेष रूप से धातु की चादर के लिए 2
◇ नोट: आयामी सहिष्णुता GBT3672.1-2002-1 M3 रबर उत्पाद आयामी सहिष्णुता मानक के अनुरूप है
