उत्पाद विवरण:
|
| स्विचन तत्व: | सूक्ष्म स्विच | व्यापक तापमान।: | －5 ℃～ 50 ℃ |
|---|---|---|---|
| मध्यम अस्थायी।: | 0°100°C | पुनरावर्तनीयता त्रुटि: | ≤1.5% |
| आवेदन: | स्वत: दबाव राहत संरक्षण युक्ति | ||
| प्रमुखता देना: | पिस्टन सेंसर दबाव स्विच नियंत्रक,0.3-40MPa दबाव स्विच नियंत्रक |
||
अवलोकन

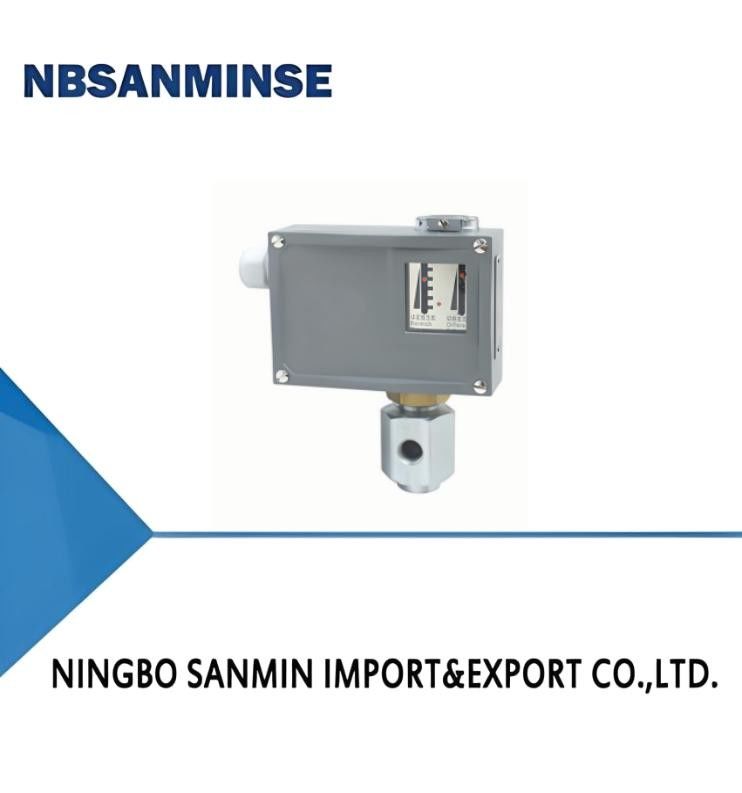

TL0402 प्रेशर स्विच/प्रेशर कंट्रोलर एक पिस्टन प्रकार के सेंसर को ड्रेन पोर्ट के साथ अपनाता है, जिसका उपयोग न्यूट्रल हाइड्रोलिक ऑयल और अन्य माध्यमों के लिए किया जा सकता है।
TL0402 प्रेशर स्विच/प्रेशर कंट्रोलर का सेटिंग मान समायोज्य है, जिसमें 0.3-40MPa की समायोजन सीमा है।
मुख्य तकनीकी प्रदर्शन
| स्विचिंग तत्व | माइक्रोस्विच |
|---|---|
| आवरण द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री | IP65 (DIN40050 के अनुरूप और GB4208 में IP65 के बराबर) |
| परिवेश का तापमान | -5℃~50℃ |
| माध्यम का तापमान | 0~100℃ |
| स्थापना की स्थिति | प्रेशर इंटरफ़ेस लंबवत नीचे की ओर है (15° के झुकाव की अनुमति है) |
| एंटी-वाइब्रेशन प्रदर्शन | TL0402:40m/s²TL0403:20m/s²पुनरावृत्ति त्रुटि30 |
| संपर्क क्षमता | AC 220V 6A (प्रतिरोधक) |
| विनिर्देश | स्विचिंग अंतर समायोज्य नहीं है |
सेटिंग मान समायोजन सीमा (MPa)
स्विचिंग अंतर इससे अधिक नहीं (MPa)
| **अनुमेय दबाव ① (MPa) | स्विचिंग आवृत्ति/मिनट | प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड | वजन (kg) | आउटलाइन आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | आवरण | पिस्टन | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 0.6 |
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 0.9 |
| 30 | TL0403.70-216019 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1.2 |
| 30 | 30 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 2 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 2.2 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | सेटिंग मान समायोजन सीमा (MPa) |
स्विचिंग अंतर इससे अधिक नहीं (MPa)
| **अनुमेय दबाव ① (MPa) | स्विचिंग आवृत्ति/मिनट | प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड | वजन (kg) | आउटलाइन आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | आवरण | पिस्टन | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 0.8 |
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1.2 |
| 30 | 30 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1.6 |
| 30 | 30 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 2.6 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 3.5 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0402.00-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | सेटिंग मान समायोजन सीमा (MPa) |
स्विचिंग अंतर इससे अधिक नहीं (MPa)
| **अनुमेय दबाव ① (MPa) | स्विचिंग आवृत्ति/मिनट | प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड | वजन (kg) | आउटलाइन आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | आवरण | पिस्टन | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3~4 | 0.3 | ||||||||
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 0.5 |
| 16 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 0.7 |
| 30 | 30 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1 |
| 30 | 30 | स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1.5 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | 1.8 |
| 80 | 30 | गैल्वेनाइज्ड स्टील | स्टील | G1/4 | 0.9 | 01 | TL0403.70-216019 | नोट: व्यावहारिक कार्य में, एक संक्षिप्त पीक प्रेशर भी इससे अधिक नहीं हो सकता | प्र: क्या आप मुफ्त नमूने दे सकते हैं? |
A: हाँ,
लेकिन यह उत्पादों पर निर्भर करता है,
कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055 प्र: आपका व्यवसाय दायरा क्या है? A: हमारा व्यवसाय दायरा है
पूर्ण कंटेनर के साथ एक्सपोर्टर ऑटोमेशन पार्ट्स की सेवा, और बिक्री
एयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर,एयर और ऑयलफिटिंग , प्रेशर गेजआदि।प्र:आप किस प्रकार के उत्पाद बना सकते हैं?
A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं,पीतल, एल्यूमीनियमसामग्री प्रसंस्करण।
जैसे उच्चदबाव वाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व /पानी वाल्व/वायवीय वाल्व/ एयर सिलेंडर / हाइड्रोलिक वाल्व/ हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्र: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।प्र: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोज़माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।प्र:
क्या कोई वारंटी उपलब्ध है?
A: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्र: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT, और G थ्रेड्स के बीच क्या अंतर है?
A:
सील G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सीलिंग कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका टूथ प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्र: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
प्र: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है? A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग की समस्या,
वातावरण
गर्म, भारी कंपन आदि।
प्र:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए?
फोकस पॉइंटउच्च तापमान वातावरण के उपाय अत्यधिक ठंडे वातावरण के उपाय
सील फ्लोरोरबर, पीटीएफई
| कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन | उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) |
| कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट | कूलिंग को मजबूत करें, कुशल जल निष्कासन |
| अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन प्रकार), हीट ट्रेसिंग | धातु घटक | विस्तार क्लीयरेंस आरक्षित करें |
| कम तापमान वाले टफनेस वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक | उच्च ताप प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत |
| इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना | गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें |
| हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें | ||
