उत्पाद विवरण:
|
| गलती: | 3% निर्धारित मूल्य | मध्यम अस्थायी।: | -20-85 ℃ |
|---|---|---|---|
| गारंटी: | 1 वर्ष | आवेदन: | स्वचालित दबाव राहत सुरक्षा |
| प्रमुखता देना: | कॉम्पैक्ट दबाव स्विच नियंत्रक,उत्कृष्ट दबाव स्विच नियंत्रक |
||
1सिद्धांत और संरचना

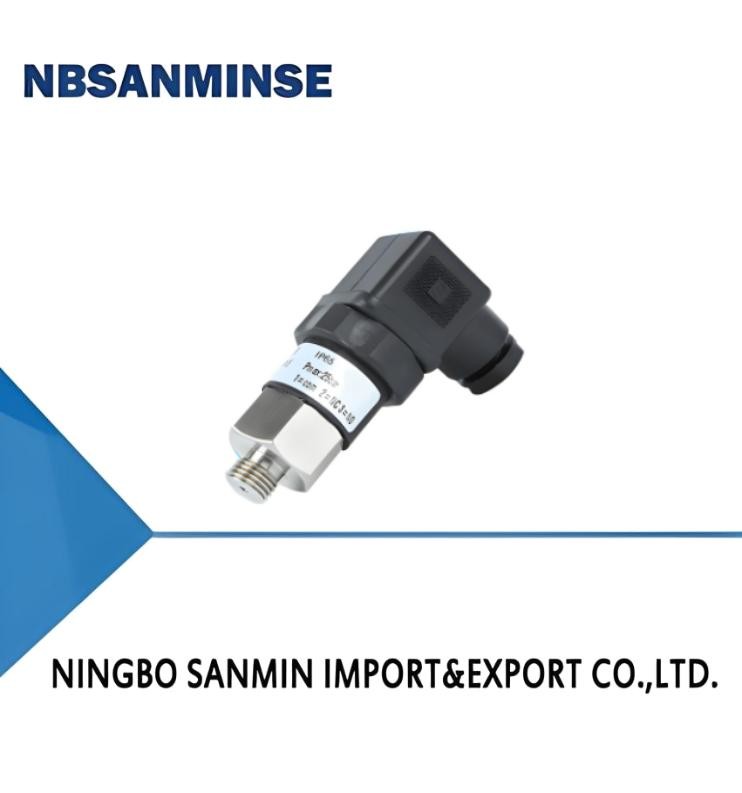

MS-T50 (सुंदर) दबाव स्विच/दबाव नियंत्रक में एक स्प्रिंग से जुड़ा एक अंतर्निहित पिस्टन है। जब दबाव बदलता है, तो स्प्रिंग के विस्तार और संकुचन की मात्रा तदनुसार बदलती है।जब दबाव सेट मूल्य तक पहुँचता है, यह पूर्व निर्धारित यांत्रिक संरचना को ट्रिगर करेगा और एक स्विच सिग्नल भेजेगा।
2, विशेषताएं
MS-T50 (सुंदर) दबाव स्विच/नियंत्रक का एक कॉम्पैक्ट संरचना है, डीएन मानक प्लग का उपयोग करता है, तार करने में आसान है, और एक विस्तृत माप सीमा है। उच्च अधिभार क्षमता, उच्च दोहराव,विशिष्ट सामान्य रूप से खुले या सामान्य रूप से बंद संपर्कपानी और तेल के दबाव को मापने के लिए इस्तेमाल किया जा सकता है।
3, तकनीकी मापदंड
| माप सीमा | विवरण के लिए कृपया नीचे दी गई तालिका देखें |
|---|---|
| विलंब | सेट मूल्य का 10-20% (25% -35%, 1% -5% वैकल्पिक) |
| त्रुटि | 3% निर्धारित मूल्य |
| आउटपुट | सामान्य रूप से खुले और सामान्य रूप से बंद संपर्कों पर स्वर्ण चढ़ाना ≤ DC 42V,1A ≤ डीसी 115 वी,0.15A ≤AC 42V,3A ≤ AC 125V,3A ≤AC 250V,0.5A |
| मध्यम तापमान | -20 से 85°C |
| संरक्षण और सुरक्षा | IP65 |
| संबंध | टर्मिनल वायरिंग |
| सामग्री | डायफ्राम: एनबीआर पिस्टन: एनबीआर सील के साथ स्टील पिस्टन प्रक्रिया कनेक्शनः जस्ती/स्टेनलेस स्टील शेलः इंजीनियरिंग प्लास्टिक |
4, चयन तालिका
| इंटरफेस सामग्री | मॉडल | **अनुमेय दबाव (बार) | सेट रेंज (बार) | त्रुटि | फिक्स्ड हाइस्टेरिसिस | वजन (किलो) |
|---|---|---|---|---|---|---|
| फिल्म | MS-T50-02.5 | 25 | 0.2...2.5 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| फिल्म | MS-T50-005 | 25 | 0.8...5 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| फिल्म | MS-T50-012 | 25 | 1...12 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| फिल्म | MS-T50-050 | 200 | 5...50 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| पिस्टन | MS-T50-100 | 200 | 10...100 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| पिस्टन | MS-T50-200 | 300 | 20...200 | 3% | दस प्रतिशत। . 20% सेट मूल्य 25 प्रतिशत। . 35% निर्धारित मूल्य (वैकल्पिक) एक प्रतिशत। . 5% सेट मूल्य (वैकल्पिक) |
0.1 |
| MS-T50- | 012 | एम | एम12 | H | सी | समझाना |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| टी | तामा | |||||
| L | इस्पात | |||||
| एक्स | स्टेनलेस स्टील 304L | |||||
| G12 | इंटरफेस थ्रेड G1/2 | |||||
| G14 | इंटरफेस थ्रेड G1/4 | |||||
| N14 | इंटरफेस थ्रेड NPT1/4 | |||||
| एम14 | इंटरफेस थ्रेड M14 * 1.5 | |||||
| एम20 | इंटरफेस थ्रेड M20 * 1.5 | |||||
| H | इंटरफेस धागा बाहरी धागा | |||||
| आर | सामान्य रूप से खुला + सामान्य रूप से बंद आउटपुट |
5, वायरिंग आरेख
6आयामी चित्र
7स्थापना का स्थान
8, लागू मीडिया
9, समायोजन पद्धति
** चरणः Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
चरण 2: एक स्क्रू ड्राईवर के साथ दबाव स्विच के बिंदु का आकार समायोजित करें, जैसा कि आरेख में दिखाया गया है, इसे घड़ी की दिशा में बढ़ाएं और इसे घड़ी की दिशा में कम करें।
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
