उत्पाद विवरण:
|
| कामकाजी चिपचिपापन: | <1 × 10－3m2/s | स्विचन तत्व: | सूक्ष्म स्विच |
|---|---|---|---|
| व्यापक तापमान।: | －25 ℃～ 55 ℃ | मध्यम अस्थायी।: | －25 ℃～ 80 ℃ |
| गारंटी: | 1 वर्ष | आवेदन: | स्वत: दबाव राहत संरक्षण युक्ति |
| प्रमुखता देना: | हल्के ईंधन तेल दबाव स्विच नियंत्रक,दबाव स्विच नियंत्रक |
||
अवलोकन

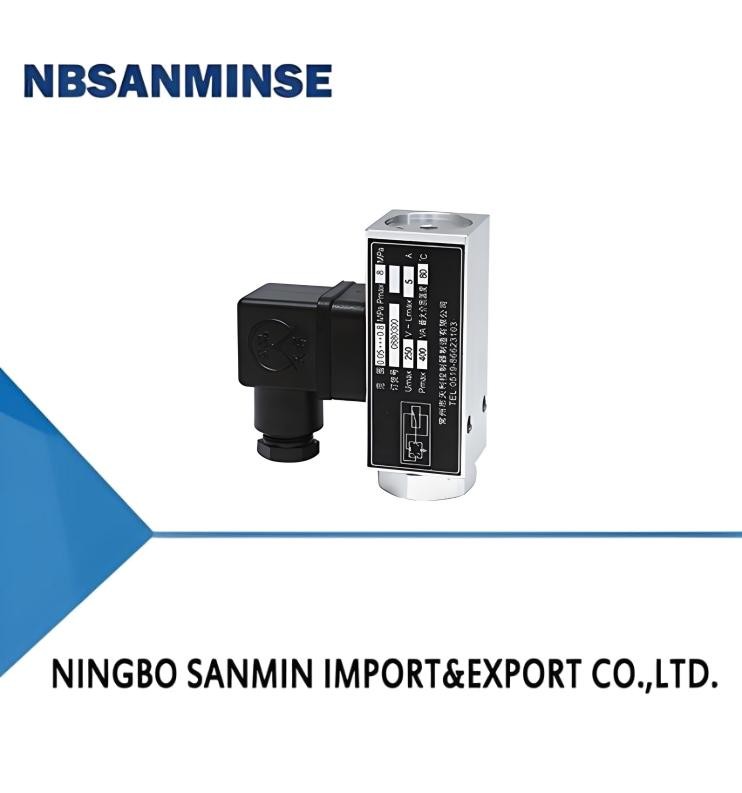

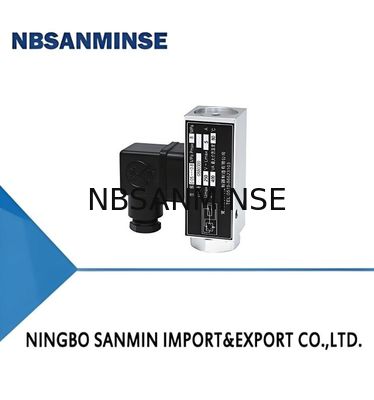

TL0022 दबाव स्विच/नियंत्रक सेंसर के दो रूपों को अपनाता हैः डायफ्राम सेंसर और लीक मुक्त पिस्टन सेंसर।
TL0022 दबाव स्विच/दबाव नियंत्रक का उपयोग हवा और गैस जैसे तटस्थ गैसों के साथ-साथ स्नेहन तेल और हल्के ईंधन तेल जैसे तरल माध्यमों के लिए किया जा सकता है।नियंत्रक के सेट मूल्य -0 की सीमा के भीतर समायोजित किया जा सकता है.1 से 1.6 एमपीए.
TL0022 दबाव स्विच/दबाव नियंत्रक रिसाव मुक्त पिस्टन सेंसर का उपयोग हाइड्रोलिक तेल, स्नेहन तेल और हल्के ईंधन तेल जैसे तटस्थ स्नेहन माध्यमों के लिए किया जा सकता है।नियंत्रक के सेट मूल्य 0 की सीमा के भीतर समायोजित किया जा सकता है.5-40MPa.
छोटे डिजाइन से प्रति मिनट 100 बार की उच्च स्विचिंग आवृत्ति और विशेष रूप से अच्छे कंपन प्रतिरोध की अनुमति मिलती है।
मुख्य तकनीकी प्रदर्शन
| कार्यशील चिपचिपाहट | <1×10-3m2/s |
|---|---|
| स्विचिंग तत्व | माइक्रोस्विच |
| संलग्नक द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री | IP54 ((DIN40050 के अनुरूप और GB4208 में IP54 के बराबर) |
| स्थापना की स्थिति | दबाव इंटरफेस ऊर्ध्वाधर नीचे की ओर है (15 ° के झुकाव के लिए अनुमति देता है) |
| परिवेश का तापमान | -25°C55°C |
| मध्यम तापमान | -25°C80°C |
| कंपन विरोधी प्रदर्शन | अधिकतम 100 मीटर/सेकंड2 |
| पुनरावृत्ति त्रुटि | ≤2.5% |
| संपर्क क्षमता | AC 220V 6A ((प्रतिरोधक) |
विनिर्देश
TL0022 स्विचिंग त्रुटि समायोजित नहीं है
| सेटिंग वैल्यू समायोजन रेंज (एमपीए) | स्विचिंग अंतर (एमपीए) से अधिक नहीं | **अनुमेय दबाव 1 (एमपीए) | दबाव सेंसर सामग्री | इंटरफेस प्रकार 2 | इंटरफेस का आंतरिक धागा |
वजन (किलो) |
रूपरेखा आयाम रेखाचित्र संख्या | ऑर्डर कैटलॉग संख्या | |
|---|---|---|---|---|---|---|---|---|---|
| आवरण | सीलिंग रिंग | ||||||||
| -0.1 | 0.02 | 8 | AL | नाइट्राइल रबर | मैं | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| -0.1 | 0.02 | 8 | AL | नाइट्राइल रबर | पी | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02 ¢ 0.2 | 0.04 | 8 | AL | नाइट्राइल रबर | मैं | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02 ¢ 0.2 | 0.04 | 8 | AL | नाइट्राइल रबर | पी | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05 ₹0.8 | 0.13 | 8 | AL | नाइट्राइल रबर | मैं | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05 ₹0.8 | 0.13 | 8 | AL | नाइट्राइल रबर | पी | - | 0.2 | 03 | TL0022.10-165268 |
| 0.११११6 | 0.24 | 8 | AL | नाइट्राइल रबर | मैं | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.११११6 | 0.24 | 8 | AL | नाइट्राइल रबर | पी | - | 0.2 | 03 | TL0022.10-176268 |
TL0522 स्विचिंग त्रुटि समायोजित नहीं है
| सेटिंग वैल्यू समायोजन रेंज (एमपीए) | स्विचिंग अंतर (एमपीए) से अधिक नहीं | **अनुमेय दबाव 1 (एमपीए) | दबाव सेंसर सामग्री | इंटरफेस प्रकार 2 | इंटरफेस का आंतरिक धागा |
वजन (किलो) |
रूपरेखा आयाम रेखाचित्र संख्या | ऑर्डर कैटलॉग संख्या | ||
|---|---|---|---|---|---|---|---|---|---|---|
| आवरण | सीलिंग रिंग | पिस्टन | ||||||||
| 0.5 ¢7 | 2 | 40 | AL | नाइट्राइल रबर | इस्पात | मैं | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5 ¢7 | 2 | 40 | AL | नाइट्राइल रबर | इस्पात | पी | - | 0.2 | 03 | TL0522.10-201078 |
| 1 ¢ 16 | 3.5 | 40 | AL | नाइट्राइल रबर | इस्पात | मैं | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1 ¢ 16 | 3.5 | 40 | AL | नाइट्राइल रबर | इस्पात | पी | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5 ¢ 25 | 4 | 40 | AL | नाइट्राइल रबर | इस्पात | मैं | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5 ¢ 25 | 4 | 40 | AL | नाइट्राइल रबर | इस्पात | पी | - | 0.2 | 03 | TL0522.10-224278 |
| 4 ¢40 | 4.5 | 40 | AL | नाइट्राइल रबर | इस्पात | मैं | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4 ¢40 | 4.5 | 40 | AL | नाइट्राइल रबर | इस्पात | पी | - | 0.2 | 03 | TL0522.10-228078 |
नोटः व्यावहारिक कार्य में, एक संक्षिप्त शिखर दबाव भी इस मूल्य से अधिक नहीं हो सकता है।
2 आई-इंटरफेस आंतरिक धागा है पी-इंटरफेस फ्लैंज है
01
02
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
