उत्पाद विवरण:
|
| कामकाजी चिपचिपापन: | <1 × 10－3m2/s | व्यापक तापमान।: | －40 ℃～ 50 ℃ |
|---|---|---|---|
| मध्यम अस्थायी।: | 0°120°C | पुनरावर्तनीयता त्रुटि: | ≤1% |
| गारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | मध्यम दबाव स्विच नियंत्रक,समायोज्य दबाव स्विच नियंत्रक |
||
अवलोकन

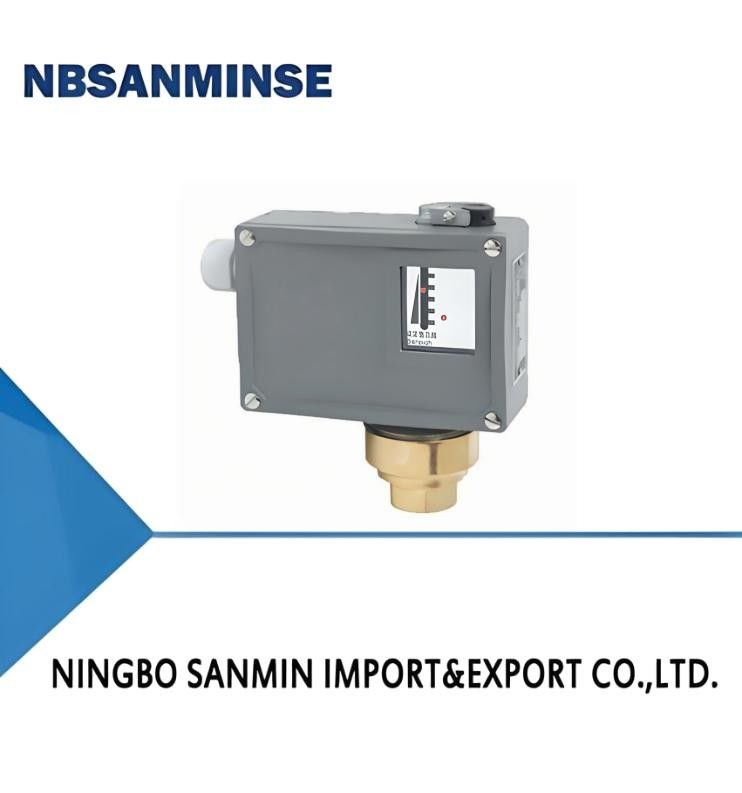

TL0202 प्रेशर स्विच (मध्यम दबाव)/प्रेशर कंट्रोलर एक बैलो प्रकार के सेंसर को अपनाता है, जिसका उपयोग हवा, गैस और जल वाष्प जैसी तटस्थ गैसों के साथ-साथ पानी, रेफ्रिजरेंट और तेल जैसे तरल मीडिया के लिए किया जा सकता है, और वैक्यूम के लिए इस्तेमाल किया जा सकता है।
TL0202 प्रेशर स्विच (मध्यम दबाव)/प्रेशर कंट्रोलर का सेटिंग मान समायोज्य है, जिसकी सीमा -0.1 से 2.5 MPa है। यदि विशेष आवश्यकताएं हैं, तो -0.1 से 6.3 MPa की अतिरिक्त समायोजन सीमा डिजाइन की जा सकती है।
मुख्य तकनीकी प्रदर्शन
| सामान्य | विस्फोट-रोधी प्रकार | |
|---|---|---|
| कार्यशील श्यानता | <1×10－3m2/s | <1×10－3m2/s |
| स्विचिंग तत्व | माइक्रोस्विच | सील किया हुआ स्विच |
| विस्फोट-रोधी ग्रेड | - | Exde Ⅱ CT4～T6 |
| आवरण द्वारा प्रदान की गई सुरक्षा की डिग्री | IP65(DIN40050 के अनुरूप और GB4208 में IP65 के बराबर) | IP54(DIN40050 के अनुरूप और GB4208 में IP54 के बराबर) |
| परिवेश का तापमान | －40℃～50℃ | －40℃～50℃ |
| मध्यम तापमान | 0～120℃ | 0～120℃ |
| स्थापना की स्थिति | - | प्रेशर इंटरफ़ेस लंबवत नीचे की ओर |
| एंटी-वाइब्रेशन प्रदर्शन | TL0202:40m/s2 ；TL0203:20m/s2 | अधिकतम:20m/s2 |
| पुनरावृत्ति त्रुटि | ≤1% | ≤1 % |
| संपर्क क्षमता | AC 220V 6A(प्रतिरोधक) | DC 250V 0.25A(प्रतिरोधक) 60Wmax AC 250V 5A(प्रतिरोधक) 1250VAmax |
विनिर्देश
TL0202 स्विचिंग त्रुटि समायोज्य नहीं है
| सेटिंग मान समायोजन सीमा (MPa) |
स्विचिंग अंतर जो पार न करे (MPa) | अनुमेय दबाव ① (MPa) |
स्विचिंग आवृत्ति/ मिनट |
प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड |
वजन (किलोग्राम) |
रूपरेखा आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| केसिंग | डायाफ्राम | सामान्य | विस्फोट-रोधी प्रकार | सामान्य | विस्फोट-रोधी प्रकार | ||||||
－0.1～0 |
0.007 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0.1～0.1 |
0.008 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0.1～0.16 |
0.009 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0.1～0.25 |
0.012 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0.1 |
0.008 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0.16 |
0.009 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01～0.25 |
0.01 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0.02～0.4 |
0.03 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0.03～0.6 |
0.035 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03～1 |
0.04 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0.05～1.6 |
0.08 |
5 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0.05～2.5 |
0.09 |
5 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
TL0202 स्विचिंग अंतर समायोज्य है
| सेटिंग मान समायोजन सीमा (MPa) |
स्विचिंग अंतर जो पार न करे (MPa) | अनुमेय दबाव ① (MPa) |
स्विचिंग आवृत्ति/ मिनट |
प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड |
वजन (किलोग्राम) |
रूपरेखा आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| केसिंग | डायाफ्राम | सामान्य | विस्फोट-रोधी प्रकार | सामान्य | विस्फोट-रोधी प्रकार | ||||||
－0.1～0 |
0.019 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0.1～0.1 |
0.021 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0.1～0.16 |
0.022 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0.1～0.25 |
0.024 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0.1 |
0.016 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0.16 |
0.02 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0.01～0.25 |
0.024 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0.02～0.4 |
0.08 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0.03～0.6 |
0.09 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03～1 |
0.1 |
2 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0.05～1.6 |
0.19 |
5 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0.05～2.5 |
0.2 |
5 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
TL0203 स्विचिंग अंतर समायोज्य नहीं है (छोटा स्विचिंग अंतर, कोई विस्फोट-रोधी प्रकार नहीं)
| सेटिंग मान समायोजन सीमा (MPa) |
स्विचिंग अंतर जो पार न करे (MPa) | अनुमेय दबाव ① (MPa) |
स्विचिंग आवृत्ति/ मिनट |
प्रेशर सेंसर सामग्री | इंटरफ़ेस का आंतरिक थ्रेड |
वजन (किलोग्राम) |
रूपरेखा आयाम ड्राइंग संख्या | ऑर्डर कैटलॉग संख्या | |
|---|---|---|---|---|---|---|---|---|---|
| केसिंग | डायाफ्राम | ||||||||
| －0.1～0 | 0.0045 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| －0.1～0.1 | 0.005 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| －0.1～0.16 | 0.0065 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| －0.1～0.25 | 0.01 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0～0.1 | 0.0045 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0～0.16 | 0.006 |
1 |
20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 0.01～0.25 | 0.007 |
1 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 0.02～0.4 | 0.016 |
2 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 0.03～0.6 | 0.02 |
2 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03～1 | 0.03 |
2 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 0.05～1.6 | 0.05 |
5 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 0.05～2.5 | 0.06 |
5 | 20 |
पीतल |
स्टेनलेस स्टील(316L) | G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
Q: क्या आप मुफ्त नमूने दे सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
Q: आपका व्यावसायिक दायरा क्या है?
A: हमारा व्यावसायिक दायरा हैनिर्यातकों के ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
Q:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोस माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? A: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
Q: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
Q: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम अस्थिरता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
