उत्पाद विवरण:
|
| स्विचन तत्व: | सूक्ष्म स्विच | व्यापक तापमान।: | 0 ℃ -60 ℃ |
|---|---|---|---|
| मध्यम अस्थायी।: | 0°C-80°C | पुनरावर्तनीयता त्रुटि: | ≤1% |
| गारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | अंतर दबाव नियंत्रक,गैर संक्षारक मीडिया दबाव स्विच नियंत्रक |
||
1, अवलोकन

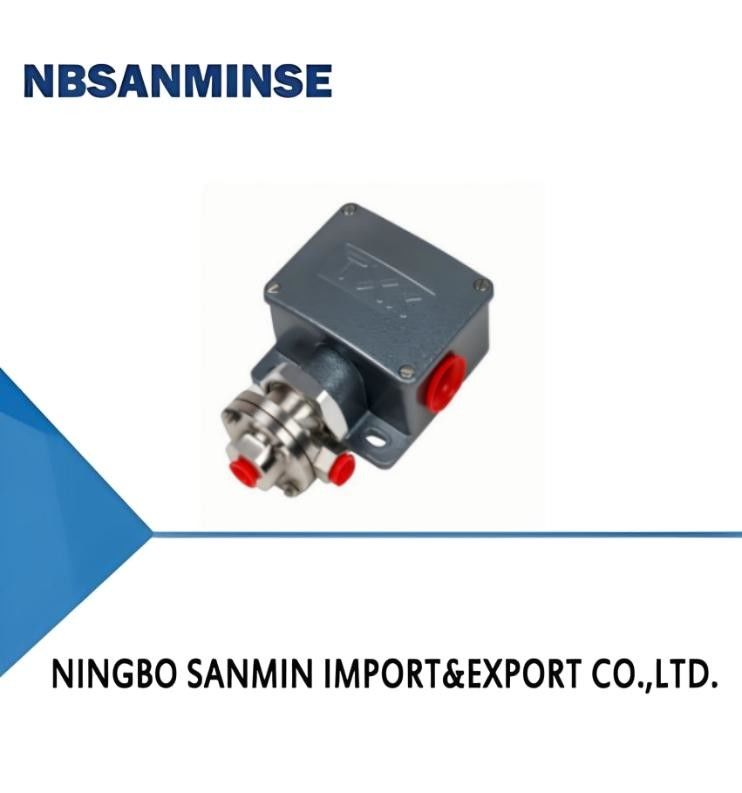

TXK अंतर दबाव स्विच डायाफ्राम पिस्टन संयोजन प्रेरण को अपनाता है, कम से उच्च अंतर दबाव, विभिन्न स्थिर दबावों के लिए उपयुक्त है,द्रव गतिशीलता या प्रक्रिया अनुप्रयोगों में धड़कन दबाव या चक्र दर. हवा, गैस, तेल, पानी और गैर संक्षारक मीडिया के लिए इस्तेमाल किया जा सकता है।
2, तकनीकी प्रदर्शन
|
कार्यशील चिपचिपाहट |
1x10-3 मीटर2/s |
|
स्विचिंग तत्व |
माइक्रोस्विच |
|
घेरों के लिए रेटिंग |
IP66 |
|
परिवेश का तापमान |
0°C-60°C |
|
मध्यम तापमान |
0°C-80°C |
|
कंपन विरोधी प्रदर्शन |
अधिकतम 40m/s² |
|
पुनरावृत्ति त्रुटि |
≤1% |
|
संपर्क क्षमता |
अधिकतम 220V AC, ≤5A |
3, विनिर्देश
|
दबाव सेटिंग मूल्य की समायोजन सीमा
|
स्विचिंग अंतर से अधिक नहीं
|
**अनुमेय दबाव (एमपीए)
|
बाहरी आयाम |
स्विचिंग आवृत्ति/मिनट
|
झिल्ली सामग्री |
इंटरफेस का आंतरिक धागा
|
|
060 केपीए |
3 केपीए |
3.4 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
20~200 केपीए |
10 केपीए |
3.4 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
50 ¢ 500 केपीए |
20 केपीए |
3.4 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
20 ¢ 200केपीए(आरएन) |
30 केपीए |
3.4 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
4, चयन तालिका
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1उत्पाद का रूप |
|||||
|
01 |
संधि |
02 |
दोहरी संपर्क |
03 |
EEx d |
|
04 |
निचला अंतर दबाव |
05 |
ऊपरी और निचले अंतर दबाव |
06 |
उच्च हाइड्रोस्टैटिक दबाव |
|
07 |
भट्ठी |
||||
|
2शेल |
|||||
|
एन एन |
नियमित शैली |
आरएन |
दोहरी संपर्क मॉडल |
LC |
सामान्य विस्फोट-सबूत मॉडल |
|
बी |
छोटी दृश्य खिड़की के साथ विस्फोट प्रतिरोधी मॉडल |
AL |
भट्ठी का खोल |
||
|
3डायफ्राम प्रकार |
|||||
|
01 |
पोली |
02 |
स्टेनलेस स्टील |
03 |
रबर |
|
4. कनेक्टिंग धागा (आवश्यकता के अनुसार अनुकूलित) |
|||||
|
01 |
एनपीटी1/4 अंदर |
||||
|
5रेंज |
विस्तृत श्रेणी चयन तालिका देखें |
||||
|
TXK निचला अंतर दबाव नियंत्रक, उत्पाद का रूपः निचला अंतर दबाव, आवासः साधारण प्रकार, डायाफ्राम का रूपः स्टेनलेस स्टील, कनेक्शन धागाः NPT1/4 आंतरिक, रेंजः 5-210KPa। |
|||||
रेंज तुलना तालिका
|
कोड |
रेंज |
नोट्स |
कोड |
रेंज |
नोट्स |
|
001 |
3.5-27.5MPa |
पारंपरिक दबाव |
002 |
1.2-12MPa |
पारंपरिक दबाव |
|
003 |
0.7-7MPa |
पारंपरिक दबाव |
004 |
0.37-3.7MPa |
पारंपरिक दबाव |
|
005 |
0.25-2.5 एमपीए |
पारंपरिक दबाव |
006 |
0.15-1.2MPa |
पारंपरिक दबाव |
|
007 |
20-700 केपीए |
पारंपरिक दबाव |
008 |
10-350 केपीए |
पारंपरिक दबाव |
|
009 |
5-210 केपीए |
पारंपरिक दबाव |
010 |
5-170 केपीए |
पारंपरिक दबाव |
|
011 |
0-100 केपीए |
पारंपरिक दबाव |
012 |
- क्या?100-0 केपीए |
पारंपरिक दबाव |
|
013 |
- क्या?100-100 केपीए |
पारंपरिक दबाव |
014 |
25 केपीए |
उच्च हाइड्रोस्टैटिक दबाव |
|
015 |
0-60 केपीए |
निचला अंतर दबाव |
016 |
20-200 केपीए |
निचला अंतर दबाव |
|
017 |
50-500 केपीए |
निचला अंतर दबाव |
018 |
- क्या?0.5-0.5 केपीए |
भट्ठी अंतर दबाव |
|
019 |
- क्या?३-३ केपीए |
भट्ठी अंतर दबाव |
020 |
- क्या?6-6 केपीए |
भट्ठी अंतर दबाव |
|
021 |
- क्या?12-12 केपीए |
भट्ठी अंतर दबाव |
5, डिबगिंग विधि और स्विच वायरिंग आरेख
समायोज्य नट को मूल कमजोर स्थिति में लौटाएं, स्विच के सी, एनओ, एनसी तारों को सिग्नल लाइट से कनेक्ट करें। सिग्नल लाइट की स्थिति का निरीक्षण करें,सिग्नल लाइट को हरी रोशनी से जोड़ें (C सामान्य टर्मिनल है, और जब C को कारखाने में NC से जोड़ा जाता है, तो हरी रोशनी चमक जाएगी), और सेट बिंदु संकेतक के अनुसार समायोजन नट को वांछित सेट बिंदु पर सेट करने के लिए ऊपर और नीचे समायोजित करें।(नीचे का दबाव बढ़ता है, ऊपर का दबाव घटता है)
6, उपस्थिति और स्थापना आयाम
01
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
02
