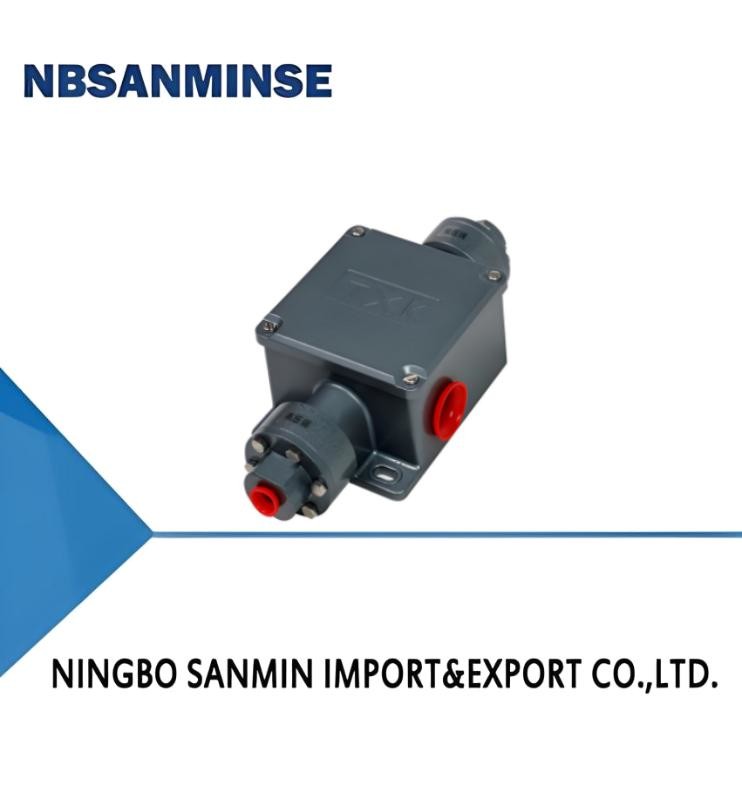

TXK विभेदक दबाव नियंत्रक अधिकतम 220V AC ≤5A

उत्पत्ति के प्लेस:	चीनी	ब्रांड नाम:	NBSANMINSE
प्रमाणन:	CE	मॉडल संख्या:	TXK

विस्तार जानकारी
स्विचिंग तत्व:	सूक्ष्म स्विच	व्यापक तापमान।:	-20 ℃ -60 ℃
मध्यम अस्थायी।:	0°C-80°C	पुनरावर्तनीयता त्रुटि:	≤1%
प्रमुखता देना:	विभेदक दबाव स्विच नियंत्रक , 5A दबाव स्विच नियंत्रक

उत्पाद विवरण

1, अवलोकन
TXK अंतर दबाव स्विच व्यापक रूप से बड़े, मध्यम और छोटे हवा ठंडा या पानी ठंडा chillers प्लेट गर्मी एक्सचेंजर, आस्तीन गर्मी एक्सचेंजर,और पानी के प्रवाह के नियंत्रण और पंप और पानी फिल्टर की स्थिति की निगरानी के लिए खोल और ट्यूब हीट एक्सचेंजरयह गैस का पता लगाने, गैर संक्षारक मीडिया, पूर्ण दबाव और गेज दबाव को मापने में भी व्यापक रूप से उपयोग किया जाता है और इसका उपयोग एयर कंडीशनिंग और क्लीन रूम, प्रशंसक और फिल्टर ब्लोइंग कंट्रोल में व्यापक रूप से किया जाता है,द्रव और तरल स्तर नियंत्रण।
2, तकनीकी प्रदर्शन

कार्यशील चिपचिपाहट	1x10-3 मीटर²/s
स्विचिंग तत्व	माइक्रोस्विच
घेरों के लिए रेटिंग	IP65
परिवेश का तापमान	-20°C-60°C
मध्यम तापमान	0°C-80°C
कंपन विरोधी प्रदर्शन	अधिकतम 20m/s²
पुनरावृत्ति त्रुटि	≤1%
संपर्क क्षमता	अधिकतम 220V AC, ≤5A

3, विनिर्देश

दबाव सेटिंग मूल्य की समायोजन सीमा	स्विचिंग अंतर से अधिक नहीं	**अनुमेय दबाव (एमपीए)	बाहरी आयाम	स्विचिंग आवृत्ति/मिनट	झिल्ली सामग्री	इंटरफेस का आंतरिक धागा
0.5-3 केपीए	0.2KPa	1	01	15	स्टेनलेस स्टील या रबर	एनपीटी1/4
1-10 केपीए	0.5 केपीए	1.2	01	15	स्टेनलेस स्टील या रबर	एनपीटी1/4
1-16 केपीए	1.5 केपीए	1.5	01	15	स्टेनलेस स्टील या रबर	एनपीटी1/4
25~105KPa	1.8KPa	3.5	01	15	स्टेनलेस स्टील या रबर	एनपीटी1/4
20~200KPa ((RN)	2 केपीए	5	01	15	स्टेनलेस स्टील या रबर	एनपीटी1/4

4, चयन तालिका

TXK -□ □-□-□-□ 1 2 3 4 5
1उत्पाद का रूप
01	संधि	02	दोहरी संपर्क	03	EEx d
04	निचला अंतर दबाव	05	ऊपरी और निचले अंतर दबाव	06	उच्च हाइड्रोस्टैटिक दबाव
07	भट्ठी
2शेल
एन एन	नियमित शैली	आरएन	दोहरी संपर्क मॉडल	LC	सामान्य विस्फोट-सबूत मॉडल
बी	छोटी दृश्य खिड़की के साथ विस्फोट प्रतिरोधी मॉडल	AL	भट्ठी का खोल
3डायफ्राम प्रकार
01	पोली	02	स्टेनलेस स्टील	03	रबर
4. कनेक्टिंग धागा (आवश्यकता के अनुसार अनुकूलित)
01	एनपीटी1/4 अंदर
5रेंज			विस्तृत श्रेणी चयन तालिका देखें
चयन उदाहरणः TXK-05NN-02-01-009 टीएक्सके अंतर दबाव नियंत्रक, उत्पाद का रूपः ऊपरी और निचले अंतर दबाव, आवासः साधारण प्रकार, डायाफ्राम का रूपः स्टेनलेस स्टील, कनेक्शन धागाः एनपीटी 1/4 आंतरिक, रेंजः 5-210 केपीए.

रेंज तुलना तालिका

कोड	रेंज	नोट्स	कोड	रेंज	नोट्स
001	3.5-27.5MPa	पारंपरिक दबाव	002	1.2-12MPa	पारंपरिक दबाव
003	0.7-7MPa	पारंपरिक दबाव	004	0.37-3.7MPa	पारंपरिक दबाव
005	0.25-2.5 एमपीए	पारंपरिक दबाव	006	0.15-1.2MPa	पारंपरिक दबाव
007	20-700 केपीए	पारंपरिक दबाव	008	10-350 केपीए	पारंपरिक दबाव
009	5-210 केपीए	पारंपरिक दबाव	010	5-170 केपीए	पारंपरिक दबाव
011	0-100 केपीए	पारंपरिक दबाव	012	- क्या?100-0 केपीए	पारंपरिक दबाव
013	- क्या?100-100 केपीए	पारंपरिक दबाव	014	25 केपीए	उच्च हाइड्रोस्टैटिक दबाव
015	0-60 केपीए	निचला अंतर दबाव	016	20-200 केपीए	निचला अंतर दबाव
017	50-500 केपीए	निचला अंतर दबाव	018	- क्या?0.5-0.5 केपीए	भट्ठी अंतर दबाव
019	- क्या?३-३ केपीए	भट्ठी अंतर दबाव	020	- क्या?6-6 केपीए	भट्ठी अंतर दबाव
021	- क्या?12-12 केपीए	भट्ठी अंतर दबाव

5, डिबगिंग विधि और स्विच वायरिंग आरेख
समायोज्य नट को मूल कमजोर स्थिति में लौटाएं, स्विच के सी, एनओ, एनसी तारों को सिग्नल लाइट से कनेक्ट करें। सिग्नल लाइट की स्थिति का निरीक्षण करें,सिग्नल लाइट को हरी रोशनी से जोड़ें (C सामान्य टर्मिनल है, और जब C को कारखाने में NC से जोड़ा जाता है, तो हरी रोशनी चमक जाएगी), और सेट बिंदु संकेतक के अनुसार समायोजन नट को ऊपर और नीचे समायोजित करें ताकि इसे वांछित सेट बिंदु पर सेट किया जा सके।(नीचे का दबाव बढ़ता है, ऊपर का दबाव घटता है)

TXK विभेदक दबाव नियंत्रक अधिकतम 220V AC ≤5A 0

6, उपस्थिति और स्थापना आयाम

TXK विभेदक दबाव नियंत्रक अधिकतम 220V AC ≤5A 1
