उत्पाद विवरण:
|
| स्विचन तत्व: | सूक्ष्म स्विच | व्यापक तापमान।: | -40℃~60℃ |
|---|---|---|---|
| मध्यम अस्थायी।: | 0 ~ 80 ℃ | पुनरावर्तनीयता त्रुटि: | 0.5% या 1% |
| गारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | सूक्ष्म विस्फोट प्रूफ दबाव स्विच,विस्फोट प्रूफ दबाव स्विच नियंत्रक |
||
1, अवलोकन

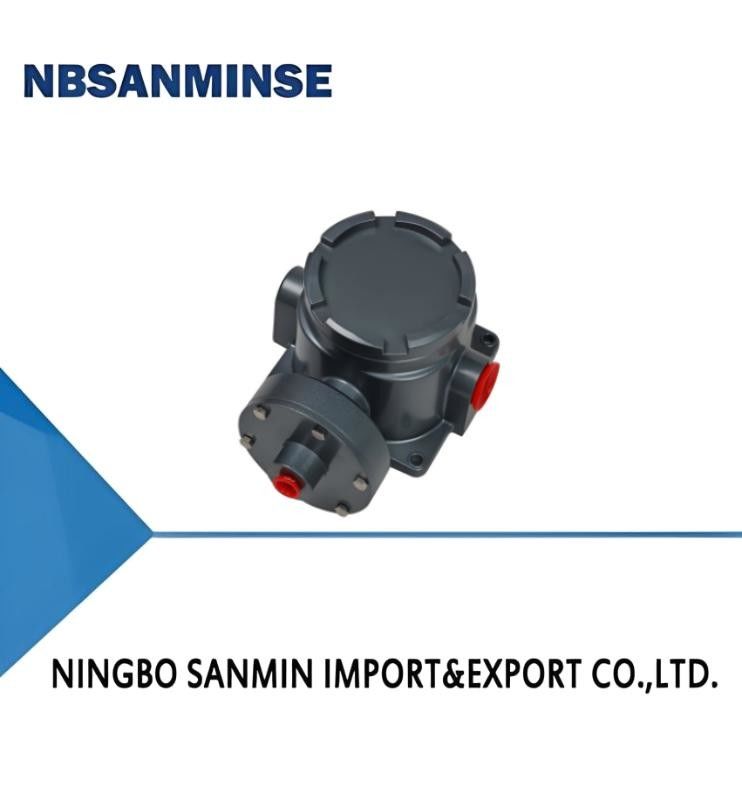

TXK विस्फोट-रोधी दबाव नियंत्रक का कार्य सिद्धांत मुख्य रूप से परीक्षण घटकों (जैसे डायाफ्राम) के लोचदार विरूपण पर आधारित है, जो इस विरूपण के माध्यम से माइक्रो स्विच जैसे कार्यात्मक घटकों को तेज स्विच जंपिंग क्रियाएं उत्पन्न करने के लिए प्रेरित करता है। विशेष रूप से, जब मापे गए (नियंत्रित) माध्यम का दबाव परीक्षण तत्व पर लागू होता है, तो यह डायाफ्राम के मुक्त सिरे पर संबंधित लोचदार विस्थापन का कारण बनेगा। यह विस्थापन तब पाइप सिरे से जुड़े माइक्रो स्विच में बटन (पुश रॉड) को संबंधित क्रियाएं उत्पन्न करने के लिए प्रेरित करेगा। जब दबाव निर्धारित नियंत्रण मान तक पहुंच जाता है, तो स्विच संपर्क स्विच हो जाएंगे, जिससे नियंत्रण प्रणाली में सर्किट डिस्कनेक्ट या कनेक्ट हो जाएगा, जिससे स्वचालित नियंत्रण और सिग्नलिंग का उद्देश्य प्राप्त होगा।
TXK विस्फोट-रोधी दबाव नियंत्रक में आमतौर पर एक मापन प्रणाली, नियंत्रण उपकरण, समायोजन तंत्र, आवास, प्लग सॉकेट आदि शामिल होते हैं। मापन प्रणाली में डायाफ्राम अपने लोचदार विरूपण के माध्यम से दबाव परिवर्तन को महसूस करता है, जबकि नियंत्रण उपकरण में माइक्रो स्विच इस दबाव संकेत पर तेजी से प्रतिक्रिया करता है और सर्किट ऑन-ऑफ संचालन करता है। यह डिजाइन विस्फोट-रोधी दबाव नियंत्रक को विभिन्न औद्योगिक वातावरणों में स्थिर रूप से संचालित करने में सक्षम बनाता है, विशेष रूप से उन अनुप्रयोगों में जिन्हें उच्च विश्वसनीयता और सुरक्षा की आवश्यकता होती है।
2, तकनीकी प्रदर्शन
|
कार्यशील श्यानता |
<1 × 10－3m2/s |
माध्यम तापमान |
0～80℃ |
|
स्विचिंग तत्व |
माइक्रोस्विच |
कंपन-रोधी प्रदर्शन |
20m/s2 |
|
धूल विस्फोट-रोधी स्तर |
Exdb Ⅱ CT4～T6 Gb |
विस्फोट प्रूफ प्रमाण पत्र संख्या |
GYB24.2900X |
|
आवास द्वारा प्रदान की गई सुरक्षा की डिग्री |
IP66(DIN40050 के अनुरूप और GB4208 में IP66 के बराबर) |
पुनरावृत्ति त्रुटि |
0.5% या 1% |
|
परिवेश तापमान |
-40℃~60℃ |
संपर्क क्षमता |
AC 220V 6A(प्रतिरोधक) |
3, विनिर्देश
|
|
|
|
बाहरी आयाम |
|
झिल्ली सामग्री |
|
|
-100~0KPa |
2KPa |
1.3 |
|
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1.3 |
|
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
10~350KPa |
3KPa |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
|
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
NPT1/4 |
4, चयन तालिका
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. उत्पाद प्रपत्र |
|||||
|
01 |
परंपरा |
02 |
डबल-संपर्क |
|
EEx d |
|
04 |
निचला विभेदक दबाव |
05 |
ऊपरी और निचला विभेदक दबाव |
06 |
उच्च हाइड्रोस्टैटिक दबाव |
|
07 |
भट्टी |
||||
|
2. खोल |
|||||
|
NN |
नियमित शैली |
RN |
डबल संपर्क मॉडल |
LC |
साधारण विस्फोट-रोधी मॉडल |
|
B |
छोटी देखने वाली खिड़की के साथ विस्फोट प्रूफ मॉडल |
AL |
भट्टी का खोल |
||
|
3. डायाफ्राम प्रकार |
|||||
|
01 |
पॉली |
02 |
स्टेनलेस स्टील |
|
रबर |
|
4. कनेक्टिंग थ्रेड (आवश्यकतानुसार अनुकूलन योग्य) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. रेंज |
रेंज तुलना तालिका देखें |
||||
|
TXK विस्फोट-रोधी नियंत्रक, उत्पाद प्रपत्र: विस्फोट-रोधी, खोल: साधारण विस्फोट-रोधी प्रकार, डायाफ्राम प्रपत्र: स्टेनलेस स्टील, कनेक्शन थ्रेड: NPT1/4 आंतरिक, रेंज: 0.25-2.5MPa। |
|||||
रेंज तुलना तालिका
|
कोड |
रेंज |
नोट्स |
कोड |
रेंज |
नोट्स |
|
001 |
3.5-27.5MPa |
पारंपरिक दबाव |
002 |
1.2-12MPa |
पारंपरिक दबाव |
|
003 |
0.7-7MPa |
पारंपरिक दबाव |
004 |
0.37-3.7MPa |
पारंपरिक दबाव |
|
005 |
0.25-2.5MPa |
पारंपरिक दबाव |
006 |
0.15-1.2MPa |
पारंपरिक दबाव |
|
007 |
20-700KPa |
पारंपरिक दबाव |
008 |
10-350KPa |
पारंपरिक दबाव |
|
009 |
5-210KPa |
पारंपरिक दबाव |
010 |
5-170KPa |
पारंपरिक दबाव |
|
011 |
0-100KPa |
पारंपरिक दबाव |
012 |
﹣100-0KPa |
पारंपरिक दबाव |
|
013 |
﹣100-100KPa |
पारंपरिक दबाव |
014 |
25KPa |
उच्च हाइड्रोस्टैटिक दबाव |
|
015 |
0-60KPa |
निचला विभेदक दबाव |
016 |
20-200KPa |
निचला विभेदक दबाव |
|
017 |
50-500KPa |
निचला विभेदक दबाव |
018 |
﹣0.5-0.5KPa |
भट्टी विभेदक दबाव |
|
019 |
﹣3-3KPa |
भट्टी विभेदक दबाव |
020 |
﹣6-6KPa |
भट्टी विभेदक दबाव |
|
021 |
﹣12-12KPa |
भट्टी विभेदक दबाव |
5, डिबगिंग विधि और स्विच वायरिंग आरेख
समायोजन नट को बुनियादी कमजोरी की स्थिति में वापस करें, स्विच के C, NO, NC तारों को सिग्नल लाइट से कनेक्ट करें। सिग्नल लाइट की स्थिति का निरीक्षण करें, सिग्नल लाइट को हरे रंग की लाइट से कनेक्ट करें (C सामान्य टर्मिनल है, और जब C और NO कारखाने में जुड़े होते हैं, तो हरी लाइट चालू हो जाएगी), और इसे वांछित सेट पॉइंट पर सेट करने के लिए सेट पॉइंट संकेतक के अनुसार समायोजन नट को ऊपर और नीचे समायोजित करें। (नीचे दबाव बढ़ता है, ऊपर दबाव घटता है)
6, उपस्थिति और स्थापना आयाम
01
02
प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं?
ए: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय दायरा क्या है?
ए: हमारा व्यवसाय दायरा हैनिर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
प्रश्न:आप किस प्रकार के उत्पाद बना सकते हैं?ए: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी का वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
ए: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
ए: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसेनमाउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? ए: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
ए:
G थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी धागे कसने पर कसते जाते हैं। सीलिंग धागों के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
ए: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का कारण आमतौर पर क्या होता है?
ए: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल प्रवेश करना, वाल्व कोर और स्प्रिंग की समस्या,
वातावरणगर्म, भारी कंपन आदि। प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | चरम ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाली सामग्री का चयन करें, ठंडे संकुचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें | 03 |
