उत्पाद विवरण:
|
| स्विचन तत्व: | सूक्ष्म स्विच | व्यापक तापमान।: | -20 ℃ -60 ℃ |
|---|---|---|---|
| मध्यम अस्थायी।: | 0°C-80°C | पुनरावर्तनीयता त्रुटि: | 1%or0.5% |
| गारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | विश्वसनीय दबाव स्विच नियंत्रक,ऑन साइट दबाव स्विच नियंत्रक |
||
1, अवलोकन

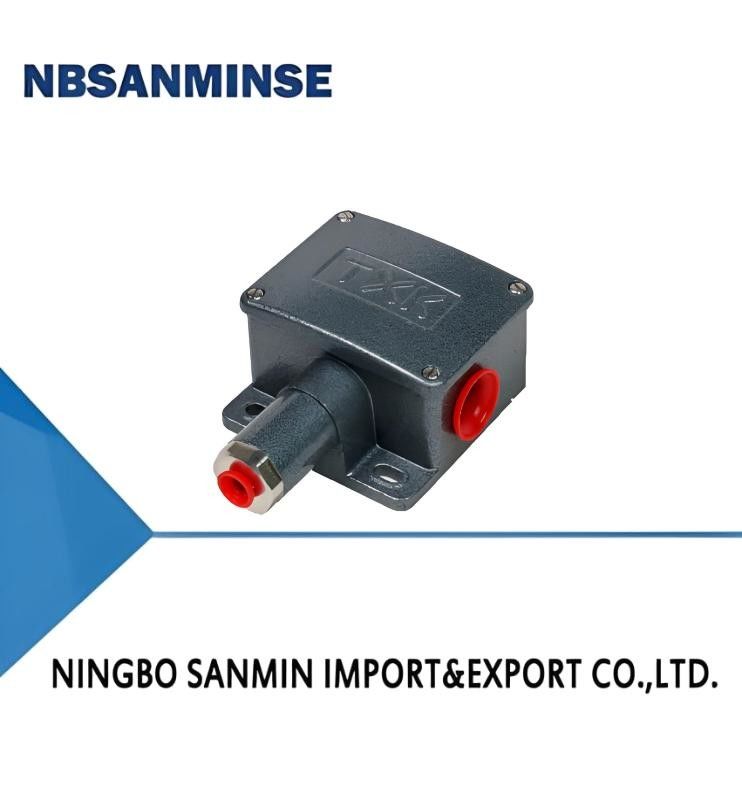

TXK दबाव स्विच एक विश्वसनीय ऑन-साइट स्थापना उपकरण है। पिस्टन स्प्रिंग डायफ्राम संयोजन संरचना एक स्थिर ओ-रिंग सील को अपनाती है,जिसमें उत्कृष्ट भूकंपीय और अतिचाप प्रतिरोध है, साथ ही साथ छोटे बैकलैश और व्यापक माप रेंज। व्यापक रूप से पेट्रोलियम, रासायनिक, थर्मल पावर, थर्मोइलेक्ट्रिक, धातु विज्ञान, दवा, आदि जैसे उद्योगों में उपयोग किया जाता है।इसकी कवरेज सीमा -0 है.1MPa~27.5MPa।
2, तकनीकी प्रदर्शन
|
कार्यशील चिपचिपाहट |
1x10-3 मीटर2/s |
|
स्विचिंग तत्व |
माइक्रोस्विच |
|
घेरों के लिए रेटिंग |
IP65 |
|
परिवेश का तापमान |
-20°C-60°C |
|
मध्यम तापमान |
0°C-80°C |
|
कंपन विरोधी प्रदर्शन |
40m/s² |
|
पुनरावृत्ति त्रुटि |
1%या0.5 प्रतिशत |
|
संपर्क क्षमता |
अधिकतम 220V AC, ≤5A |
3, विनिर्देश
|
दबाव सेटिंग मूल्य की समायोजन सीमा
|
स्विचिंग अंतर से अधिक नहीं
|
**अनुमेय दबाव (एमपीए)
|
बाहरी आयाम |
स्विचिंग आवृत्ति/मिनट
|
झिल्ली सामग्री |
इंटरफेस का आंतरिक धागा
|
|
-100~0KPa |
3 केपीए |
1.3 |
03 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
-100~100 केपीए |
3 केपीए |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
0~100 केपीए |
3 केपीए |
1.3 |
03 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
5~170KPa |
2 केपीए |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
5~210KPa |
5 केपीए |
1.3 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
10~350 केपीए |
4 केपीए |
1.3 |
02 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
20 से 700 केपीए |
15 केपीए |
1.5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
0.15~1.2MPa |
0.02 एमपीए |
3 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
0.37~3.7MPa |
0.08 एमपीए |
6 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
0.7~7MPa |
0.12 एमपीए |
10 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
1.2~12MPa |
0.15 एमपीए |
17.5 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
|
3.5~27.5MPa |
1 एमपीए |
34 |
01 |
30 |
स्टेनलेस स्टील या पॉलीमाइड |
एनपीटी1/4 |
4, चयन तालिका
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1उत्पाद का रूप |
|||||
|
01 |
संधि |
02 |
दोहरी संपर्क |
03 |
EEx d |
|
04 |
निचला अंतर दबाव |
05 |
ऊपरी और निचले अंतर दबाव |
06 |
उच्च हाइड्रोस्टैटिक दबाव |
|
07 |
भट्ठी |
||||
|
2शेल |
|||||
|
एन एन |
नियमित शैली |
आरएन |
दोहरी संपर्क मॉडल |
LC |
सामान्य विस्फोट-सबूत मॉडल |
|
बी |
छोटी दृश्य खिड़की के साथ विस्फोट प्रतिरोधी मॉडल |
AL |
भट्ठी का खोल |
||
|
3डायफ्राम प्रकार |
|||||
|
01 |
पोली |
02 |
स्टेनलेस स्टील |
03 |
रबर |
|
4. कनेक्टिंग धागा (आवश्यकता के अनुसार अनुकूलित) |
|||||
|
01 |
एनपीटी1/4 अंदर |
||||
|
5रेंज |
श्रेणी तुलना तालिका देखें |
||||
|
चयन उदाहरणः TXK-01NN-02-01-001 टीएक्सके दबाव नियंत्रक, उत्पाद का रूपः नियमित, खोलः नियमित, डायाफ्राम का रूपः स्टेनलेस स्टील, कनेक्शन धागाः एनपीटी 1/4 आंतरिक, रेंजः 3.5-27.5 एमपीए।
|
|||||
रेंज तुलना तालिका
|
कोड |
रेंज |
नोट्स |
कोड |
रेंज |
नोट्स |
|
001 |
3.5-27.5MPa |
पारंपरिक दबाव |
002 |
1.2-12MPa |
पारंपरिक दबाव |
|
003 |
0.7-7MPa |
पारंपरिक दबाव |
004 |
0.37-3.7MPa |
पारंपरिक दबाव |
|
005 |
0.25-2.5 एमपीए |
पारंपरिक दबाव |
006 |
0.15-1.2MPa |
पारंपरिक दबाव |
|
007 |
20-700 केपीए |
पारंपरिक दबाव |
008 |
10-350 केपीए |
पारंपरिक दबाव |
|
009 |
5-210 केपीए |
पारंपरिक दबाव |
010 |
5-170 केपीए |
पारंपरिक दबाव |
|
011 |
0-100 केपीए |
पारंपरिक दबाव |
012 |
-100-0 केपीए |
पारंपरिक दबाव |
|
013 |
-100-100 केपीए |
पारंपरिक दबाव |
014 |
25 केपीए |
उच्च हाइड्रोस्टैटिक दबाव |
|
015 |
0-60 केपीए |
निचला अंतर दबाव |
016 |
20-200 केपीए |
निचला अंतर दबाव |
|
017 |
50-500 केपीए |
निचला अंतर दबाव |
018 |
-0.5-0.5 केपीए |
भट्ठी अंतर दबाव |
|
019 |
-3-3 केपीए |
भट्ठी अंतर दबाव |
020 |
-6-6KPa |
भट्ठी अंतर दबाव |
|
021 |
-12-12 केपीए |
भट्ठी अंतर दबाव |
5, डिबगिंग विधि और स्विच वायरिंग आरेख
समायोज्य नट को मूल कमजोर स्थिति में लौटाएं, स्विच के सी, एनओ, एनसी तारों को सिग्नल लाइट से कनेक्ट करें। सिग्नल लाइट की स्थिति का निरीक्षण करें,सिग्नल लाइट को हरी रोशनी से जोड़ें (C सामान्य टर्मिनल है, और जब C को कारखाने में NC से जोड़ा जाता है, तो हरी रोशनी चमक जाएगी), और सेट बिंदु संकेतक के अनुसार समायोजन नट को ऊपर और नीचे समायोजित करें ताकि इसे वांछित सेट बिंदु पर सेट किया जा सके।(नीचे का दबाव बढ़ता है और ऊपर का दबाव घटता है).
6, उपस्थिति और स्थापना आयाम
01
02
03
