उत्पाद विवरण:
|
| कामकाजी चिपचिपापन: | <1 × 10－3m2/s | पुनरावर्तनीयता त्रुटि: | ≤1% |
|---|---|---|---|
| गारंटी: | 1 वर्ष | आवेदन: | स्वत: दबाव राहत संरक्षण युक्ति |
| प्रमुखता देना: | विरोधी जंग दबाव स्विच नियंत्रक,मध्यम दबाव स्विच नियंत्रक |
||
अवलोकन

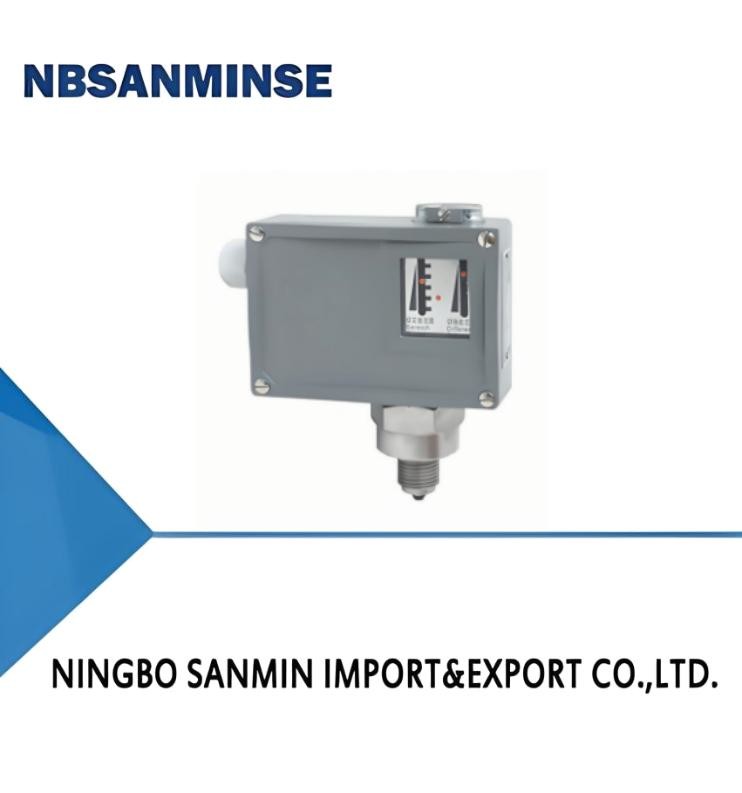

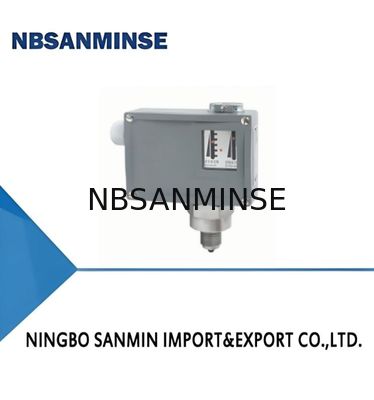

TL1102 दबाव स्विच (विरोधी संक्षारण मध्यम दबाव) /दबाव नियंत्रक एक बफ़ल प्रकार के सेंसर को अपनाता है, जिसका उपयोग संक्षारक गैसों और तरल मीडिया के लिए किया जा सकता है।
TL1102 दबाव स्विच (विरोधी संक्षारण मध्यम दबाव) / दबाव नियंत्रक का सेटिंग मान समायोज्य है, -0.1 से 6.3 एमपीए तक समायोजन रेंज के साथ। उपयोग के लिए तापमान रेंज व्यापक है।
मुख्य तकनीकी प्रदर्शन
| सामान्य | धमाका प्रतिरोधी प्रकार | |
|---|---|---|
| कार्यशील चिपचिपाहट | <1×10-3m2/s | <1×10-3m2/s |
| स्विचिंग तत्व | माइक्रोस्विच | सील स्विच |
| विस्फोट प्रतिरोधी ग्रेड | - | Exde II CT4T6 प्रमाणपत्र संख्याः GYB24.1453X |
| संलग्नक द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री | IP65 ((DIN40050 के अनुरूप और GB4208 में IP65 के बराबर) | IP54 ((DIN40050 के अनुरूप और GB4208 में IP54 के बराबर) |
| परिवेश का तापमान | -40°C-50°C | -20°C-50°C |
| मध्यम तापमान | 0°120°C | 0°95°C |
| स्थापना की स्थिति | - | दबाव इंटरफ़ेस ऊर्ध्वाधर नीचे की ओर |
| कंपन विरोधी प्रदर्शन | TL1102:40m/s2;TL1103:20m/s2 | अधिकतम:20 मीटर/सेकंड2 |
| पुनरावृत्ति त्रुटि | ≤ 1% | ≤ 1% |
| संपर्क क्षमता | AC 220V 6A ((प्रतिरोधक) | डीसी 250V 0.25A ((प्रतिरोधक) 60Wmax AC 250V 5A ((प्रतिरोधक) 1250VAmax |
विनिर्देश
TL1102 स्विचिंग त्रुटि समायोजित नहीं है
| मूल्य समायोजन सीमा सेट करना (एमपीए) |
स्विचिंग अंतर (एमपीए) से अधिक नहीं | **अनुमेय दबाव 1 (एमपीए) |
स्विचिंग आवृत्ति/ मिनट |
दबाव सेंसर सामग्री | इंटरफेस का बाहरी धागा | वजन (किलो) | रूपरेखा आयाम रेखाचित्र संख्या | ऑर्डर कैटलॉग संख्या | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| आवरण | नलीदार ट्यूब | सामान्य | धमाका प्रतिरोधी प्रकार | सामान्य | धमाका प्रतिरोधी प्रकार | ||||||
| -0.1 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| -0.1 ¢0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| -0.1 ¢0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| -0.1 ¢0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¥0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¥0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01 ¢ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02 ¢ 0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03 ¢0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03 ¥1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05 ¢1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3 ¢ 6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 स्विचिंग अंतर समायोज्य
| मूल्य समायोजन सीमा सेट करना (एमपीए) |
स्विचिंग अंतर (एमपीए) से अधिक नहीं | **अनुमेय दबाव 1 (एमपीए) |
स्विचिंग आवृत्ति/ मिनट |
दबाव सेंसर सामग्री | इंटरफेस का बाहरी धागा | वजन (किलो) | रूपरेखा आयाम रेखाचित्र संख्या | ऑर्डर कैटलॉग संख्या | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| आवरण | नलीदार ट्यूब | सामान्य | धमाका प्रतिरोधी प्रकार | सामान्य | धमाका प्रतिरोधी प्रकार | ||||||
| -0.1 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| -0.1 ¢0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| -0.1 ¢0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| -0.1 ¢0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¥0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¥0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01 ¢ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02 ¢ 0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03 ¢0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03 ¥1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05 ¢1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3 ¢ 6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 स्विचिंग त्रुटि समायोज्य नहीं है (छोटी स्विचिंग त्रुटि, कोई विस्फोट प्रतिरोधी प्रकार नहीं)
| मूल्य समायोजन सीमा सेट करना (एमपीए) |
स्विचिंग अंतर (एमपीए) से अधिक नहीं | **अनुमेय दबाव 1 (एमपीए) |
स्विचिंग आवृत्ति/ मिनट |
दबाव सेंसर सामग्री | इंटरफेस का बाहरी धागा | वजन (किलो) | रूपरेखा आयाम रेखाचित्र संख्या | ऑर्डर कैटलॉग संख्या | |
|---|---|---|---|---|---|---|---|---|---|
| आवरण | नलीदार ट्यूब | ||||||||
| -0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| -0.1 ¢0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| -0.1 ¢0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| -0.1 ¢0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¥0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¥0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 0.01 ¢ 0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02 ¢ 0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 0.03 ¢0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 0.03 ¥1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05 ¢1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3 ¢ 6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | स्टेनलेस स्टील ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
