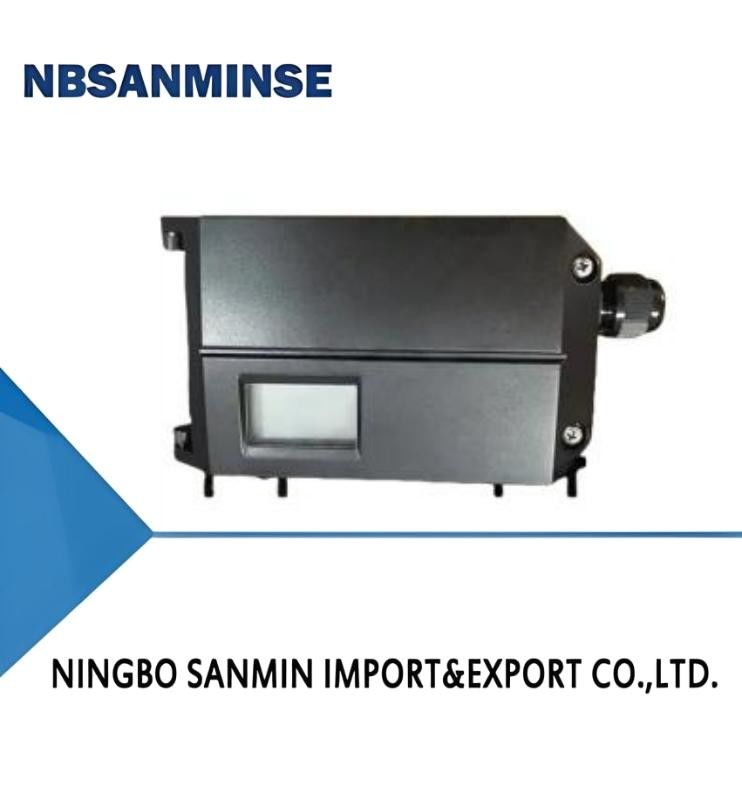

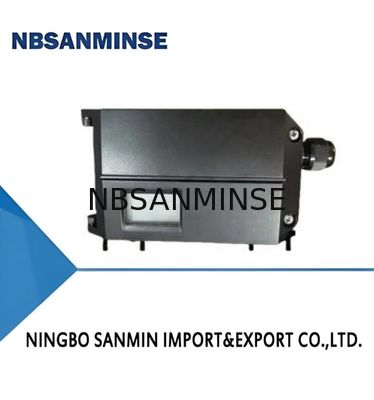

CN8000 बुद्धिमान विद्युत वाल्व पोजिशनिंग मशीनों की Sanmin श्रृंखला

1.पोजिशनर स्थापित करने से पहले स्थापना निर्देशों को ध्यान से पढ़ें. वर्णित स्थापना आवश्यकताओं के अनुसार पोजिशनर स्थापित करें. कृपया कुछ स्थापना प्रमुख बिंदुओं पर ध्यान दें.उदाहरण के लिए, स्थापना से पहले रिमोट-टाइप सेंसर की पोजिशनिंग या फीडबैक शाफ्ट की प्रारंभिक स्थिति की पुष्टि करें। स्थापना प्रक्रिया के दौरान फीडबैक शाफ्ट को 360° तक न घुमाएं।परंपरागत सीधी-यात्रा पोजिशनिंग यंत्रों के लिए, सुनिश्चित करें कि पोजीशनर हेल का ऊपरी विमान वाल्व के मुख्य शाफ्ट के लिए एक सही कोण पर है। वाल्व के स्ट्रोक सीमा के भीतर,पोजीशनर फीडबैक रॉड का घूर्णन कोण स्थापना आवश्यकताओं को पूरा करता है.
2. वाल्व पर पोजिशनिंग स्थापित करने के बाद, हवा स्रोत और विद्युत तारों को कनेक्ट करें। सुनिश्चित करें कि हवा स्रोत दबाव वाल्व को पूरी तरह से खोल सकता है।स्थिति को सक्रिय करने के लिए 4-20mA संकेत इनपुट करें.
3.जब पोजिशनिटर चालू होता है, तो प्रारंभ करने का कार्य पूरा होने से पहले सिस्टम एक अनइनिशियलाइज्ड स्थिति में होता है। प्रदर्शन संकेत NOINI है,और इंटरफ़ेस पहले सेंसर के प्रतिशत मूल्य प्रदर्शित करता है.

उत्पाद अवलोकन
CN8000 श्रृंखला के बुद्धिमान विद्युत-वायुगत वाल्व पोजिशनिंग यंत्रों का उपयोग वायुगत actuators के साथ मिलकर किया जाता है।वे वाल्व स्थिति नियंत्रण सेट प्राप्त करने के लिए स्वचालित नियंत्रण प्रणाली से एक 4 - 20mA सीसी वर्तमान संकेत प्राप्त करते हैं - बिंदुइस बीच, वे स्थिति सेंसर से संकेत इकट्ठा करने के लिए वाल्व की वास्तविक स्थिति प्राप्त करते हैं। इन दो मूल्यों के लिए नियंत्रण सॉफ्टवेयर के कम्प्यूटेशनल प्रसंस्करण के माध्यम से,वे वायवीय एक्ट्यूएटर के हवा के प्रवेश और निकास को नियंत्रित करते हैं, सेट-पॉइंट तक पहुंचने के लिए वाल्व की स्थिति को चलाना।

सामान्य संस्करणः -20°C ~ + 70°C

निम्न तापमान संस्करणः -40°C ~ + 70°C

T4 वातावरण में अधिकतम विस्फोट-प्रूफ तापमान + 60°C है। T6 वातावरण में अधिकतम विस्फोट-प्रूफ तापमान + 40°C है

हवास्रोत आवश्यकताएँ

आईएसओ 8573-1 के अनुरूप

ठोस कणों का आकार और घनत्वःवर्ग 3

ओस बिंदुः वर्ग 3

तेल सामग्रीः वर्ग 3

कंपन प्रतिरोध

0.15 मिमी, 10 हर्ट्ज-60 हर्ट्ज, 20 चक्र / अक्ष

20 मी/सेकंड, 60 हर्ट्ज-500 हर्ट्ज, 20 चक्र/अक्ष

पूरे नियंत्रण वाल्व के निरंतर संचालन के लिए अनुशंसित सीमा 20m/s2 कोई अनुनाद चोटी नहीं

उपभोग
2 बार:4.8 Nm3/h
4 बार:8.0 Nm3/h
6 बार:11.2 Nm3/h

निकास (रीसेट)
2 बार:5.9 Nm3/h
4 बार:9.8 Nm3/h
6 बार:13.7Nm3/h

निकास (रुको-स्थिति)
2 बार:6.6 Nm3/h
4 बार:11.1 Nm3/h
6 बार:15.6 Nm3/h
