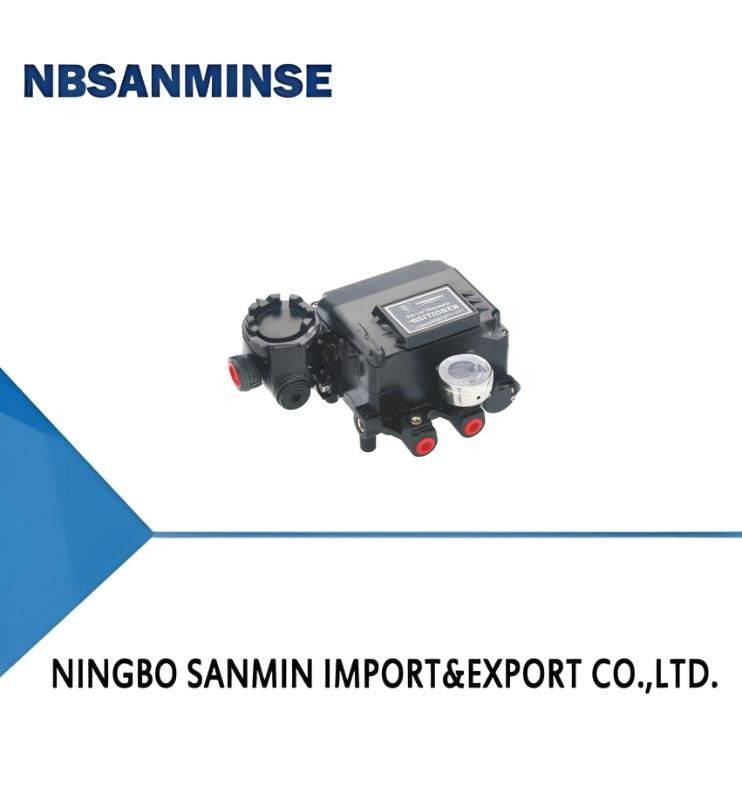

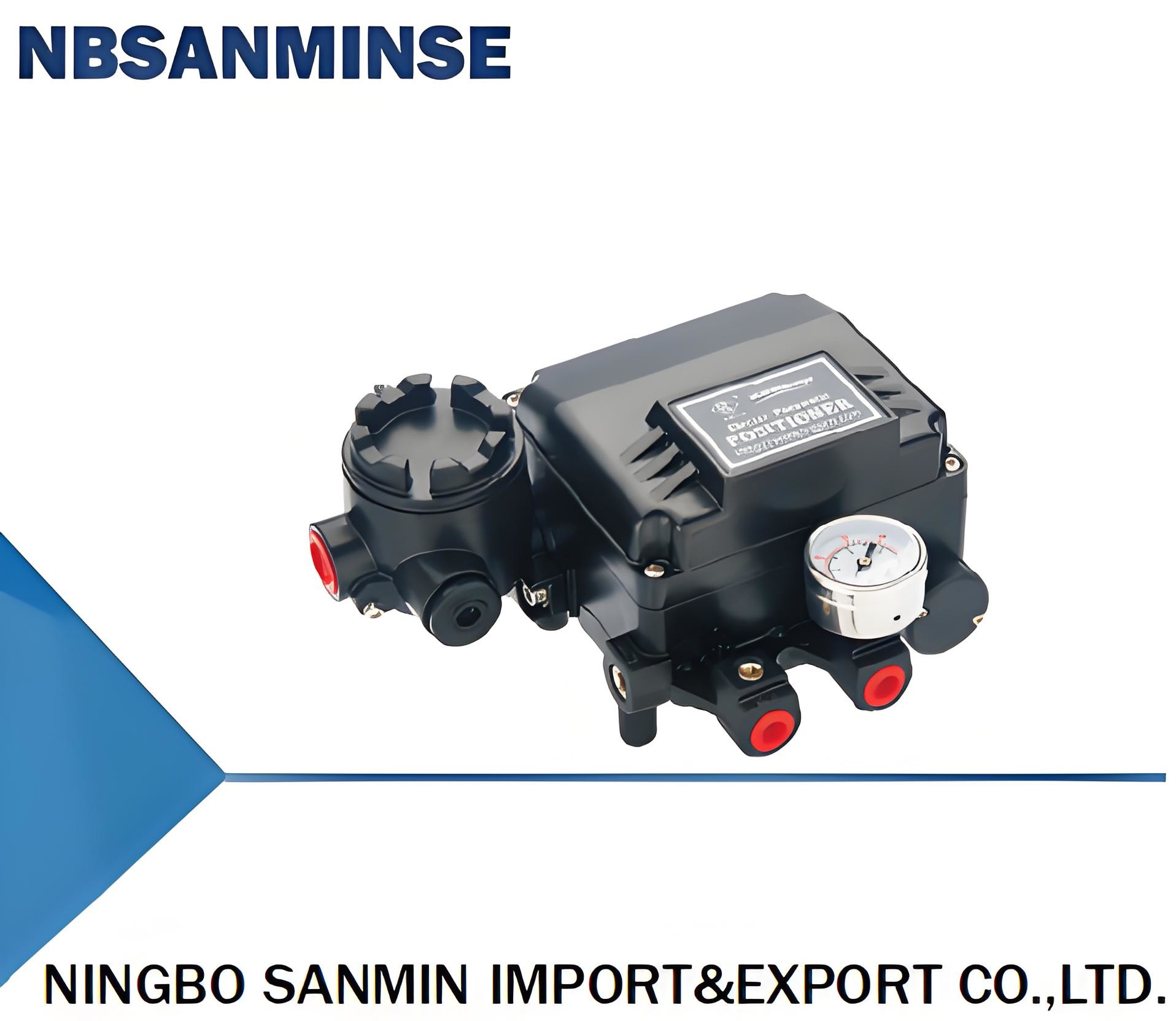

YT1000 श्रृंखला विद्युत और गैस वाल्व लोकेटर

उत्पत्ति के प्लेस:	चीनी	ब्रांड नाम:	NBSANMINSE
प्रमाणन:	CE	Model Number:	YT1000L YT1000R

विस्तार जानकारी
इनपुट सिग्नल:	4 ~ 20ma डीसी	प्रतिबाधा:	250 q 15q
आपूर्ति दबाव:	1.4 ~ 7kgf/cm2 (20 ~ 100psi)	स्ट्रोक:	10 ~ 150 मिमी 0 ~ 90 °
ट्रेकिआ इंटरफ़ेस:	एनपीटी1/4	दबाव नापने का यंत्र इंटरफ़ेस:	NPT1/8
पावर इंटरफ़ेस:	NPT1/2 (G1/2)	तापमान:	-20°C~70°C
सामग्री:	एल्यूमीनियम ढालें

उत्पाद विवरण

YT1000 श्रृंखला विद्युत और गैस वाल्व लोकेटर

1सीई प्रमाणन के माध्यम से

2विस्फोट-प्रूफ ग्रेड (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb) प्रमाणन के माध्यम से

3.IP66 रेटिंग प्रमाणन के माध्यम से

4उच्च कंपन के साथ (5-200 हर्ट्ज में कोई प्रभाव नहीं)

5विद्युत इंटरफेस छिद्रपूर्ण रूप में हैं, किसी भी दिशा कनेक्शन के लिए

6. क्या कैलिब्रेशन सरल है, लागू करने में आसान है, प्रतिक्रिया रूपांतरण

7.बदलने की जरूरत नहीं है, आधा बराबर भागों पूर्ण नियंत्रण कर सकते हैं

8भागों के लिए मॉड्यूलर संरचना डिजाइन, मरम्मत और रखरखाव के लिए आसान

पहला, उत्पाद का अवलोकन
YT 1000 सीरीज के विद्युत पोजिशनर और वायवीय नियंत्रण वाल्व, एक बंद लूप नियंत्रण सर्किट का गठन करते हैं।परिवर्तित करने के लिए डीसी वर्तमान संकेत नियंत्रण प्रणाली गैस वाल्व नियंत्रण वाल्व कार्रवाई के ड्राइव पत्र दिया जाता है. एक ही समय में प्रणाली आउटपुट नियंत्रण संकेतों के अनुसार स्थिति को सही कर सकते हैं वाल्व स्थिति बनाने के लिए उद्घाटन की प्रतिक्रिया नियामक के अनुसार.विद्युत लोकेटर प्रकार एकल अभिनय (स्प्रिंग वापसी प्रकार) और डबल अभिनय वायवीय actuators में उपलब्ध है.

एमओडेल			YT1000L				YT1000R
परियोजना			सीधा सफर				कोणीय यात्रा
			एकल क्रिया		दोहरी क्रिया		एकल क्रिया	दोहरी क्रिया
इनपुट सिग्नल			4~20mA DC
प्रतिबाधा			250±15Q
आपूर्ति दबाव			1.4~7kgf/cm2 ((20~100psi)
स्ट्रोक			10~150 मिमी 0~90°
टीरचिया इंटरफेस			एनपीटी1/4
पीपुनरुत्थान गजइंटरफेस			एनपीटी1/8
पावर इंटरफेस			एनपीटी1/2 ((जी1/2)
धमाका प्रतिरोधी ग्रेड			Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb
पीघुमावग्रेड			IP66
पर्यावरणतापक्रम			-20°C~70°C
लीनिकटता			± 1% F.S ± 2% FS
हिस्टेरिसिस			± 1% F.S.
एससंवेदना			±0.2%F.S±0.5%F.S
पुनरावृत्ति			±0.5%
एउपभोग			3LPM ((Sup=1.4kgf/cm2,20psi)
Fकमक्षमता			80LPM ((Sup=1.4kgf/cm2,20psi)
एमधनुष			कास्ट एल्यूमीनियम
Wआठ			2.7kg ((6lb) 2.8kg ((6.2lb)
एमओडेल	एक्ट्यूएटर आंदोलन	क्रिया का प्रकार		धमाका प्रतिरोधी ग्रेड	प्रतिक्रिया पट्टी फ़ॉर्म	पायलट वाल्व के निकास छेद		विकल्प
YT-1000	L रैखिक	S एकल कार्यवाही		M Ex dmbIIBT6 जीबी	1 10 ~ 40 मिमी ((रैखिक) M6x40L (रोटरी प्रकार)	1 एक्ट्यूएटर वॉल्यूम 90cm3 से कम है		0 नहीं
	R रोटरी प्रकार	डबल एक्टिंग		C Ex dmb IICT6 जीबी	2 40~70 मिमी ((रैखिक) M6x63L (रोटरी प्रकार)	2 एसीयूएटर वॉल्यूम90-180 सेमी 3		1 +PTM ((निर्मित-इनवाल्व स्थिति.फिडबैक)
				I ExIIBT6G b	3 70~100 मिमी (रैखिक) M840L (रोटरी प्रकार)	3 एक्ट्यूएटर वॉल्यूम 180cm3 से अधिक है		2 +PTM ((बाहरी वाल्व स्थिति प्रतिक्रिया)
				पी एक्स आई आई सी 16 जी b	4 100-130 मिमी (रैखिक) M863L (रोटरी प्रकार)			3 +L/S (निर्मित-असीमित स्विच)
				N गैर विस्फोट प्रूफ	5 130-150 मिमी (रैखिक) NAMUR ((रोटरी प्रकार)			4 +L/S ((बाहरी सीमा. स्विच)
								5+पीटीएम+एल/एस ((निर्मित.वाल्व.स्थिति प्रतिक्रिया.और सीमा स्विच)
