उत्पाद विवरण:
|
| रोल फार्म: | एकल-एक्शन डबल-एक्टिंग | इनपुट संकेत: | 4-20MADC |
|---|---|---|---|
| दबाव: | 1.4-7kgf/cm2 (0.14-0.7MPA) | यात्रा: | 10-150मिमी 0-60° 0-90° |
| भंडारण तापमान: | -40-80 ℃ | तापमान: | -30-70 ℃ |
| सामग्री: | एल्यूमीनियम मिश्र धातु | वज़न: | 1.5 किलो |
| प्रमुखता देना: | हल्के एल्यूमीनियम मिश्र धातु वाल्व लोकेटर,Sanmin बुद्धिमान इलेक्ट्रिक वाल्व लोकेटर,हल्के इलेक्ट्रिक वाल्व लोकेटर |
||

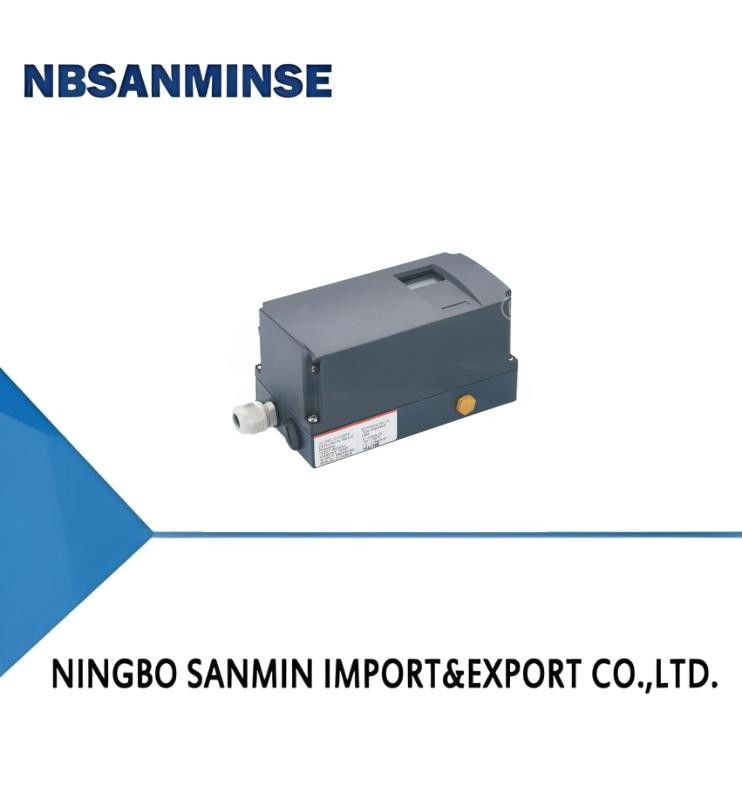

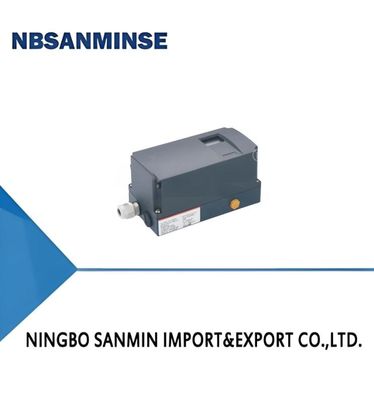

CN5000 बुद्धिमान विद्युत वाल्व लोकेटर |
|
|
|
1यह लोकेटर आंतरिक पूर्ण डिजिटल नियंत्रण, उच्च विश्वसनीयता, अच्छी स्थिरता, छोटी मात्रा, हल्के वजन आदि है। 2. सुविधाजनक डुबगिंग. बिना किसी उपकरण के, बस कुछ बटन पर लोकेटर इंटरफ़ेस दबाएं, डिबगिंग पूरा कर सकते हैं. 3. कार्य स्थापित करने के लिए सरल और समायोजन है / जब प्रतिक्रिया रास्ता, वाल्व खुला / बंद प्रकार,आउटपुट विशेषता,सीधे ट्रिप या स्ट्रोक कोण के साथ ही प्रत्यक्ष सेटिंग्स. |
|
पहला, उत्पाद का अवलोकन CN5000 बुद्धिमान इलेक्ट्रिक वाल्व पोजिशनर, पूरी तरह से डिजिटल संचालन और संचालन का उपयोग, वायवीय एक्ट्यूएटरों की सीधी यात्रा या कोण के लिए उपयुक्त है।उपयोग के साथ एकल क्रिया और दोहरी क्रिया का तरीका. लोकेटर एक दो तार प्रणाली उपकरण है, जो पीएलडी विनियामक कार्य प्रदान करता है, लेकिन उच्च बुद्धिमान नियंत्रण उपकरण के नियामक और पोजिशनर के रूप में।नियंत्रण के लिए इनपुट संकेतों द्वारा लोकेटर 4 ~ 20 mA, पीएलडी नियंत्रण + 24 वीडीसी बिजली की आपूर्ति आउटपुट श्रृंखला सर्किट ट्रांसमीटर के साथ, साथ ही,यह पूर्ण नियंत्रक आउटपुट वर्तमान संकेत के अलावा ड्राइव नियामक के मुख्य कार्यों में परिवर्तित किया जाएगा, वाल्व स्टेम घर्षण के अनुसार काम कर रहा है,असंतुलित बल के कारण मध्यम दबाव के परिवर्तन से ऑफसेट ताकि सही स्थिति प्राप्त करने के लिए नियामक आउटपुट नियंत्रण संकेतों के अनुरूप वाल्व उद्घाटन. HART संचार प्रोटोकॉल का समर्थन करता है. |
|
| एमओडेल | सीN5000 | |
| भूमिका का रूप | एकल क्रिया | दोहरी क्रिया |
| इनपुट सिग्नल | 4-20mADC | |
| न्यूनतम वर्तमान संकेत | 3.0 mA (मानक प्रकार), 3.8 mA (HART) | |
| हवा का प्रवेश दबाव | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| यात्रा | १०-१५० मिमी | 0-60° 0-90° |
| पावर इंटरफेस | G1 / 2, NPT 1 / 2 (वैकल्पिक) | हाइस्टेरिसिस त्रुटि | ±0.5%F.S |
| वायु आपूर्ति इंटरफ़ेस | एनपीटी 1 / 4 (वैकल्पिक) | पुनरावृत्ति सटीकता | ±0.3%F.S |
| सुरक्षा ग्रेड | IP65 | ओआउटपुट विशेषता | रैखिक, समान प्रतिशत, तेजी से खुला |
| धमाका प्रतिरोधी ग्रेड | एक्सआईएलसीटी 6 जीबी | भूकंप प्रतिरोधी लेव | 6G |
| एसटोराज तापमान | -40-80°C | संचार (वैकल्पिक) | हार्ट संचार |
| Wकार्य तापमान | -30-70°C | फ़ीडबैक | 4-20mA ((DC24V) |
| पर्यावरण आर्द्रता | 5-95 आरएच (40°C पर) | एमधनुष | एल्यूमीनियम मिश्र धातु |
| Lइनेयर | ± 1% F.S. | Wआठ | 1.5 किलो |
| प्रतिबाधा | सामान्य 3250/20 मैडसी, हार्ट 340/20 मैडसी | पीनह | इपॉक्सी पॉलिएस्टर इलेक्ट्रिक स्प्रे |
|
* उपरोक्त मापदंडों के साथ वायुमंडलीय तापमान 20 'C pabs 760mmHg, सापेक्ष आर्द्रता 65% RH के लिए बेंचमार्क। तीसरा, स्थापना के निर्देश 1. मुख्य शाफ्ट से लोकेटर के बीच वायवीय एक्ट्यूएटर के साथ संबंध हैं। आउटपुट पाइप कनेक्शन में रिसाव की घटना नहीं होने दी जाती है। 2. खोलने के आधे भाग में वाल्व को चलाने के लिए "+" और "_" कुंजी संयोजन दबाएं, प्रदर्शन मूल्य को देखें कि क्या 50% में यदि नहीं, गियर सेट चालू करें, इसे इस सीमा के भीतर बनाएं;"_" कुंजी संयोजन के साथ "+" दबाएं, ड्राइव वाल्व अवलोकन स्क्रीन वाल्व की स्थिति के मान निम्नलिखित परिवर्तन के दायरे में हैं; A,सीधे ट्रिप (20%-80%). B, स्ट्रोक का कोण (5%-95%). 3. एक ही समय में समारोह कुंजी पकड़ो और "+" कुंजी 5 सेकंड से अधिक से अधिक है, स्वचालित आरंभ शुरू. 4. FlNSH के अनुसार आरंभिकरण की सफलता के बाद, प्रेस फ़ंक्शन मॉडल से बाहर निकलने के लिए 5 सेकंड से अधिक है। 5. फ़ंक्शन कुंजी दबाए रखें 5 सेकंड से अधिक है मेनू में प्रवेश करने के लिए क्लिक करें "+3key परिवर्तन मूल्य, और फिर क्लिक करें"-"कुंजी वसूली मूल्य. दबाएँ मोड कुंजी 5 सेकंड से अधिक है और सहेज सकते हैं. |
|||
| एमओडेल | कार्यात्मक रूप | आउटपुट कार्यक्रम | A का मोडसशन | सुरक्षा का प्रकार | विद्युत इंटरफेस | गैससर्किट इंटरफेस | संयंत्र का प्रकार |
| CN5000 |
0मानक कार्य |
रेल यात्रा | S एकल क्रिया |
N साधारण प्रकार |
1G1/2 (विकल्प) | 1Rc1/4 (विकल्प) | 0मानक स्थापना सामान (सीधे) |
| वाल्व की स्थिति पर प्रतिक्रिया समारोह | R कोण यात्रा | डबल एक्टिंग | आंतरिक सुरक्षा प्रकार | 2NPT1/2 (विकल्प) | 2एनपीटी 1 / 4 (विकल्प) | 0संस्थापन सामान (चित्र देखें) | |
| 2HART | _____ | _____ | Bज्वाला प्रतिरोधी प्रकार | _____ | _____ |
0क्वार्टर टर्न इंस्टॉलेशन संलग्नक (खरीदार कस्टम आकार के लिए) |
|
| 3 वाल्व स्थिति प्रतिक्रिया + हार्ट | _____ | _____ | _____ | _____ | _____ | _____ |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
