उत्पाद विवरण:
|
| रोल फार्म: | एकल-एक्शन डबल-एक्टिंग | इनपुट संकेत: | 4-20MADC |
|---|---|---|---|
| दबाव: | 1.4-7kgf/cm2 (0.14-0.7MPA) | यात्रा: | 10-150मिमी 0-60° 0-90° |
| भंडारण अस्थायी: | -40-80 ℃ | तापमान: | -30-70 ℃ |
| सामग्री: | एल्यूमीनियम मिश्र धातु | वज़न: | 1.5 किलो |
| प्रमुखता देना: | हल्के एल्यूमीनियम मिश्र धातु वाल्व लोकेटर,Sanmin बुद्धिमान इलेक्ट्रिक वाल्व लोकेटर,हल्के इलेक्ट्रिक वाल्व लोकेटर |
||

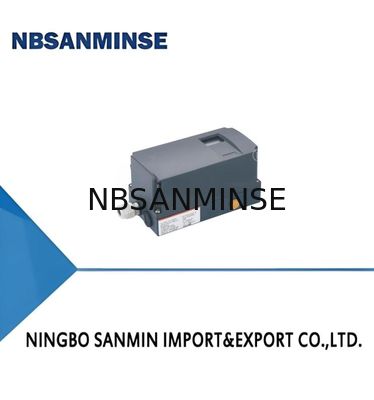

CN5000 बुद्धिमान विद्युत वाल्व लोकेटर |
|
|
|
1यह लोकेटर आंतरिक पूर्ण डिजिटल नियंत्रण, उच्च विश्वसनीयता, अच्छी स्थिरता, छोटी मात्रा, हल्के वजन आदि है। 2. सुविधाजनक डुबगिंग. बिना किसी उपकरण के, बस कुछ बटन पर लोकेटर इंटरफ़ेस दबाएं, डिबगिंग पूरा कर सकते हैं. 3. कार्य स्थापित करने के लिए सरल और समायोजन है / जब प्रतिक्रिया रास्ता, वाल्व खुला / बंद प्रकार,आउटपुट विशेषता,सीधे ट्रिप या स्ट्रोक कोण के साथ ही प्रत्यक्ष सेटिंग्स. |
|
पहला, उत्पाद का अवलोकन CN5000 बुद्धिमान इलेक्ट्रिक वाल्व पोजिशनर, पूरी तरह से डिजिटल संचालन और संचालन का उपयोग, वायवीय एक्ट्यूएटरों की सीधी यात्रा या कोण के लिए उपयुक्त है।उपयोग के साथ एकल क्रिया और दोहरी क्रिया का तरीका. लोकेटर एक दो तार प्रणाली उपकरण है, जो पीएलडी विनियामक कार्य प्रदान करता है, लेकिन उच्च बुद्धिमान नियंत्रण उपकरण के नियामक और पोजिशनर के रूप में।नियंत्रण के लिए इनपुट संकेतों द्वारा लोकेटर 4 ~ 20 mA, पीएलडी नियंत्रण + 24 वीडीसी बिजली की आपूर्ति आउटपुट श्रृंखला सर्किट ट्रांसमीटर के साथ, साथ ही,यह पूर्ण नियंत्रक आउटपुट वर्तमान संकेत के अलावा ड्राइव नियामक के मुख्य कार्यों में परिवर्तित किया जाएगा, वाल्व स्टेम घर्षण के अनुसार काम कर रहा है,असंतुलित बल के कारण मध्यम दबाव के परिवर्तन से ऑफसेट ताकि सही स्थिति प्राप्त करने के लिए नियामक आउटपुट नियंत्रण संकेतों के अनुरूप वाल्व उद्घाटन. HART संचार प्रोटोकॉल का समर्थन करता है. |
|
| एमओडेल | सीN5000 | |
| भूमिका का रूप | एकल क्रिया | दोहरी क्रिया |
| इनपुट सिग्नल | 4-20mADC | |
| न्यूनतम वर्तमान संकेत | 3.0 mA (मानक प्रकार), 3.8 mA (HART) | |
| हवा का प्रवेश दबाव | 1.4-7Kgf/cm2 ((0.14-0.7MPa) | |
| यात्रा | १०-१५० मिमी | 0-60° 0-90° |
| पावर इंटरफेस | G1 / 2, NPT 1 / 2 (वैकल्पिक) | हाइस्टेरिसिस त्रुटि | ±0.5%F.S |
| वायु आपूर्ति इंटरफ़ेस | एनपीटी 1 / 4 (वैकल्पिक) | पुनरावृत्ति सटीकता | ±0.3%F.S |
| सुरक्षा ग्रेड | IP65 | ओआउटपुट विशेषता | रैखिक, समान प्रतिशत, तेजी से खुला |
| धमाका प्रतिरोधी ग्रेड | एक्सआईएलसीटी 6 जीबी | भूकंप प्रतिरोधी लेव | 6G |
| Sटोराज तापमान | -40-80°C | संचार (वैकल्पिक) | हार्ट संचार |
| Wकार्य तापमान | -30-70°C | फ़ीडबैक | 4-20mA ((DC24V) |
| पर्यावरण आर्द्रता | 5-95 आरएच (40°C पर) | एमधनुष | एल्यूमीनियम मिश्र धातु |
| Lइनेयर | ± 1% F.S. | Wआठ | 1.5 किलो |
| प्रतिबाधा | सामान्य 3250/20 मैडसी, हार्ट 340/20 मैडसी | पीनह | इपॉक्सी पॉलिएस्टर इलेक्ट्रिक स्प्रे |
|
* उपरोक्त मापदंडों के साथ वायुमंडलीय तापमान 20 'C pabs 760mmHg, सापेक्ष आर्द्रता 65% RH के लिए बेंचमार्क। तीसरा, स्थापना के निर्देश 1. मुख्य शाफ्ट से लोकेटर के बीच वायवीय एक्ट्यूएटर के साथ संबंध हैं। आउटपुट पाइप कनेक्शन में रिसाव की घटना नहीं होने दी जाती है। 2. खोलने के आधे भाग में वाल्व को चलाने के लिए "+" और "_" कुंजी संयोजन दबाएं, प्रदर्शन मूल्य को देखें कि क्या 50% में यदि नहीं, गियर सेट चालू करें, इसे इस सीमा के भीतर बनाएं;"_" कुंजी संयोजन के साथ "+" दबाएं, ड्राइव वाल्व अवलोकन स्क्रीन वाल्व की स्थिति के मान निम्नलिखित परिवर्तन के दायरे में हैं; A,सीधे ट्रिप (20%-80%). B, स्ट्रोक का कोण (5%-95%). 3. एक ही समय में समारोह कुंजी पकड़ो और "+" कुंजी 5 सेकंड से अधिक से अधिक है, स्वचालित आरंभ शुरू. 4. FlNSH के अनुसार आरंभिकरण की सफलता के बाद, प्रेस फ़ंक्शन मॉडल से बाहर निकलने के लिए 5 सेकंड से अधिक है। 5. फ़ंक्शन कुंजी दबाए रखें 5 सेकंड से अधिक है मेनू में प्रवेश करने के लिए क्लिक करें "+3key परिवर्तन मूल्य, और फिर क्लिक करें"-"कुंजी वसूली मूल्य. दबाएँ मोड कुंजी 5 सेकंड से अधिक है और सहेज सकते हैं. |
|||
| एमओडेल | कार्यात्मक रूप | आउटपुट कार्यक्रम | A का मोडसशन | सुरक्षा का प्रकार | विद्युत इंटरफेस | गैससर्किट इंटरफेस | संयंत्र का प्रकार |
| CN5000 |
0मानक कार्य |
रेल यात्रा | S एकल क्रिया |
N साधारण प्रकार |
1G1/2 (विकल्प) | 1Rc1/4 (विकल्प) | 0मानक स्थापना सामान (सीधे) |
| वाल्व की स्थिति पर प्रतिक्रिया समारोह | R कोण यात्रा | डबल एक्टिंग | आंतरिक सुरक्षा प्रकार | 2NPT1/2 (विकल्प) | 2एनपीटी 1 / 4 (विकल्प) | 0संस्थापन सामान (चित्र देखें) | |
| 2HART | _____ | _____ | Bज्वाला प्रतिरोधी प्रकार | _____ | _____ |
0क्वार्टर टर्न इंस्टॉलेशन संलग्नक (खरीदार कस्टम आकार के लिए) |
|
| 3 वाल्व स्थिति प्रतिक्रिया + हार्ट | _____ | _____ | _____ | _____ | _____ | _____ |
