उत्पाद विवरण:
|
| इनपुट संकेत: | 4 ~ 20mA डीसी | आपूर्ति दबाव: | 1.4 ~ 7kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| मुक़ाबला: | 250 ± 15। | आघात: | 10 ~ 150 मिमी 0 ~ 90 ° |
| ट्रेकिआ इंटरफ़ेस: | एनपीटी1/4 | पावर इंटरफ़ेस: | NPT1/2 (G1/2) |
| दबाव गेज अंतर: | NPT1/8 | तापमान: | -20℃~70℃ |
| सामग्री: | एल्यूमीनियम कास्ट | ||
| प्रमुखता देना: | गैस वाल्व लोकेटर,Sanmin श्रृंखला वाल्व लोकेटर,Sanmin श्रृंखला विद्युत वाल्व लोकेटर |
||

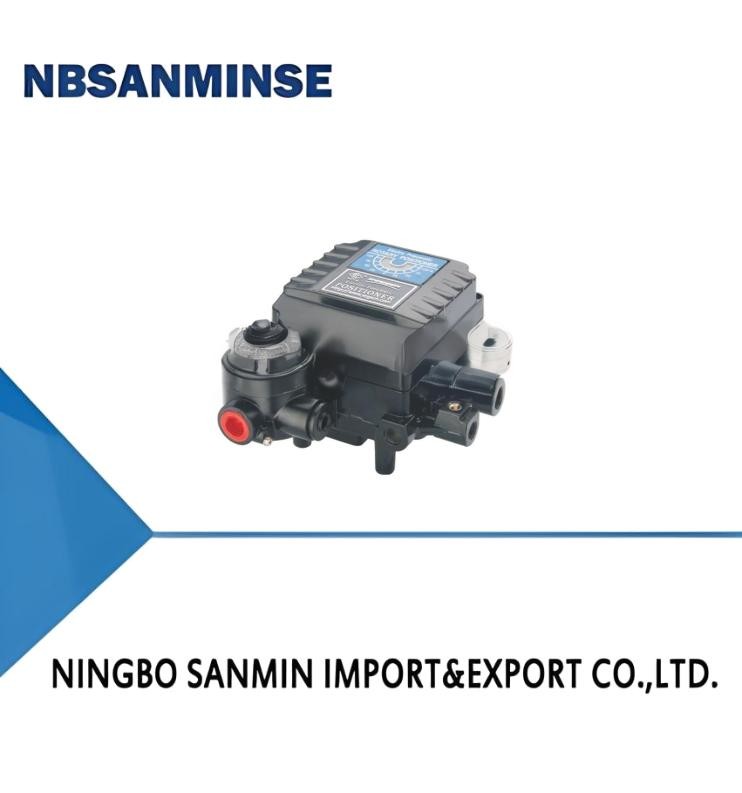

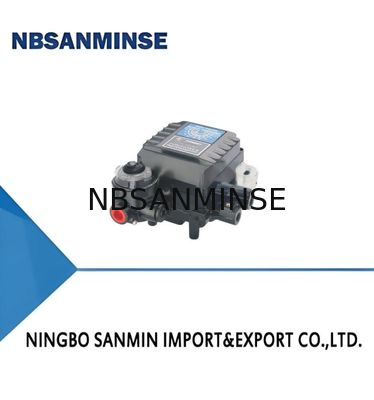

| सीएन1000 श्रृंखला के विद्युत और गैस वाल्व लोकेटर | |
|
|
1सीई प्रमाणन के माध्यम से। 2विस्फोटक प्रतिरोधी ग्रेड (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb) के माध्यम से। 3.IP66 रेटिंग प्रमाणन के माध्यम से. 4उच्च कंपन के साथ (कोई प्रभाव नहीं int 5-200 Hz) । 5विद्युत इंटरफेस किसी भी दिशा में परिवर्तित होने के लिए छिद्रित रूप में होते हैं। 6.कैलिब्रेशन सरल है, लागू करने में आसान है, प्रतिक्रिया रूपांतरण. 7.बदलने की जरूरत नहीं है, 1/2 बराबर भागों पूर्ण नियंत्रण कर सकते हैं. 8भागों के लिए मॉड्यूलर संरचना डिजाइन, मरम्मत और रखरखाव के लिए आसान। 9- प्रतिक्रिया कनेक्शन के लिए आसान। |
| पहला, उत्पाद का अवलोकन CN1000 श्रृंखला के विद्युत पोजिशनर और वायवीय नियंत्रण वाल्व, एक बंद लूप नियंत्रण सर्किट का गठन करते हैं।परिवर्तित करने के लिए डीसी वर्तमान संकेत नियंत्रण प्रणाली गैस वाल्व नियंत्रण वाल्व कार्रवाई के ड्राइव पत्र दिया जाता है. एक ही समय में प्रणाली आउटपुट नियंत्रण संकेतों के अनुसार स्थिति को सही कर सकते हैं वाल्व स्थिति बनाने के लिए उद्घाटन की प्रतिक्रिया नियामक के अनुसार.विद्युत लोकेटर प्रकार एकल अभिनय (स्प्रिंग वापसी प्रकार) और डबल अभिनय वायवीय actuators में उपलब्ध है. |
|
| मॉडल | CN1000L |
CN1000R | ||
परियोजना |
सीधायात्रा करना |
कोणयात्रा करना |
||
| एकल क्रिया | दोहरी क्रिया | एकल क्रिया | दोहरी क्रिया | |
| मैंnडाल देनासंकेत | 4~20mA DC | आपूर्तिदबाव | 1.4~7kgf/cm2 ((20~100psi) | |
| प्रतिबाधा | 250±15Ω | स्ट्रोक | 10~150 मिमी 0~90° | |
| टीरचिया इंटरफेस | एनपीटी1/4 | पावर इंटरफेस | एनपीटी1/2 ((जी1/2) | |
| पीरेसर गेजइंटर | एनपीटी1/8 | विस्फोट-प्रूफ ग्रेड | Ex dmbIIB ((C) T6 Gb Ex iaIIB ((C) T6 Gb | |
| पीघुमावग्रेड | IP66 | Lअन्याय | ±1%F.S ±2%FS | |
| परिवेश का तापमान | -20°C~70°C | हिस्टेरिसिस | ± 1% F.S. | |
| एससंवेदना | ±0.2%F.S±0.5%F.S | एउपभोग | 3LPM ((Sup=1.4kgf/cm2,20psi) | |
| पुनरावृत्ति | ±0.5% | Fकमक्षमता | 80LPM ((Sup=1.4kgf/cm2,20psi) | |
| एमधनुष | कास्ट एल्यूमीनियम |
| Wआठ | 2.7kg ((6lb) 2.8kg ((6.2lb) |
|
CN1000 |
Lरैखिक | एसएकल क्रिया | एमEx dmb IIBT 6 जीबी |
1 10 ~ 40 मिमी (सटीक प्रकार) M6x40L (रोटरी प्रकार) |
1 एक्ट्यूएटर वॉल्यूम 90 सेमी से कम है |
0नहीं |
| आररोटरी प्रकार | Dदोहरी क्रिया | सीEx dmbIIC T6 जीबी |
2 40 ~ 70 मिमी (सटीक प्रकार) M6x63L (बदलाव) |
2 एक्ट्यूएटर वॉल्यूम 90 से 180 सेमी 3 | 1 +पीटीएम ((निर्मित वाल्व स्थिति। प्रतिक्रिया) | |
|
_____ |
_____ |
मैंEx ia IIB T6 जीबी |
3 70~100 मिमी (रैखिक) M8x40L (रोटरी प्रकार) |
3 एक्ट्यूएटर वॉल्यूम 180cm3 से अधिक है | 2 +PTM ((बाहरी वाल्व स्थिति फीडबैक) | |
|
_____ |
_____ |
पीएक्स आई आई सी टी 6 जीबी |
4 100~130 मिमी (रैखिक) M8x63L (रोटरी प्रकार) |
_____ |
3 +L/S ((अंतर्निहित सीमा स्विच) | |
|
_____ |
_____ |
एनधमाका प्रतिरोधी नहीं |
5 130~150 मिमी (रैखिक) NAMUR (रोटरी प्रकार) |
_____ |
4 +L/S ((बाहरी सीमा स्विच) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S ((निर्मित वाल्व स्थिति.फिडबैक.और सीमा स्विच) |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
